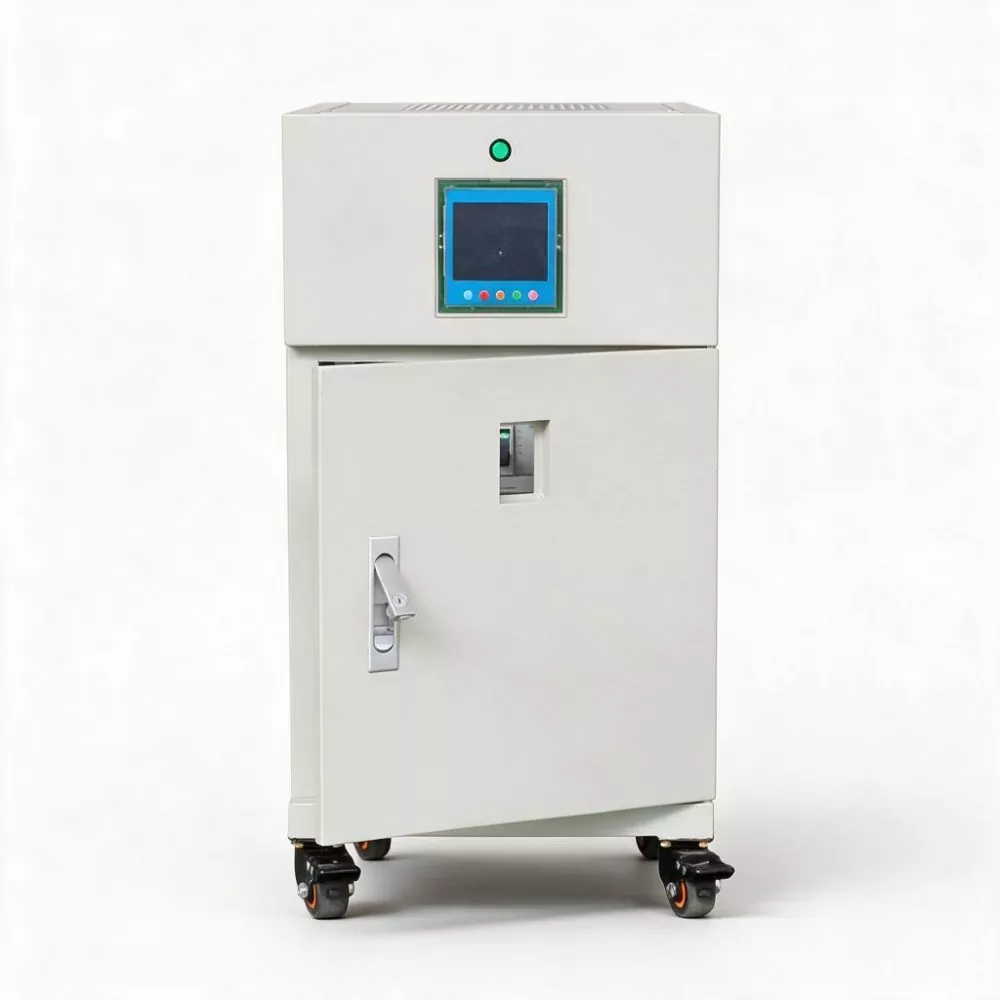

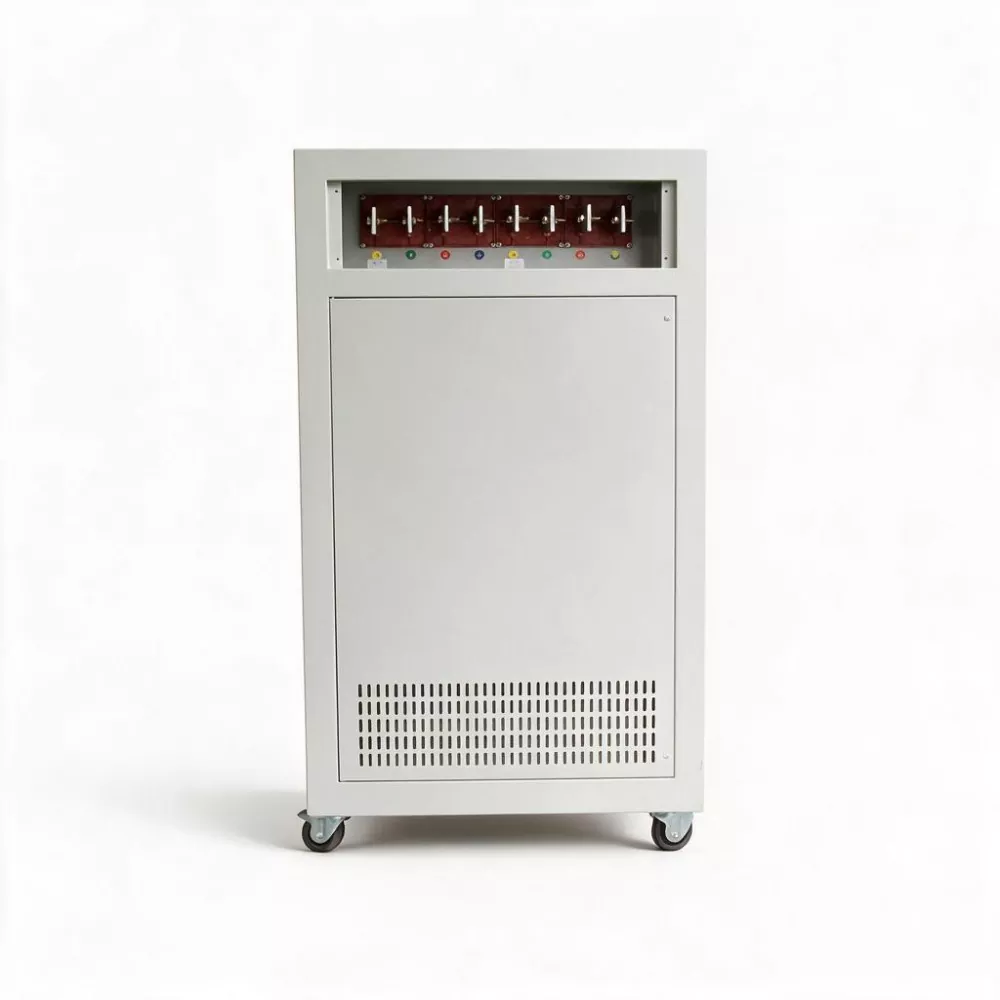

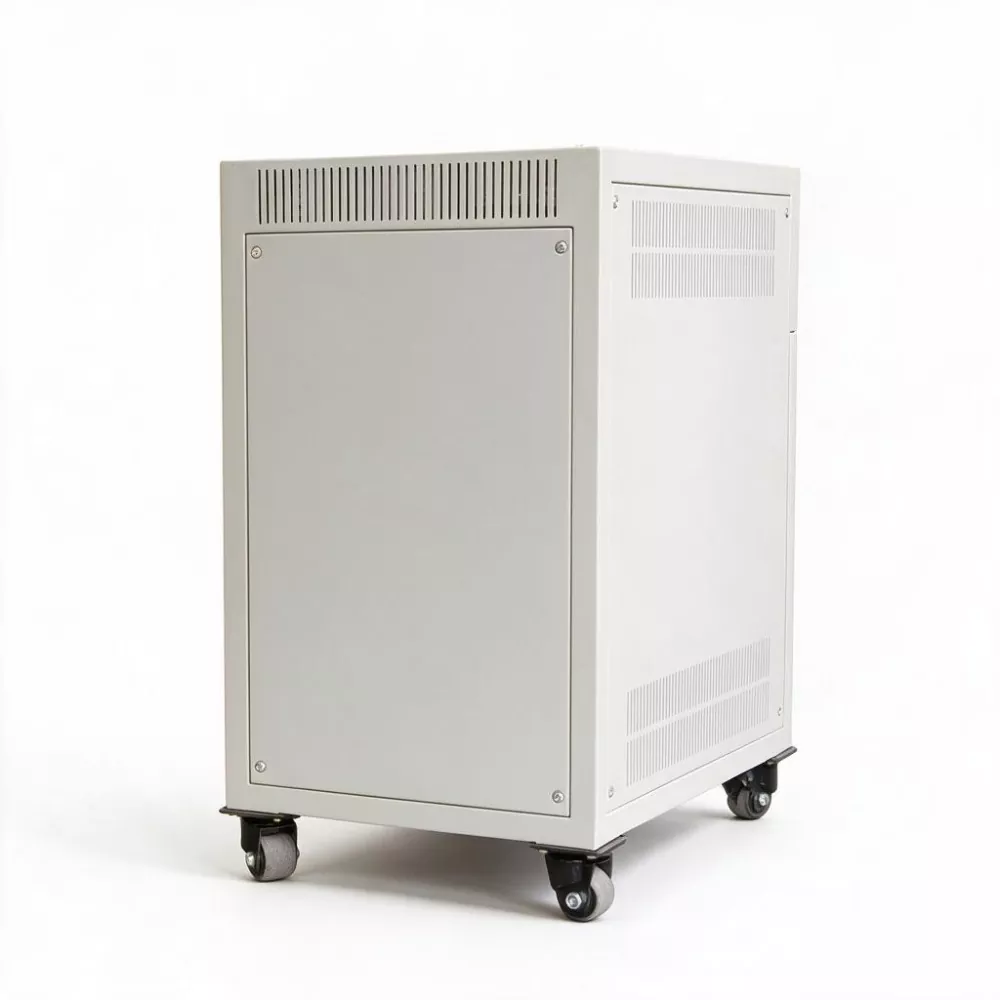

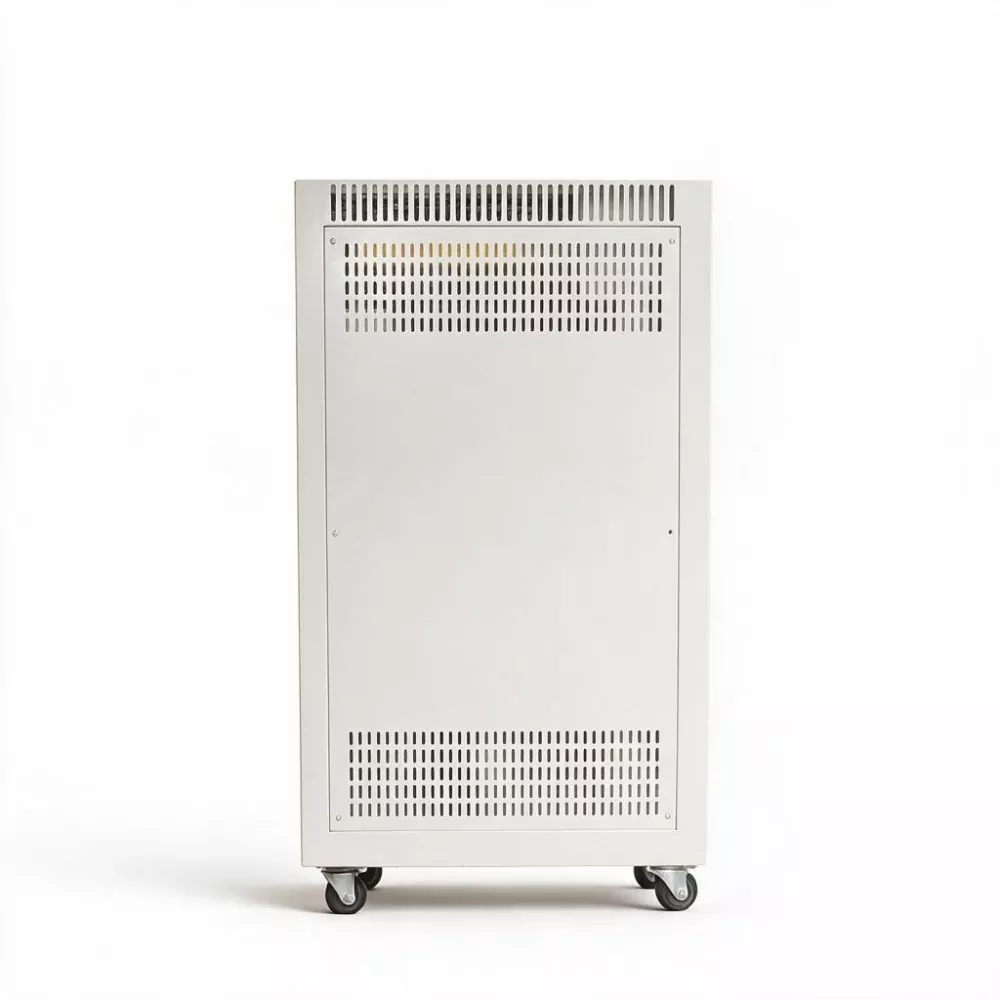

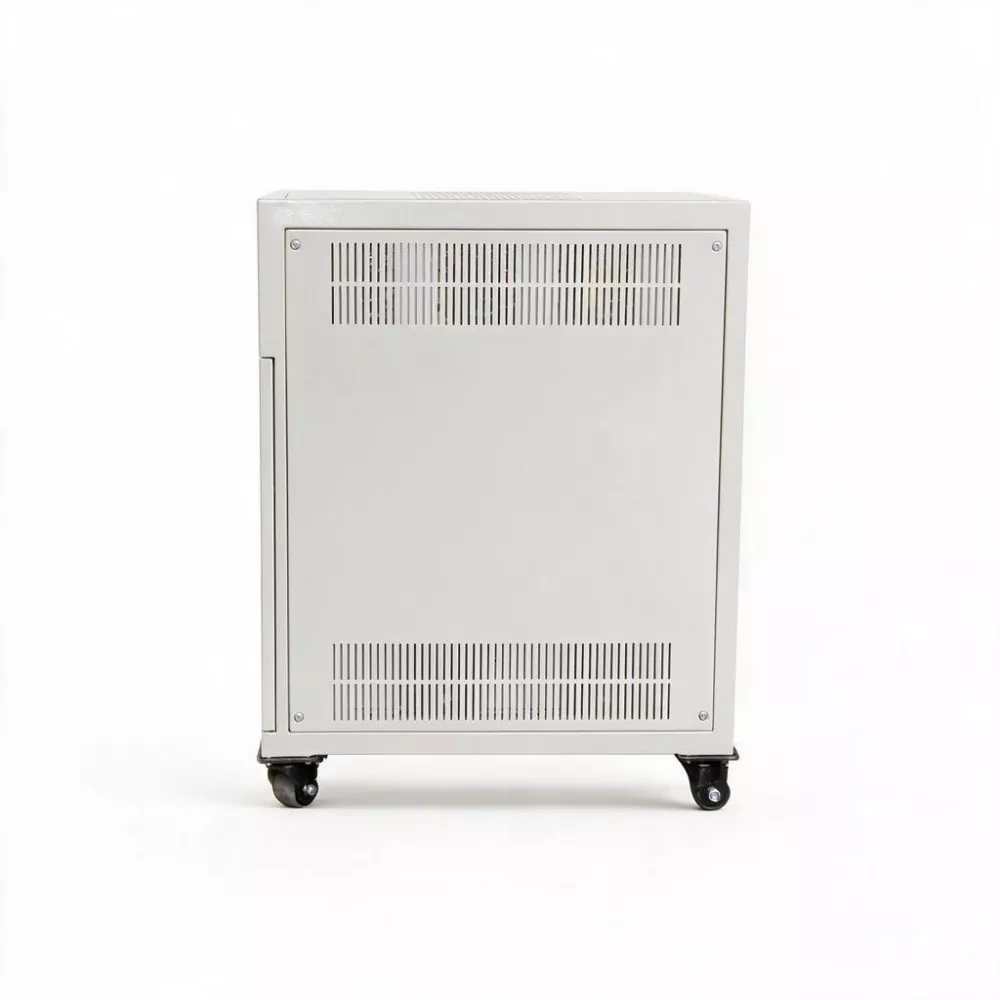

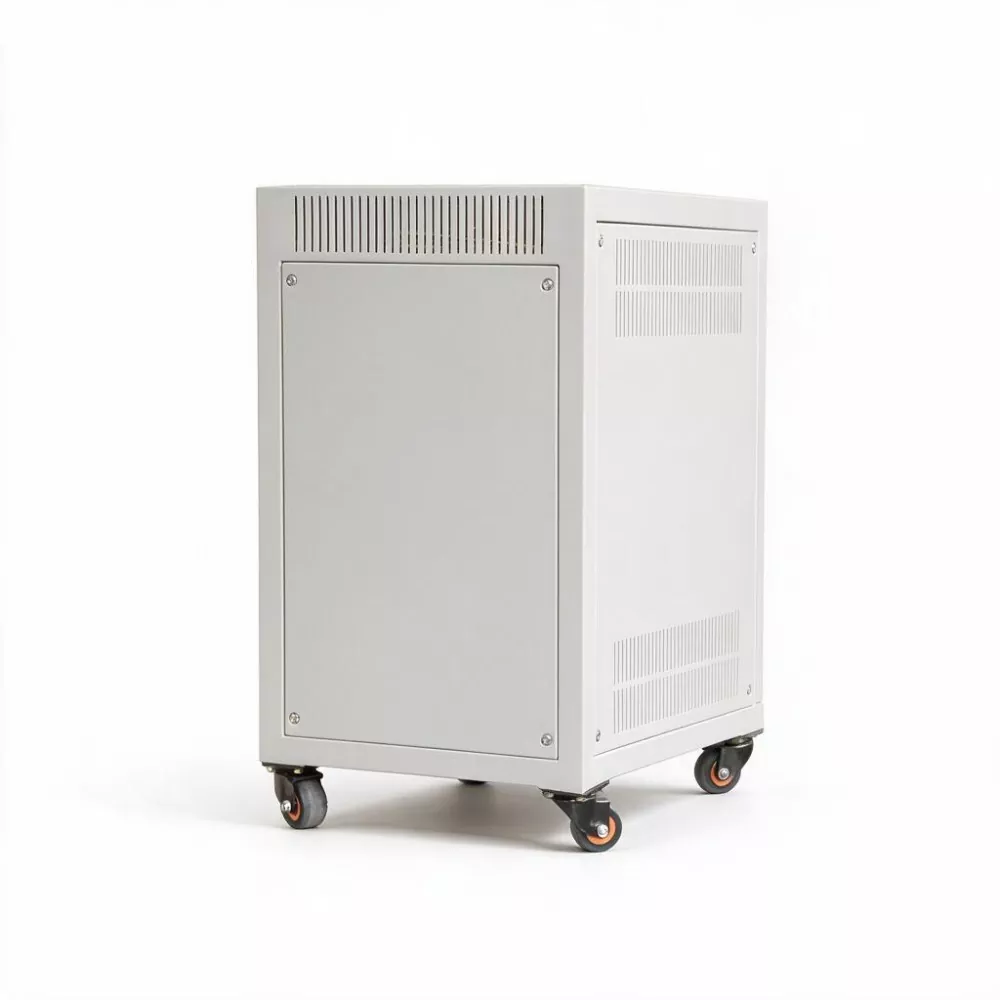

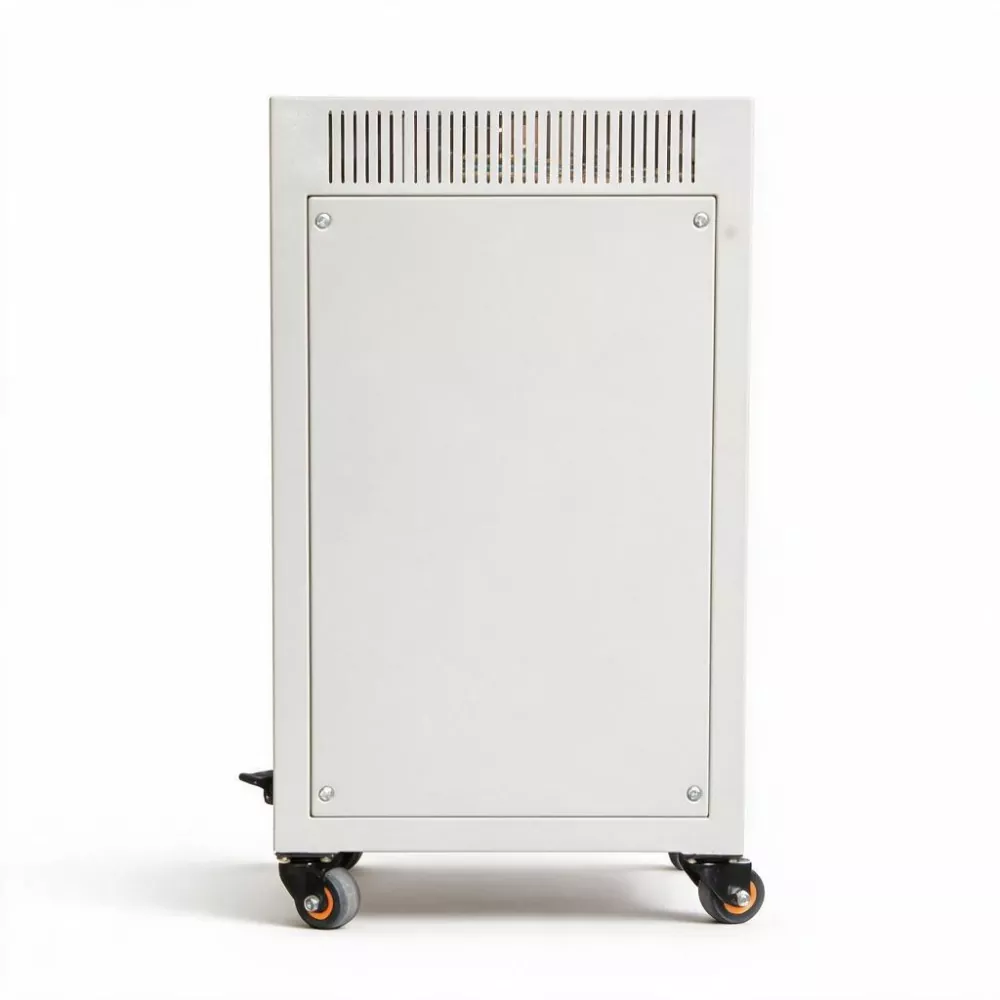

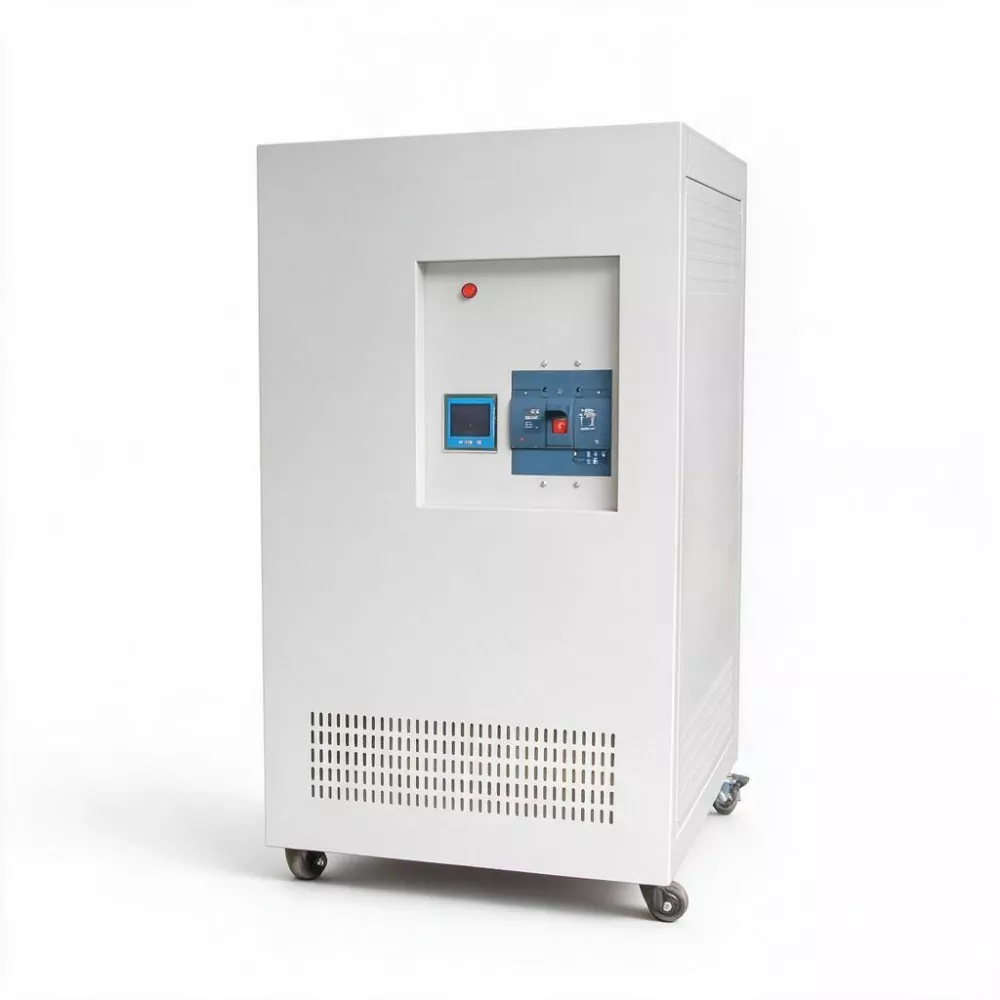

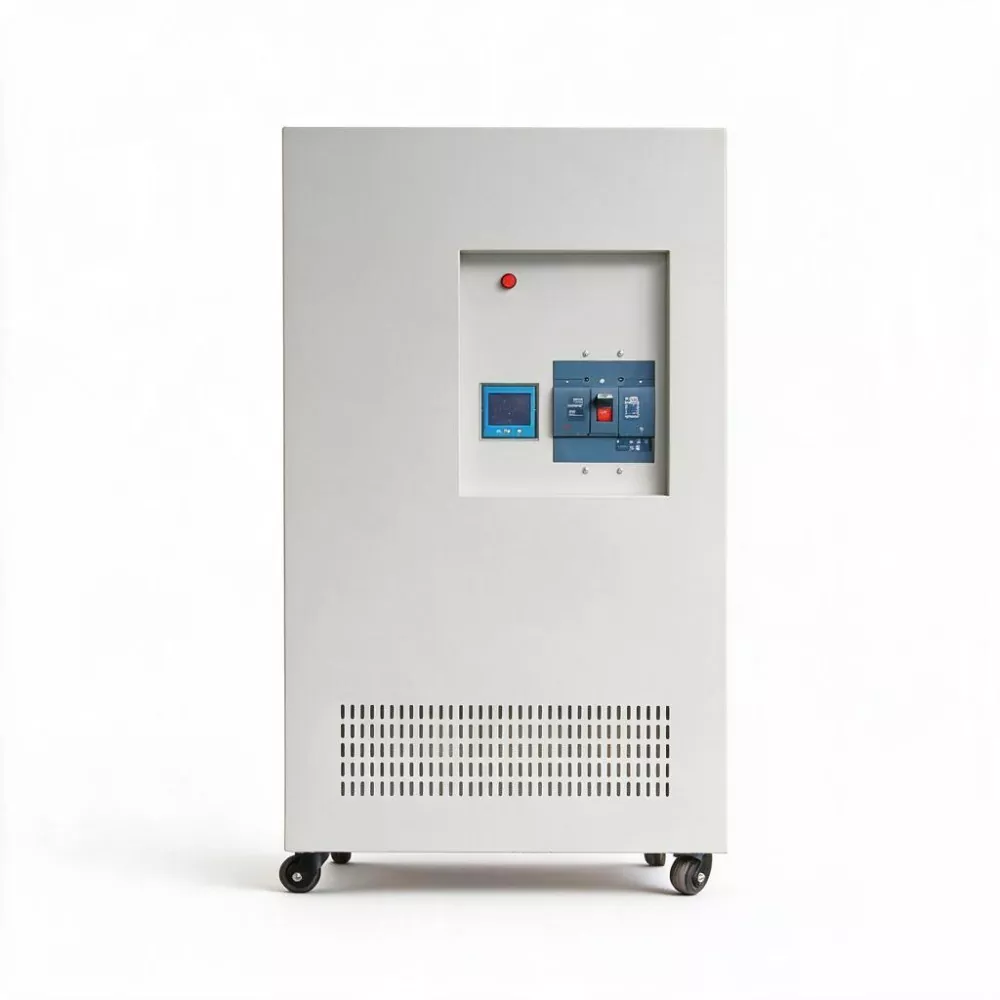

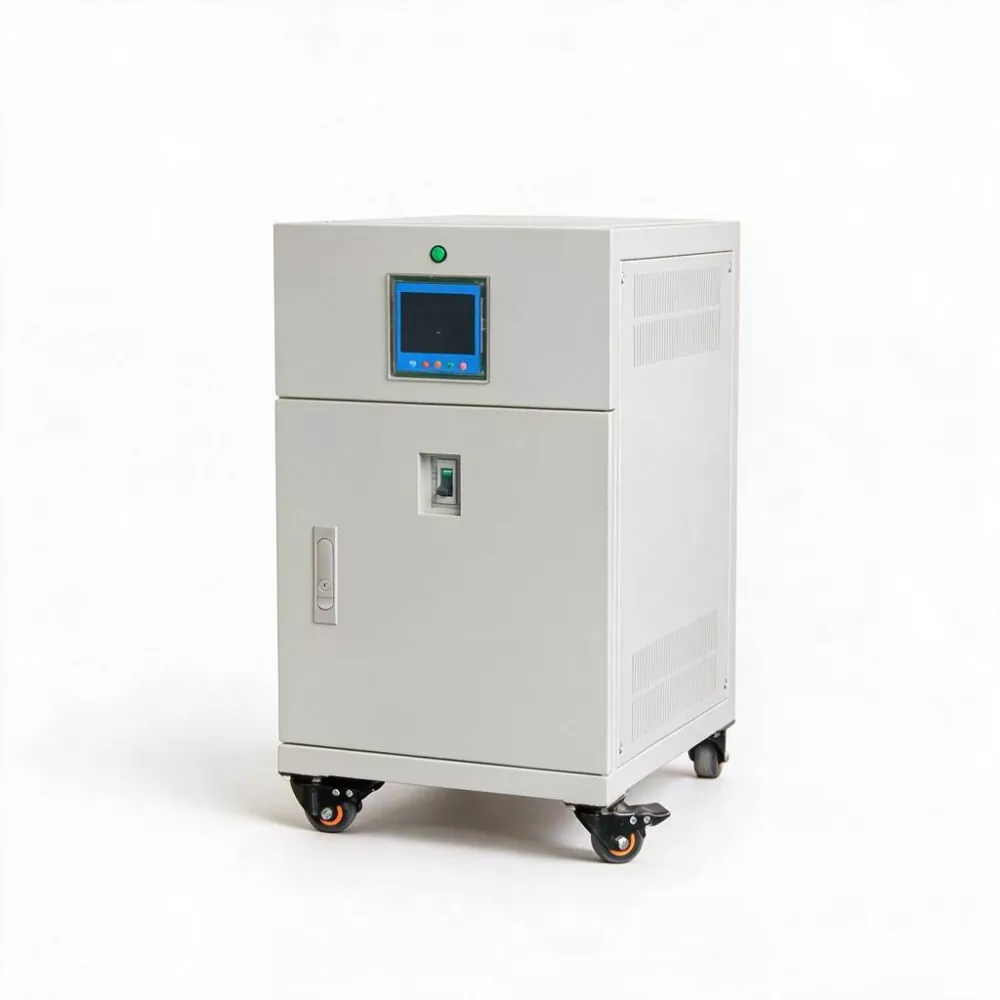

3상 50kVA SCR 정적 AVR

3상 50KVA SCR Static AVR은 고속 DSP 컴퓨팅 칩을 제어 코어로 사용하여 3상 입력 전압의 변화를 실시간으로 모니터링합니다. 그리드 전압이 변동할 경우 DSP 시스템은 밀리초 이내에 필요한 보상 전압을 계산하고 SCR(사이리스터) 모듈을 통해 비접촉식 급속 스위칭 보상을 수행하여 출력의 순간적인 전압 안정성을 달성합니다. 전체 공정에 기계적으로 움직이는 부품이 필요하지 않아 카본 브러시 마모, 스파크 발생 및 정기적인 교체 문제가 완전히 제거됩니다.

제품 매개변수

주요 특징

1. 접촉 통제 없음

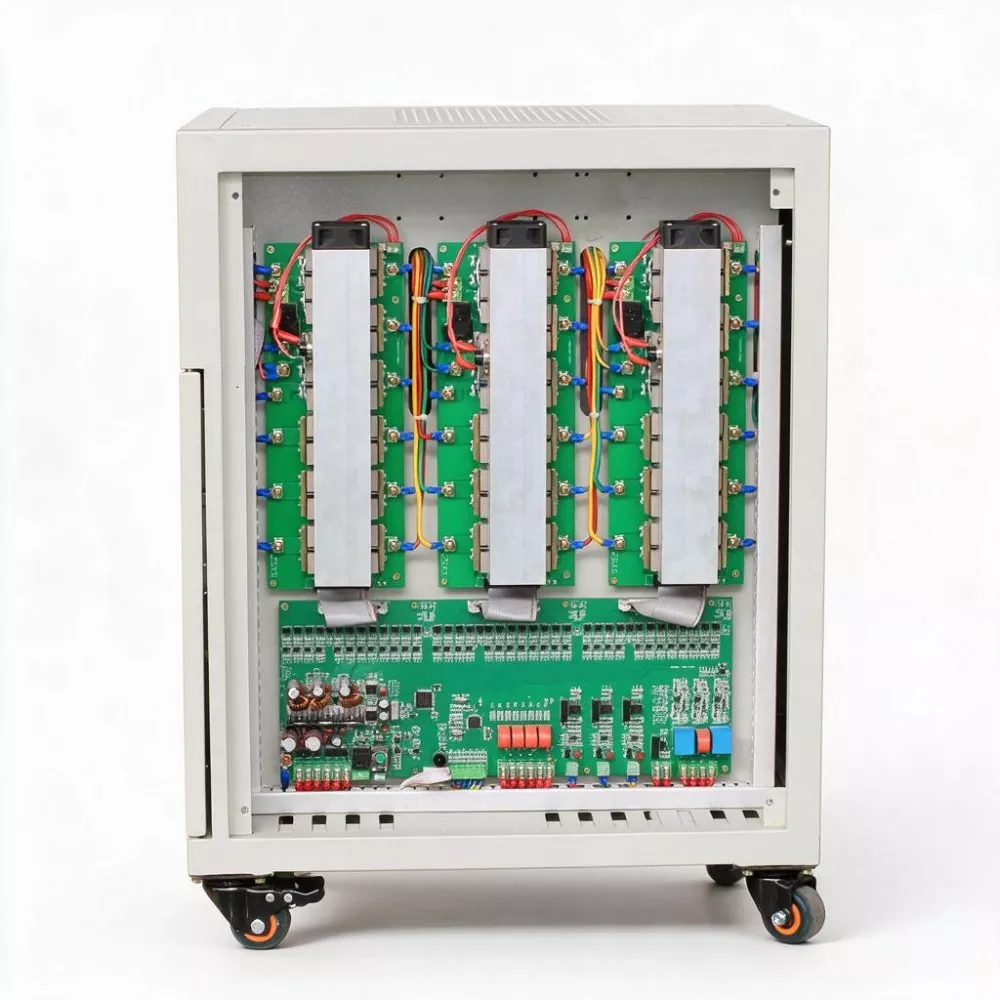

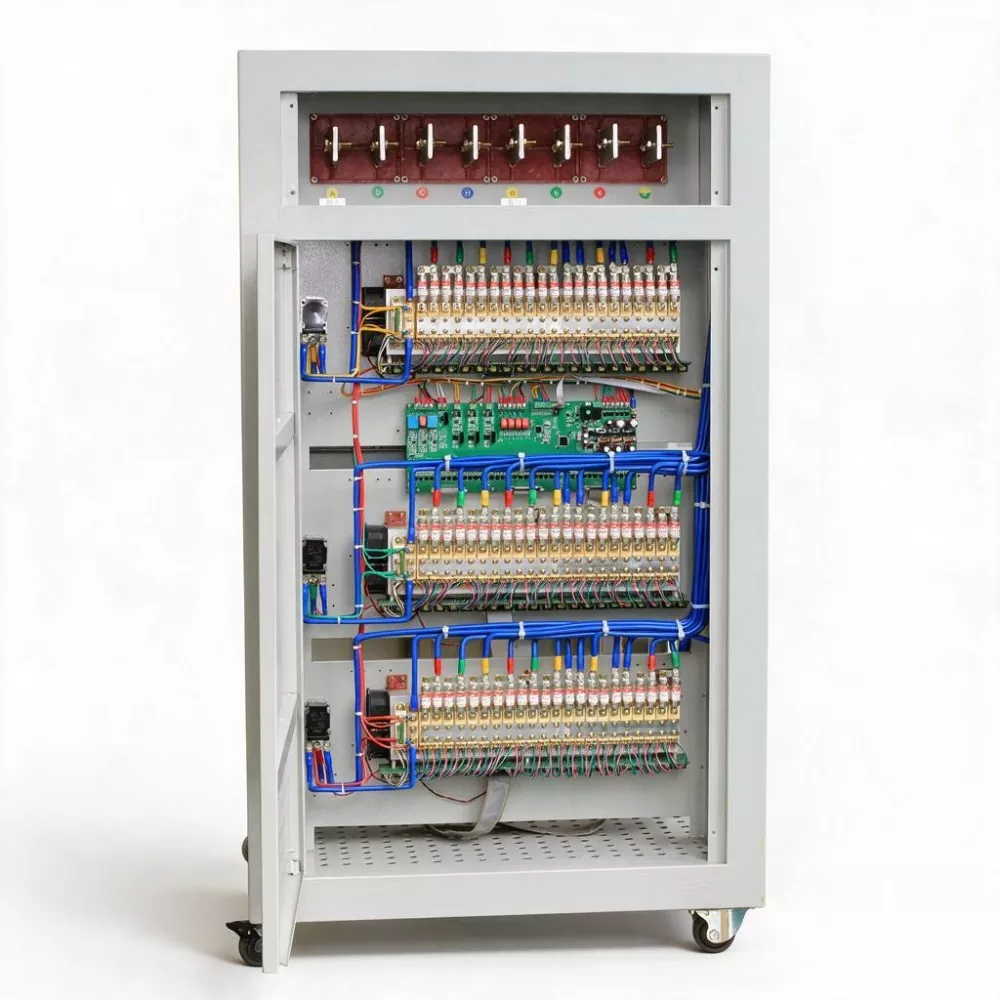

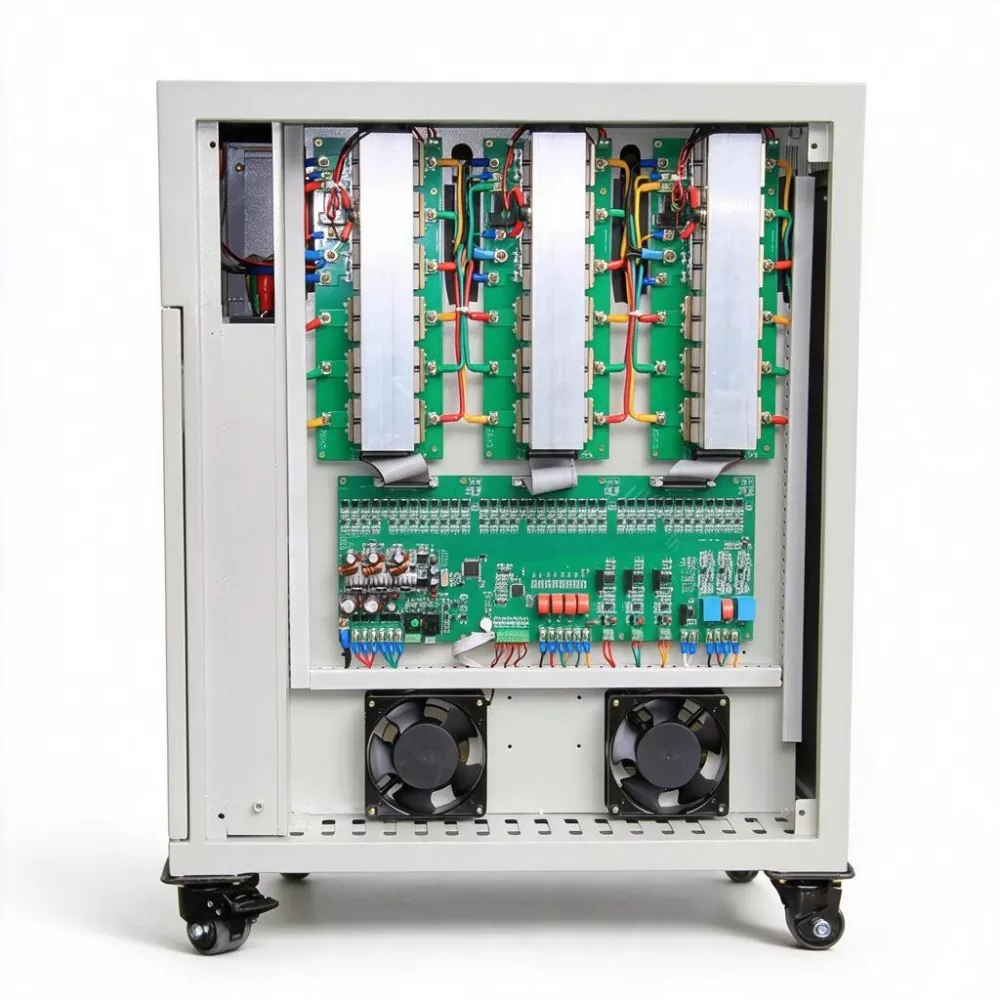

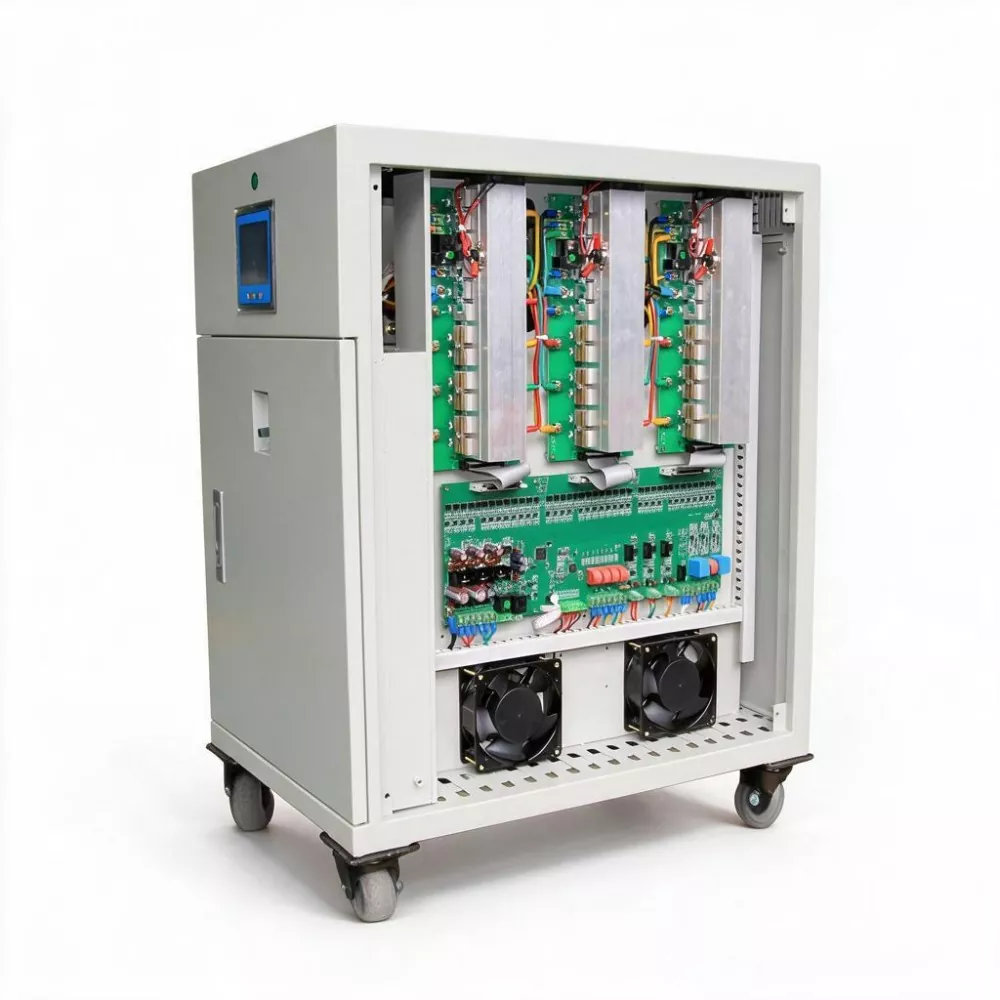

SCR 모듈은 신속한 보상과 전압 조절을 달성하는 데 사용됩니다. 전체 기계에는 기계적으로 움직이는 부품이 없습니다(카본 브러시, 서보 모터 없음). 이는 카본 브러시 마모, 스파크 및 정기 교체와 같은 기존 전압 조정기의 유지 관리 문제를 완전히 제거하여 진정한 유지 관리가 필요 없는 작동을 달성하고 전체 수명 주기 작동 비용을 크게 절감합니다.

2. DSP 디지털 제어

DSP 컴퓨팅 측정 칩을 제어 코어로 사용하고 빠른 AC 샘플링 기술과 효과적인 값 보정 기술을 결합하여 그리드 전압의 변화를 실시간으로 모니터링할 수 있습니다. 응답 속도는 10ms ~ 40ms(조정 가능)에 도달할 수 있으며 그리드 변동의 밀리초 이내에 조절을 완료할 수 있어 출력 전압의 즉각적인 안정성을 보장합니다. 특히 민감한 전압 과도 현상이 있는 장비에 적합합니다.

3. 고전압 안정화 정확도

상전압 안정화 정확도는 ±1%, 라인전압 정확도는 ±1.5%이다. 출력 파형 왜곡률은 증분 고조파를 생성하지 않고 0.1% 미만으로 정밀 기기, 의료 장비 및 수치 제어 시스템에 순수하고 안정적인 전원 공급을 보장합니다.

4. 고효율

3상 50KVA SCR 정적 AVR 효율은 ≥99%로 기존 서보형 전압 조정기의 96%보다 훨씬 높습니다. 자체 손실은 극히 낮으며 장기간 운영하면 에너지 소비 비용을 크게 절감하여 에너지 절약, 배출 감소 및 녹색 생산에 대한 기업의 요구 사항을 충족할 수 있습니다.

5. 제로 전류 스위칭 기술

제로 전류 스위칭 기술을 사용하여 SCR 모듈은 제로 전류 지점에서 켜고 꺼지며 스위칭 순간 동안 전류 충격과 전압 스파이크를 효과적으로 방지하여 장비 작동의 안전성과 신뢰성을 향상시킵니다.

6. 프로그래밍 가능한 보호 및 지능형 모니터링

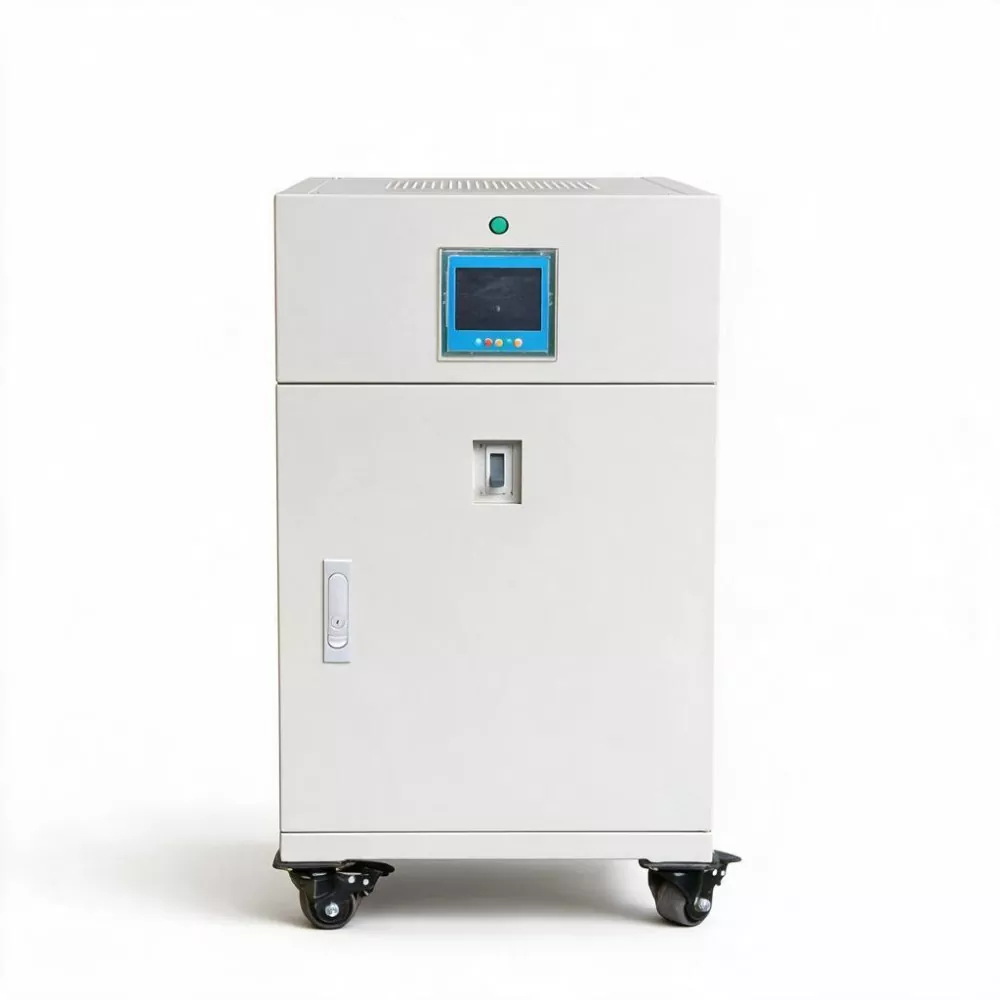

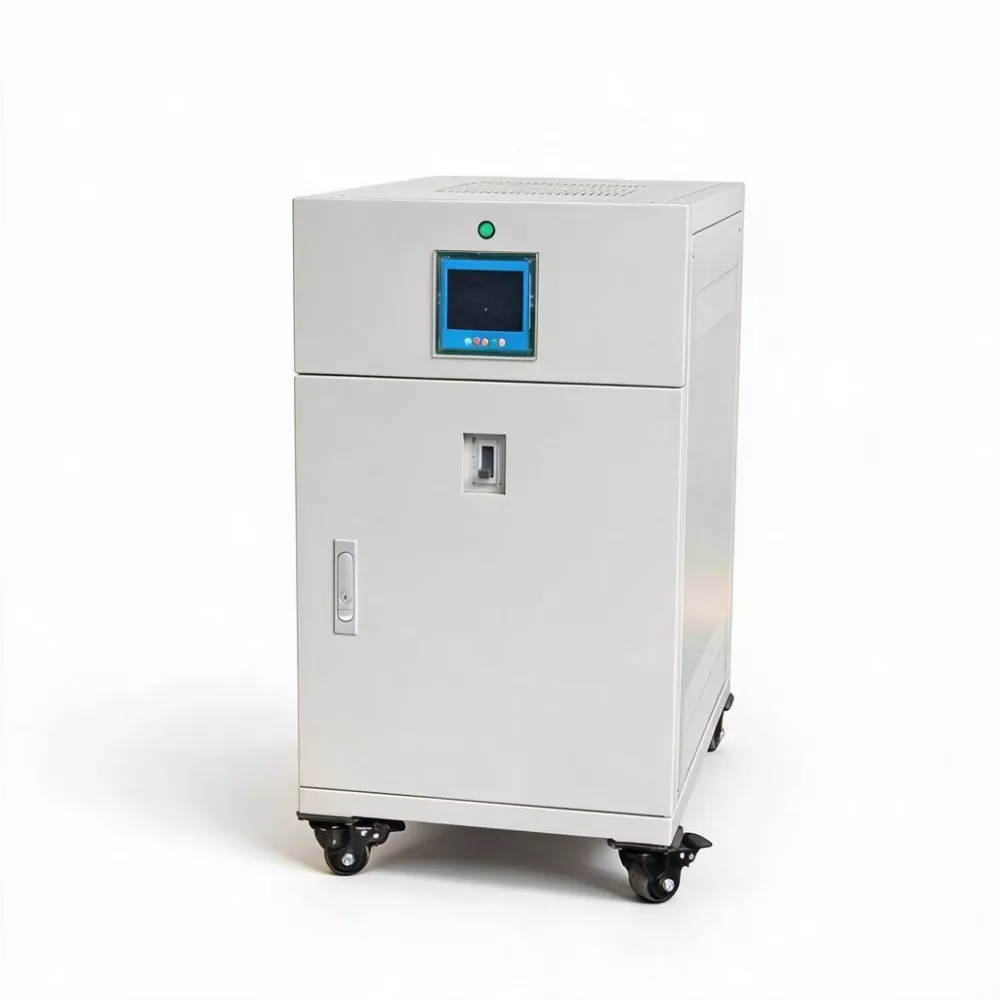

사용자는 프로그래밍을 통해 과전압, 저전압, 과전류 보호 임계값 및 전압 안정화 정확도를 설정할 수 있습니다. 과부하, 과전압, 저전압, 단락, 과열, 결상 등 다중 보호 기능과 자동 바이패스 기능이 내장되어 있습니다. 디지털 LED 디스플레이는 3상 전압, 전류, 전력을 실시간으로 표시하며, 작동 상태를 한눈에 알 수 있습니다.

7. E급 절연, 높은 내전압 강도

절연등급은 E등급에 이르고, 절연강도는 AC 2500V/1분을 플래시오버나 파손 없이 견딜 수 있습니다. 제품 작동온도 범위는 -5℃ ~ 40℃, 상대습도는 90% 이하로 다양한 산업 현장 환경에 적합합니다.

제품 응용

1. 산업 자동화 생산 라인: PLC 제어 시스템, 서보 드라이브, 로봇 워크스테이션 및 자동화된 조립 라인에 고속의 안정적인 전압 전원 공급을 제공하여 과도 전압으로 인한 장비 경보, 정지 및 생산 중단을 방지합니다.

2. 대규모 기계 및 금속 가공 장비: 대형 공작 기계, 레이저 절단기, 플라즈마 절단기 및 스탬핑 장비와 같은 대형 전력 처리 장비에 적합하며 안정적인 전압 전원 공급을 제공하여 가공 정확도와 장비 안전을 보장합니다.

3. 의료시설: 병원 영상센터(CT, MRI), 수술실 장비, 연구실 정밀기기 등에 고정밀, 고순도의 안정적인 전원을 공급하여 진단 품질과 환자 안전을 보장합니다.

4. 통신 기지국 및 데이터 센터: 5G 통신 기지국 및 중소 규모 데이터 센터의 스위치 전원 공급 장치 및 정밀 에어컨의 프런트 엔드에 사용되어 전압 변동으로 인해 통신 장비가 충돌하지 않도록 보장합니다.

5. 엘리베이터 및 건물 장비: 고층 건물의 엘리베이터 시스템, 중앙 에어컨 및 소방 펌프와 같은 주요 장비에 안정적인 전원 공급을 제공하여 비정상적인 전압으로 인한 장비 고장 및 안전 위험을 방지합니다.

6. 연구 및 테스트 기관: 대학 실험실, 품질 검사 센터 및 연구 기관의 환경 테스트 챔버, 정밀 측정 장비 및 고전력 테스트 장비에 고정밀 안정적인 전압 전원 공급 장치를 제공하여 실험 데이터의 정확성과 반복성을 보장합니다.

기존 서보 모터 유형 전압 조정기와 비교하여 차이점과 장점은 무엇입니까?

현대 산업 자동화 및 정밀 제조 수준이 지속적으로 개선됨에 따라 점점 더 많은 전기 장비가 안정적인 전압을 요구할 뿐만 아니라 전압 변동에 즉각적으로 대응하여 PLC 프로그램 장애, 서보 드라이브 알람 및 정밀 기기의 측정 편차를 방지할 수 있는 전원 공급 품질에 대한 요구 사항이 높아졌습니다. 기존의 서보 모터 유형 전압 조정기는 안정적인 성능을 제공하지만 기계적 카본 브러시 조정 방법에 따라 응답 속도에 물리적 한계(보통 몇 초 이내)가 있어 과도 전압에 민감한 고급 부하 요구 사항을 충족하기 어렵습니다.

3상 50KVA SCR Static AVR은 ±1%의 전압 조정 정확도를 가지며 기존 서보 유형 전압 조정기의 ±3%보다 훨씬 뛰어납니다. 응답 속도는 최대 10ms에 달할 수 있으며, 그리드 전압 변동의 첫 번째 주기 내에 조정 작업을 완료하여 백엔드의 민감한 장비가 전압 변화를 거의 느끼지 못하도록 합니다.

효율성 측면에서 제품 효율성은 99% 이상이며 기업의 장기적으로 상당한 전기 비용을 절감할 수 있습니다.

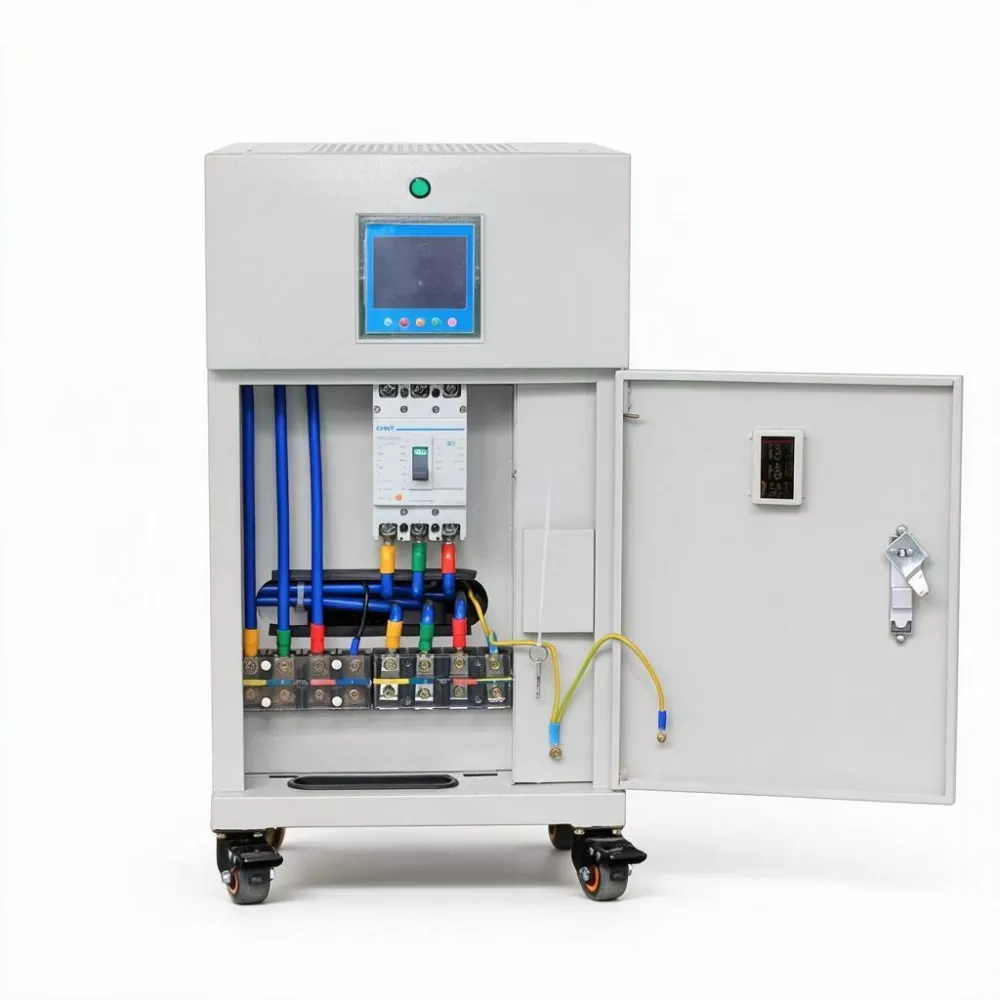

지능적인 측면에서 SBWZ-50KVA는 프로그래밍 가능한 설정 기능을 갖추고 있습니다. 사용자는 실제 현장 요구에 따라 과전압, 저전압, 과전류 보호 임계값 및 전압 조정 정확도 매개변수를 설정할 수 있습니다. 디지털 LED 디스플레이는 3상 전압, 상 전류, 전력 등의 작동 데이터를 실시간으로 표시할 수 있습니다. 이 제품은 3상 5선 연결(L1, L2, L3, N, PE)을 지원하고 50/60Hz 이중 주파수 그리드와 호환됩니다.

맞춤 서비스

KTAC는 외관 색상, 패키징 방법, 입출력 전압 범위, 특수 기능 모듈(EMI 필터 장치, 낙뢰 보호 장치, RS232/RS485 모니터링 인터페이스 등) 등을 포함한 OEM/ODM 서비스를 제공합니다. 맞춤형 솔루션을 원하시면 문의해 주세요.

FAQ

1. SBWZ 시리즈와 기존 SBW 서보 모터 전압 안정기의 근본적인 차이점은 무엇입니까?

SBWZ 시리즈는 DSP 디지털 제어 및 SCR 비접촉식 스위치 기술을 채택하고 전체 기계에는 기계적으로 움직이는 부품이 없습니다(카본 브러시 없음, 서보 모터 없음). 전통적인 SBW 시리즈는 전압을 조절하기 위해 카본 브러시를 구동하기 위해 서보 모터에 의존하지만, 기계적 마모와 느린 응답 속도의 문제가 있습니다. SBWZ의 응답 속도는 10ms~40ms에 달하며 이는 SBW 시리즈(2단계)보다 수십 배 빠릅니다. ±1%의 전압 안정화 정확도도 SBW 시리즈의 ±3%보다 훨씬 우수합니다.

2. "비접촉식"이란 무엇을 의미합니까? 장점은 무엇입니까?

"비접촉식"은 전압 안정기의 전압 조정 프로세스 중에 기계적 접촉 구성 요소(예: 카본 브러시와 코일 사이의 슬라이딩 접촉)가 없음을 의미합니다. 전압 보상은 전자 스위칭 방식으로 SCR 사이리스터 모듈을 통해 완료됩니다. 장점은 다음과 같습니다: 기계적 마모 없음, 유지 관리 없음, 스파크 없음, 빠른 응답 속도, 긴 수명, 높은 신뢰성 및 장기간 연속 작동에 대한 적합성.

3. 실제 애플리케이션에서 10ms~40ms의 응답 속도는 무엇을 의미합니까?

이는 그리드 전압이 변동할 때 SBWZ-50KVA가 하나의 그리드 사이클(20ms) 내에 감지, 계산 및 보상 프로세스를 완료할 수 있음을 의미합니다. 백엔드의 민감한 장치(예: PLC, 서보 드라이브, 정밀 기기)의 경우 전압 변화가 거의 없으며, 과도 전압으로 인한 경보나 정지 없이 장비가 지속적으로 작동할 수 있습니다.

4. 3상 50KVA SCR Static AVR ≥ 99%의 효율은 어떻게 달성되나요?

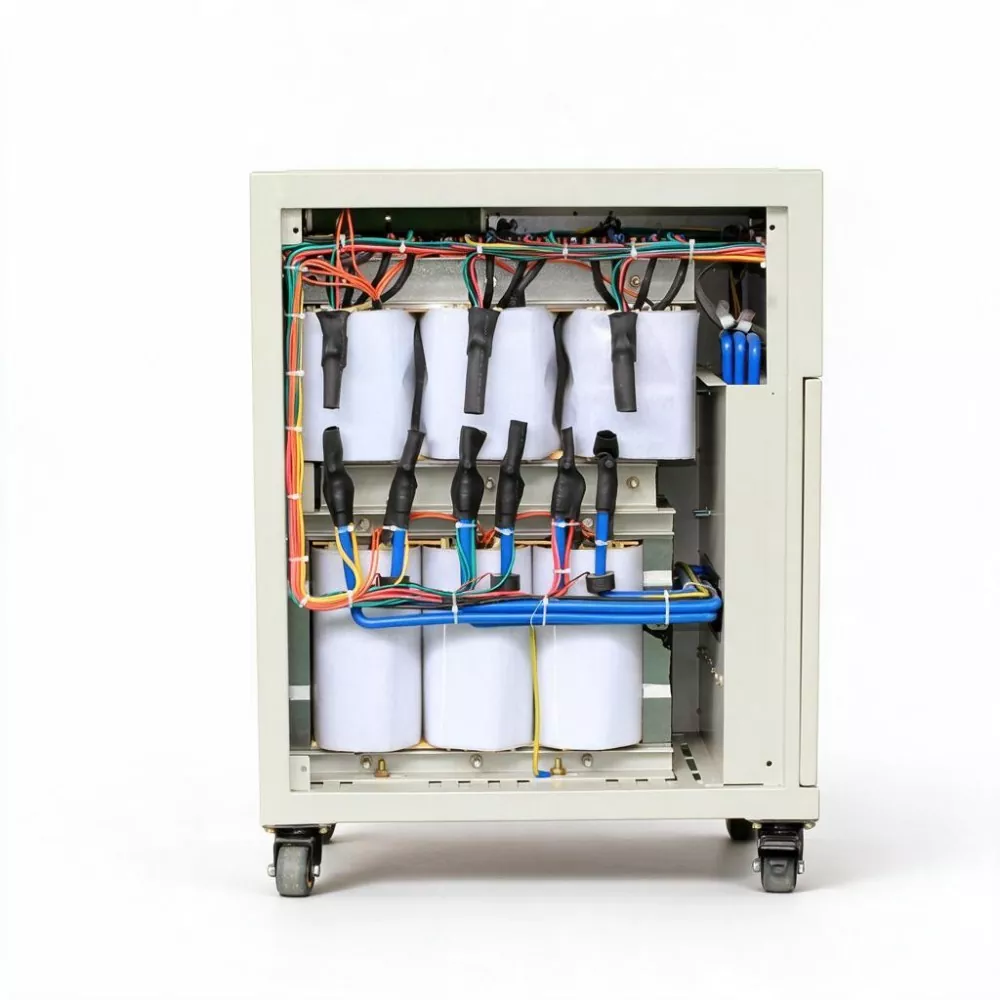

SBWZ 시리즈는 SCR 무접촉 스위치 기술과 효율적인 절연 변압기를 결합한 설계 방식을 채택했습니다. SCR 모듈의 전도 전압 강하는 매우 낮으며 전도 손실은 기존 카본 브러시 접촉 저항의 손실보다 훨씬 적습니다. 동시에 DSP 제어 알고리즘은 보상 전략을 최적화하여 변압기가 항상 효율적인 범위에서 작동할 수 있도록 합니다. 종합적인 효율성은 99% 이상에 도달할 수 있으며, 이는 기존 서보형 전압 안정기(약 96%)보다 훨씬 더 에너지 효율적입니다.

5. 프로그래밍 가능한 설정 기능으로 어떤 매개변수를 설정할 수 있습니까?

사용자는 장치 패널이나 통신 인터페이스를 통해 과전압 보호 임계값, 저전압 보호 임계값, 과전류 보호 임계값, 전압 안정화 정확도 및 기타 주요 매개변수를 설정할 수 있습니다. 이를 통해 SBWZ-50KVA는 다양한 그리드 환경 및 부하 요구 사항에 유연하게 적응할 수 있으며 공장 사전 설정 없이 건설 현장에서 신속하게 매개변수 일치를 완료할 수 있습니다.

6. 장비는 어떤 통신 프로토콜과 모니터링 방법을 지원합니까?

표준 구성은 RS485 통신 인터페이스를 지원하며 Modbus-RTU 프로토콜을 확장할 수 있습니다. 장비를 공장 DCS 시스템, SCADA 시스템 또는 에너지 관리 플랫폼(EMS)에 연결하여 전압, 전류, 전력 및 경보 상태를 원격으로 실시간 모니터링하고 무인 작동 및 예측 유지 관리를 지원할 수 있습니다.
