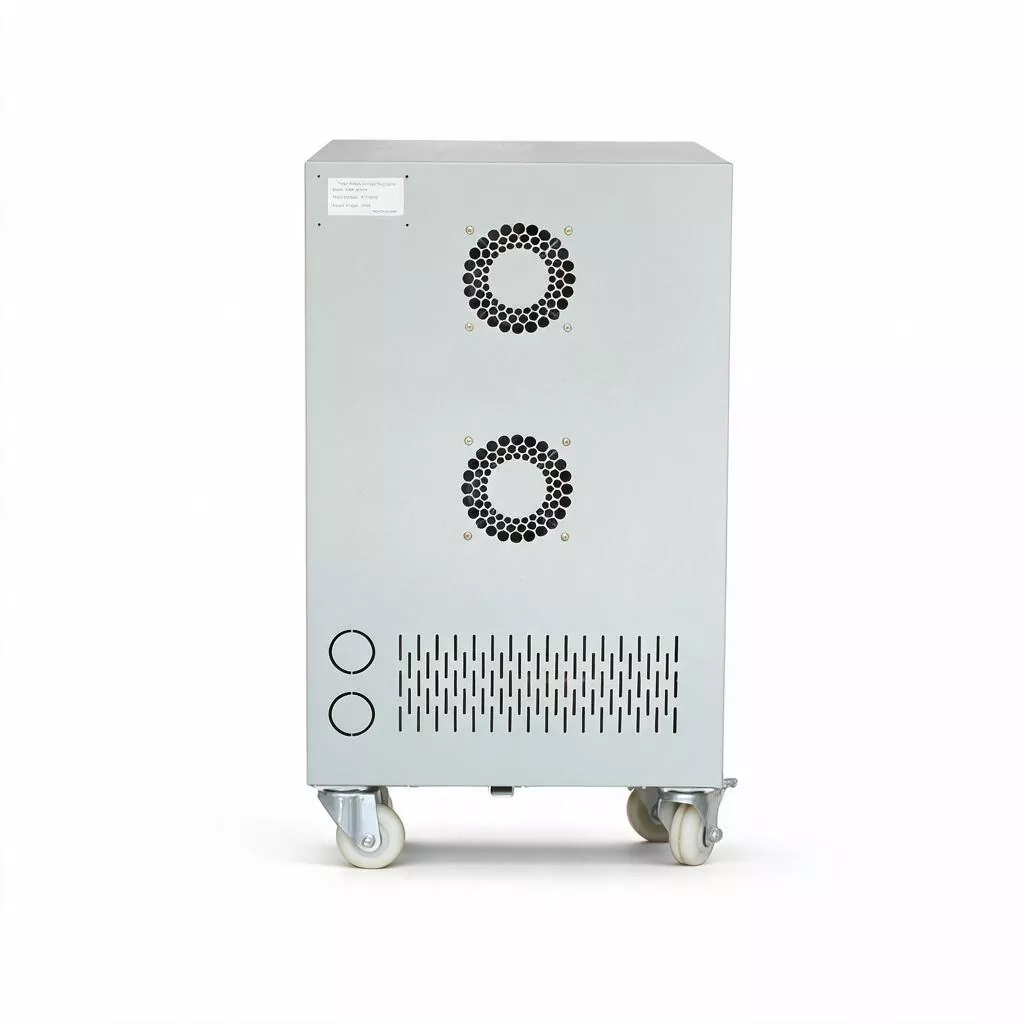

3상 100kVA 서보 모터 AVR

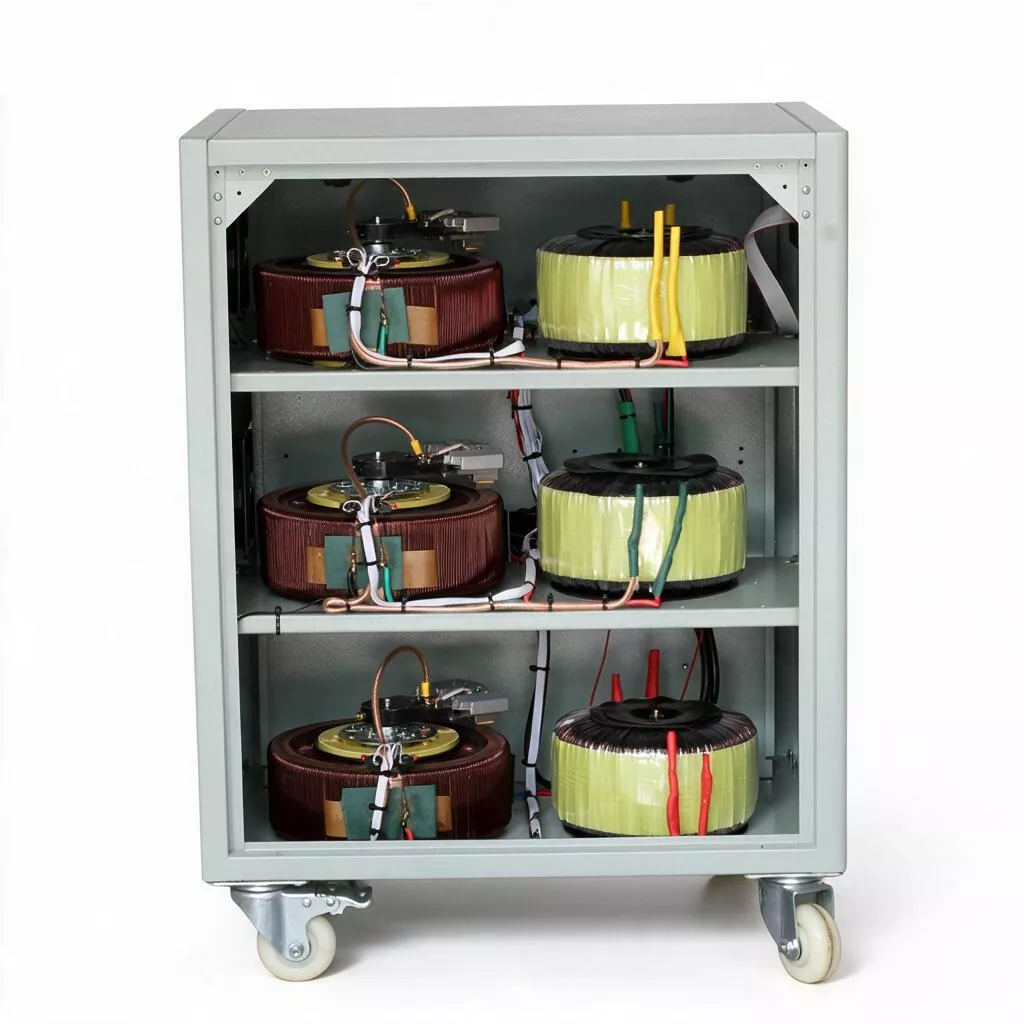

3상 100KVA 서보 모터 AVR은 내부적으로 확장된 기둥형 전압 조절 코일과 대형 카본 브러시 구성 요소를 갖추고 있습니다. 전자기 이중화 설계를 통해 업스트림 전력망이 일시적으로 정격 전압의 60%로 떨어지는 극단적인 "전력 변동" 이벤트를 쉽게 처리할 수 있습니다. 전압 복구 시 안정기는 신속하게 반응하고 허용 가능한 범위 내에서 출력을 안정화할 수 있으므로 저전압 경보로 인해 다운스트림 주파수 변환기 및 서보 드라이브가 정지되는 것을 방지할 수 있습니다.

동시에, 거대한 보상 변압기는 순간적인 과전류 차단을 쉽게 유발하는 경향이 있는 전자 장비와 달리 여러 개의 대용량 모터(총 전력 약 80KW)가 동시에 시동될 때 충분한 전류 충격 지원을 제공할 수 있는 우수한 자기 포화 특성을 가지고 있습니다.

제품 매개변수

주요 특징

1. 유통 허브 수준의 용량

정격 용량 100KVA, 정격 전류 약 152A(3상 380V). 공장 주 배전실이나 건물의 주요 수신 캐비닛에 직접 설치하여 전체 작업장, 전체 건물 또는 공원 지역에 대한 중앙 집중식 전압 조절 노드 역할을 할 수 있습니다. 이는 분배 구조를 단순화하고 병렬로 연결된 여러 소용량 장치의 조정 위험을 줄입니다.

2. 전력 변동 방지 기능

전자유도형 초대용량 변압기를 기반으로 매우 강한 전압급격성을 가지고 있습니다. 입력 전압이 정격 값의 60% - 70%로 떨어지면 안정기는 여전히 안정적인 출력을 유지할 수 있으며 낙뢰, 상위 레벨 스위치의 작동 또는 대규모 부하 스위칭으로 인한 "전력 변동"에 효과적으로 저항하고 저전압으로 인한 민감한 장비 트립을 방지할 수 있습니다.

3. 동적 및 열적 안정성

대규모 작업장에서 수십 개의 모터가 동시에 시동되는 극한 작업 조건의 경우 SBW-100KVA는 트립이나 바이패스 없이 정격 전류의 여러 배에 달하는 단기(5초 이하) 전류를 견딜 수 있어 장비 그룹의 원활한 자체 시동을 보장하고 생산 복구 시간을 "시간 수준"에서 "두 번째 수준"으로 단축합니다.

4. 견고한 기계 구조

캐비닛 크기는 700×550×1300mm이고 순중량은 175kg입니다. 내부구조는 두꺼운 구리코일과 고투자율 지향 실리콘강판 코어를 사용하였으며, 절연등급은 A등급입니다. 기계 전체의 기계적 강도와 전기적 마진이 충분하며 설계 수명은 15년을 초과합니다. 전체 수명주기 동안 핵심 구성 요소를 대규모로 교체할 필요가 없습니다.

5. 최소한의 유지보수 설계

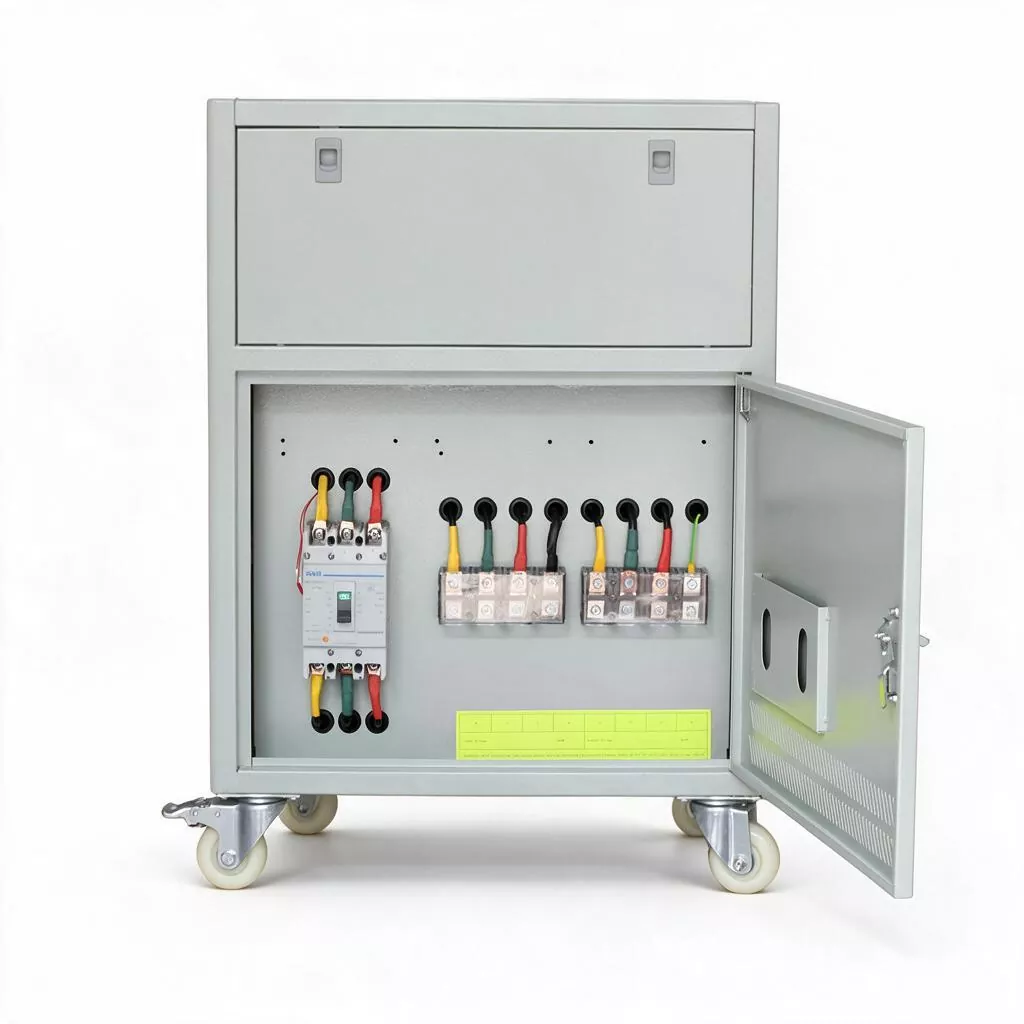

3상 100KVA 서보 모터 AVR은 국제 표준 크기의 서랍형 카본 브러시 부품을 채택하여 분해 없이 육안 검사 및 빠른 교체가 가능합니다. 내부 레이아웃이 명확하고 연결 단자는 표준 구리 버스바를 사용하여 정기적인 조임 및 적외선 온도 측정 검사가 쉽습니다. 예비 부품은 매우 다양하며 조달 주기가 짧고 비용이 저렴합니다.

6. 다단계 보호 및 중복 우회

6개 계층의 전기 보호(과부하, 과전압, 저전압, 단락, 과열, 위상 손실)가 통합되었으며 수동/자동 이중 바이패스 스위치가 장착되어 있습니다. 자동 바이패스 스위치는 내부 이상이 발생한 경우 즉시 전환하여 부하에 대한 지속적인 전원 공급을 보장합니다. 수동 바이패스는 생산 중단 없이 장비 유지 관리에 편리하며 대기업의 지속적인 생산 요구 사항을 충족합니다.

7. 지능형 모니터링 인터페이스

표준 RS485 통신 인터페이스(Modbus-RTU 프로토콜) 및 옵션 이더넷 통신 모듈. 입/출력 전압, 부하율, 내부 온도, 경보 이벤트 및 기타 작동 데이터를 실시간으로 상위 컴퓨터 시스템에 업로드할 수 있어 운영 및 유지 관리 센터의 중앙 집중식 모니터링 및 오류 경고를 달성할 수 있습니다.

제품 응용

1. 대규모 자동차 제조 및 중공업 스탬핑 작업장: 1000T 이상의 스탬핑 라인, 용접 로봇 클러스터 및 대규모 페인팅 작업장에 대한 총 수신 라인 전압 안정화를 제공하여 스탬핑 주기 및 용접 품질의 일관성을 보장합니다.

2. 3차병원 및 메디컬파크 : 병원 주배전실에 설치하여 영상센터(다중 MRI, CT, DSA)에 대한 중앙집중적 전원관리, 수술실 정화공조, 중앙공급실의 대규모 멸균장비를 제공하여 환자의 안전과 장비자산의 보안을 보장합니다.

3. 지역 수준 데이터 센터 및 통신 허브: 중형 IDC 컴퓨터실 또는 지방 통신 융합 컴퓨터실의 수신 라인 측에 위치하여 고주파 스위칭 전원 공급 장치 및 정밀 공조 압축기에 대한 프런트 엔드 전압 변동의 영향을 줄이고 UPS 배터리 팩의 수명을 연장합니다.

4. 대규모 상업 단지 및 전시 센터: 조명 전원, 중앙 에어컨 본체, 5성급 호텔의 에스컬레이터 시스템, 대형 쇼핑 센터 및 국제 전시 센터에 대한 전체 범위의 전압 안정성을 제공하여 전압 변동으로 인한 고객 불만 및 운영 손실을 방지합니다.

5. 도시 상하수 처리: 도시 물 공급 펌프실 및 대형 하수 처리장 폭기 팬실의 유입 라인 말단에 설치되어 우기 전력망 변동 시 공공 서비스를 위한 핵심 기반 시설의 지속적이고 중단 없는 운영을 보장합니다.

6. 대형 냉장 보관 및 식품 가공: 암모니아 냉동 압축기 그룹, 급속 냉동 터널 팬 및 자동 포장 라인의 배전 시스템에 전압 안정화 보호 기능을 제공하여 비정상적인 전압으로 인해 냉장 보관에서 온도 폭주가 발생하여 막대한 손실이 발생하는 것을 방지합니다.

왜 이 3상 서보 모터 AVR을 선택합니까?

1. 3상 100KVA 서보 모터 AVR은 순동 코일 권선과 고급 A급 절연 시스템을 사용합니다. 실제 구리 및 철 사용량은 업계 평균 수준을 훨씬 초과하므로 최대 부하 조건에서 매우 낮은 히스테리시스 및 와전류 손실(효율 ≥ 96%)을 보장합니다. 유일하게 취약한 구성 요소인 카본 브러시는 국제 표준 크기의 구리-흑연 재료를 사용하며 교체 주기는 최대 3~5년이며 예비 부품은 매우 다양하며 일회 교체 비용이 매우 낮습니다.

2. 전체 설계는 충분한 전기적 및 기계적 마진을 확보하여 서비스 수명 동안 전해 커패시터 건조 및 IGBT 모듈 노화와 같은 전력 전자 장비가 직면하는 "카운트다운 스타일" 오류 문제를 제거합니다. 재무 부서의 경우 이는 매우 경쟁력 있는 연간 상각 비용으로 15년 이상 감가상각이 가능한 고정 자산입니다.

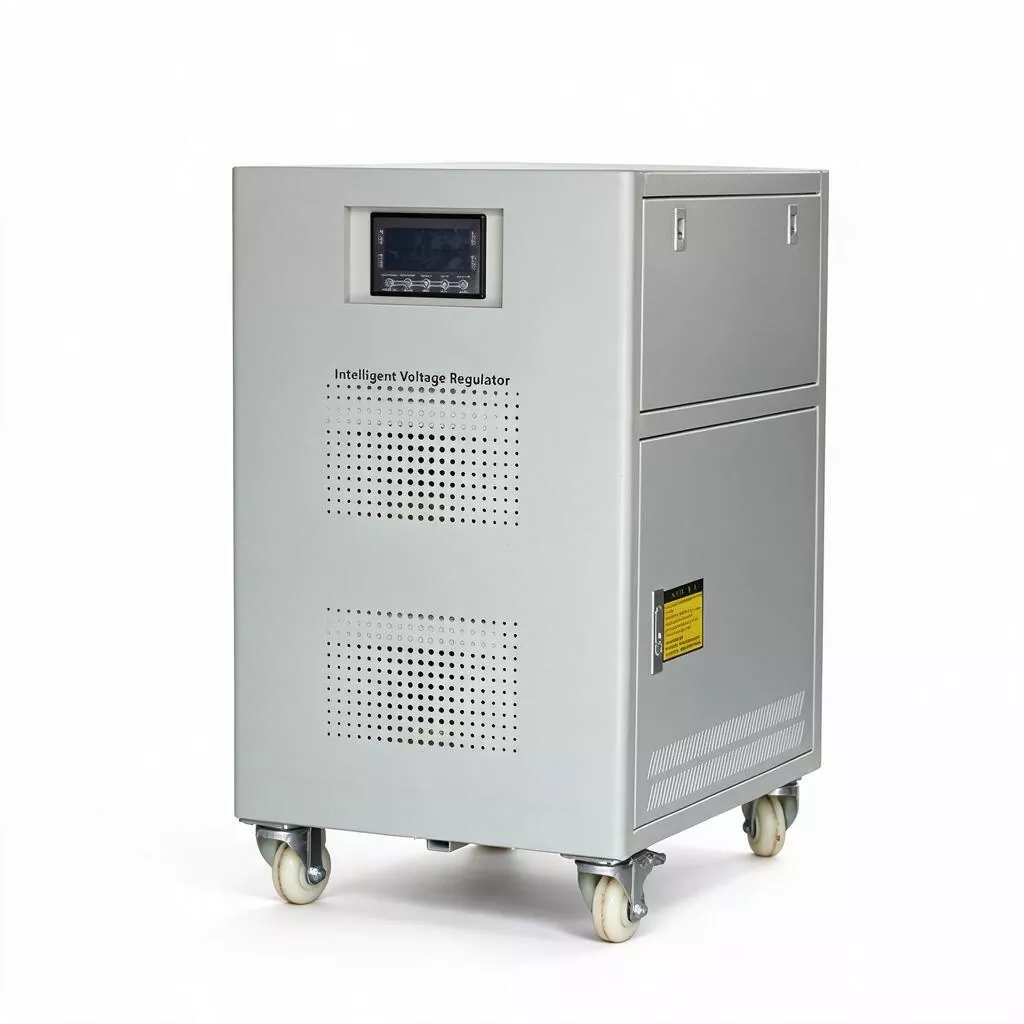

3. 100KVA 모델의 구조 설계는 대규모 사용자의 실제 요구를 완전히 고려합니다. 측면 개방형 유지 보수 도어와 서랍형 카본 브러시 프레임을 채택하고, 들어오는 라인의 주 회로를 분리할 필요 없이 카본 브러시 검사 및 교체가 20분 이내에 완료됩니다. 대형 스크린 LED 디지털 미터와 오류 코드 표시기가 장착되어 있어 일선 전기 기술자가 문제를 신속하게 찾을 수 있습니다. 예약된 RS485 통신 인터페이스는 DCS 또는 전력 모니터링 시스템에 대한 연결을 지원하여 원격 측정, 원격 신호 및 원격 제어를 가능하게 합니다.

맞춤 서비스

KTAC는 외관 색상, 패키징 방법, 입출력 전압 범위, 특수 기능 모듈(EMI 필터 장치, 낙뢰 보호 장치, RS232/RS485 모니터링 인터페이스 등) 등을 포함한 OEM/ODM 서비스를 제공합니다. 맞춤형 솔루션을 원하시면 문의해 주세요.

FAQ

1. 100KVA 안정기의 정격 전류는 얼마입니까? 프런트 엔드 수신 케이블에 대한 요구 사항은 무엇입니까?

3상 380V 안정기의 정격 전류는 약 152A입니다. 안정기 자체의 효율 손실(약 4%)과 단기 과부하 가능성을 고려하여 3상 100KVA 서보 모터 AVR은 전단에 200A 이상의 용량을 갖는 배선용 차단기(MCCB)를 구성하는 것이 좋습니다. 인입 케이블은 YJV 3×70mm² + 2×35mm² 이상의 사양(동심) 사용을 권장하며, 구체적인 선택은 실제 부설 거리(50미터 이하)를 기준으로 확인하여 전압 강하를 계산해야 합니다. 우리는 무료 케이블 선택 계산 시트를 제공할 수 있습니다.

2. 이 장비는 프런트 엔드 변압기(예: 1250KVA)와 어떻게 일치합니까?

SBW-100KVA는 500KVA~1600KVA 용량의 변압기의 저압측 주 급전선 분기에 적합합니다. 이는 변압기와 작업장 부하 사이에 삽입된 "안정화 절연층" 역할을 합니다. 안정기의 전면 끝에 절연 회로 차단기와 피뢰기를 설치하고, 등급별 보호를 달성하기 위해 작업장의 다양한 프로세스에 따라 후면에서 다양한 프로세스 영역에 대한 분배 캐비닛을 구성하는 것이 좋습니다.

3. "진동 방지 충격" 기능의 구체적인 수준은 무엇입니까?

100ms 이내에 입력전압이 정격값의 60%(228V)로 떨어지더라도 SBW-100KVA의 출력전압은 ±3% 이내(369V~392V)를 유지할 수 있습니다. 이는 후방 주파수 변환기와 접촉기가 연결을 유지하는 데 중요합니다. 장기간의 깊은 강하를 위해서는 조율된 대응을 위해 프런트엔드 ATS와 발전기 시스템을 결합해야 합니다. 우리는 전반적인 전원 공급 연속성 솔루션을 제공할 수 있습니다.

4. 주요 정밀검사 주기와 주요 예비 부품 교체 비용은 어떻게 됩니까?

5년마다 포괄적인 유지 관리(카본 브러시 교체, 베어링 윤활, 단자 조임 및 절연 테스트 포함)를 수행하는 것이 좋습니다. 카본브러쉬 어셈블리는 유일한 일반 소모품으로, 일괄 교체 비용이 전자식 안정기 전원보드 전체를 교체하는 비용에 비해 훨씬 저렴합니다. 기계의 전체 설계 수명은 15년 이상이고 코어 변압기는 20년 이상 작동할 수 있습니다.

5. 듀얼 바이패스 기능은 실제 작업에서 어떻게 지속적인 생산을 보장합니까?

장비 패널에는 "안정화/우회" 선택 스위치가 있습니다. 유지 관리가 필요한 경우 스위치를 "바이패스" 위치로 전환하십시오(이 때 내부 접촉기가 부하를 주 전원에 직접 연결함). 유지 관리를 위해 안정기 본체의 전원을 안전하게 끌 수 있으며 부하 전원 공급이 중단되지 않습니다. 유지 관리가 완료되면 "안정화" 모드로 다시 전환하세요. 전체 프로세스는 논스톱 생산 작업을 지원하지만 인증된 전기 기술자가 수행해야 합니다.

6. 175kg 무게의 설치 장소에 대한 특별한 요구사항이 있나요?

장비에는 하중 지지 베이스와 4개의 설치 고정 구멍이 있습니다. 일반 시멘트 바닥의 경우 직접 배치 및 설치할 수 있습니다. 머리 위 정전기 방지 바닥 또는 바닥 슬래브의 경우 구조용 빔과 기둥에 무게를 분산시키기 위해 장비 하단에 10# 채널 강철 하중 지지 베이스를 설치하는 것이 좋습니다. 당사의 설치 도면에는 하중 요구 사항과 고정 치수가 명확하게 표시되어 있습니다.
