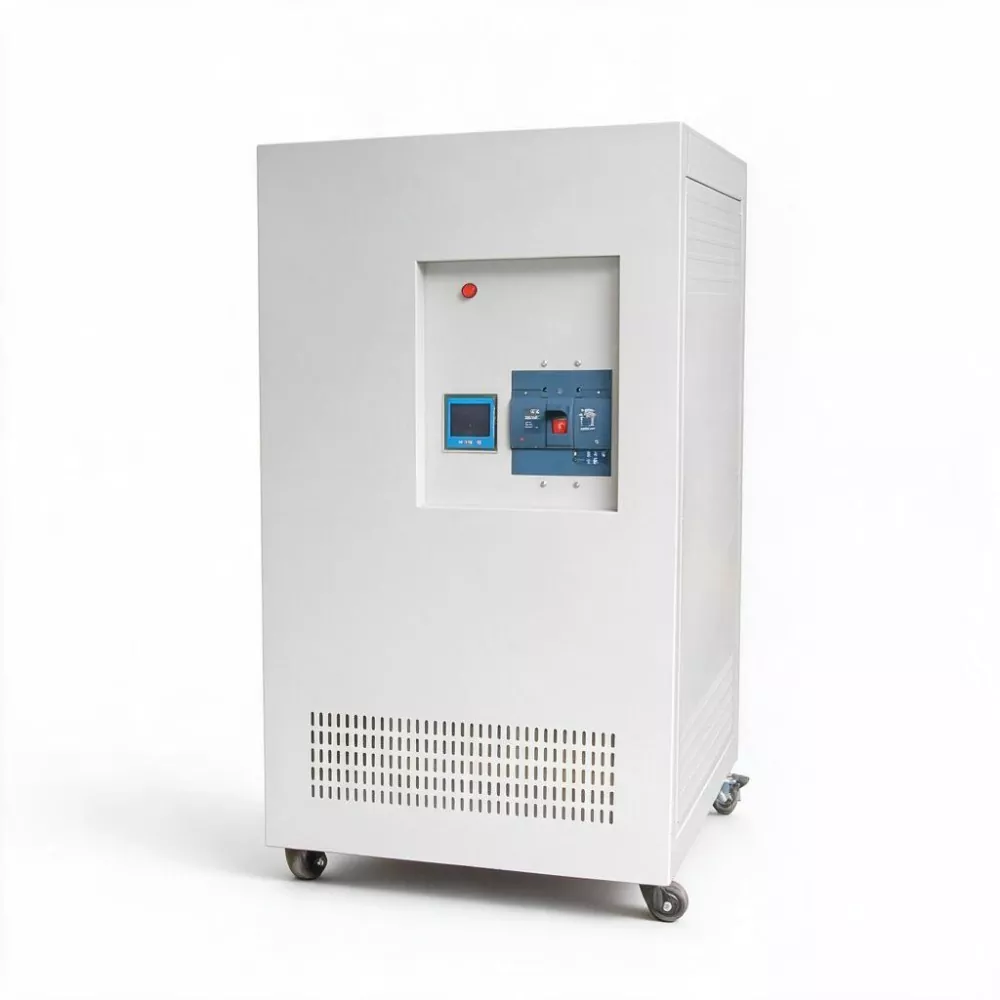

3상 300kVA SCR 정적 AVR

현대식 대규모 상업단지의 전력소비 특성은 다음과 같습니다.

· 복잡성: 전력(공조/엘리베이터), 조명, 전자정보(POS/보안/통신) 등 다양한 유형의 부하를 통합하며, 각 유형의 부하마다 전력 품질에 대한 요구 사항이 다릅니다.

· 가변성: 낮과 밤, 주중과 공휴일, 피크와 피크가 아닌 업무 시간 사이의 전력 소비 차이는 여러 배에 이를 수 있습니다. 부하 변화가 심하면 버스 전압이 자주 변동됩니다.

· 민감도: 계산원 시스템, 정보 표시 시스템 및 보안 모니터링 시스템은 전압 변동에 매우 민감합니다. 단 몇 밀리초의 전압 강하로 인해 수백 개의 거래 데이터가 손실되거나 보안 시스템이 다시 시작될 수 있습니다.

3상 300KVA SCR Static AVR은 3상 부하 불균형 문제를 효과적으로 해결하고 대형 모터의 시동으로 인한 전압 강하를 견딜 수 있는 3상 독립 보상 기술을 채택하여 동일한 버스 아래의 민감한 부하가 영향을 받지 않도록 보장합니다.

제품 매개변수

주요 특징

1. 대용량 허브레벨 디자인

정격 용량 300KVA, 출력 전류 456A. 3상 300KVA SCR Static AVR은 타워 건물이나 상업 단지의 기능 영역(예: 쇼핑 센터 영역 또는 사무실 영역)의 주 수신 전압 안정화 허브로 사용되어 중앙 집중식 관리를 달성하고 다중 노드 분산 구성의 투자 비용 및 관리 복잡성을 줄일 수 있습니다.

2. 대용량 설비 가동의 영향에 저항

대형 냉각 장치, 소방 펌프, 에스컬레이터 등의 시동 전류는 정격 전류의 6~8배에 도달할 수 있습니다. SBWZ-300KVA의 SCR 비접촉 보상 아키텍처는 탁월한 과도 응답 기능을 갖추고 있으며 모터 시동 중에 지속적이고 안정적으로 전압을 출력할 수 있어 동일한 버스의 다른 장비가 방해를 받는 것을 방지합니다.

3. 친환경 빌딩 및 스마트 빌딩 표준에 적응

효율성 ≥ 99%, 극히 낮은 자체 손실로 배전 장비용 친환경 건물의 엄격한 에너지 효율성 요구 사항을 충족합니다. RS485 통신 인터페이스로 표준화되어 빌딩 자동화 시스템(BAS) 및 에너지 관리 시스템(EMS)과 원활하게 연결되어 LEED, BREEAM 등의 친환경 빌딩 인증을 지원합니다.

4. 3상 독립 고정밀 조절

상업용 건물에는 단상 조명 및 사무 장비가 풍부하며 3상 전류 불균형이 일반적입니다. SBWZ-300KVA는 각 상의 전압을 독립적으로 샘플링하고 제어하여 3상 출력 전압의 정확성과 대칭성을 보장하고 중성점 드리프트로 인한 전력 사용 위험을 제거합니다.

5. 유지보수가 필요 없는 비접촉식 디자인

자산 관리팀에는 일반적으로 전담 전력 엔지니어가 없기 때문에 장비 유지 관리의 단순성이 매우 중요합니다. SBWZ-300KVA는 카본브러시, 서보모터, 기계적 마모가 없으며 매일 환기 및 청소만 하면 되므로 건물의 운영 및 유지관리 인력과 예비부품 예비비를 절감할 수 있습니다.

6. 포괄적인 시각화된 전력 품질

디지털 LED 디스플레이 화면은 실시간 3상 전압, 전류, 전력 데이터를 제공하여 장비 상태를 한눈에 알 수 있습니다. 통신 인터페이스를 통해 업로드된 데이터는 BAS 워크스테이션에서 전력 품질 추세 차트를 생성하여 에너지 감사 및 장비 에너지 효율성 분석을 위한 데이터 지원을 제공할 수 있습니다.

제품 응용

1. 대규모 쇼핑 센터: 전체 상업 층의 조명, 에스컬레이터, 에어컨 시스템, 금전 등록기 및 정보 네트워크에 중앙 집중식 전압 안정화를 제공하여 상인의 정상적인 운영과 소비자 경험을 보장합니다.

2. A등급 사무용 건물: 타워 전체의 주 전력 안정화 허브 역할을 하며, 건물 내 사무용 조명, 정밀 IT 장비, 엘리베이터 그룹, VAV 공조 시스템에 안정적인 전력을 공급합니다.

3. 5성급 호텔: 호텔의 연회장, 컨퍼런스 센터, SPA 시설, 세탁실, 주방 장비, 객실 제어 시스템에 포괄적인 전압 보호 기능을 제공하여 전압 변동이 고객 경험에 영향을 미치지 않도록 방지합니다.

4. 대형 전시 센터 및 스포츠 경기장: 조명 시스템(특히 LED 스크린 및 무대 조명), 방송 시스템, 출입 통제 및 보안 시스템의 전압 안정화에 사용되어 대규모 행사의 안전과 원활성을 보장합니다.

5. 공항 및 교통 허브: 수하물 분류 시스템, 보안 장비, 에스컬레이터 및 엘리베이터, 방송 시스템, 터미널 빌딩의 상업 구역에 안정적인 전원 공급을 제공합니다.

맞춤 서비스

KTAC는 외관 색상, 패키징 방법, 입출력 전압 범위, 특수 기능 모듈(EMI 필터 장치, 낙뢰 보호 장치, RS232/RS485 모니터링 인터페이스 등) 등을 포함한 OEM/ODM 서비스를 제공합니다. 맞춤형 솔루션을 원하시면 문의해 주세요.

FAQ

1. 3상 300KVA SCR Static AVR을 빌딩 자동화 시스템(BAS)에 어떻게 통합할 수 있습니까?

이 장치에는 RS485 통신 인터페이스가 장착되어 있으며 Modbus-RTU 프로토콜을 지원합니다. 게이트웨이 장치를 통해 Modbus 프로토콜은 BACnet 또는 KNX 프로토콜로 변환되어 Honeywell, Siemens 및 Johnson Controls와 같은 주류 BAS 플랫폼에 연결할 수 있습니다. 장치는 실시간 전압, 전류, 전력, 부하율 및 경보 상태를 업로드할 수 있으며 매개변수 설정을 위해 BAS로부터 원격 지침을 받을 수도 있습니다.

2. 상업단지의 전압변동의 주요 원인은 무엇입니까?

주요 원인으로는 대형 냉각기(특히 원심 압축기)의 빈번한 시동 정지, 에스컬레이터의 시동 정지, 도시 전력망의 주간 부하 변동, 인접한 임차인의 대형 장비의 전력 소비 등이 있습니다. SBWZ-300KVA의 밀리초 수준 응답 기능은 이러한 모든 변동 원인을 효과적으로 처리할 수 있습니다.

3. 상업용 건물에 300KVA 용량은 무엇을 의미합니까?

50,000제곱미터 규모의 쇼핑센터를 예로 들어보겠습니다. 총 배포 용량은 일반적으로 5,000~8,000KVA입니다. 300KVA는 부하의 약 5% ~ 8%를 차지하며 이는 일반적으로 하나 또는 두 개의 피더 라인(예: 에어컨 장치의 메인 버스)입니다. SBWZ-300KVA가 제공하는 부하는 전체 건물의 전원 공급 보장 중 "중요한 소수"인 경우가 많습니다.

4. 초고효율화로 상업용 건물의 운영비용이 얼마나 절약되나요?

300KVA 용량, 평균 부하율 70%, 상업용 전력 가격이 킬로와트시당 1.0위안, 연간 8,760시간이라고 가정하면 다음과 같습니다.

· SBWZ-300KVA(효율 99%)를 사용하면 연간 손실은 약 300×0.7×(1 - 0.99)×8760 ≒ 18,396kWh이다.

· 기존 서보 전압 안정기(효율 96%)를 사용하면 연간 손실은 약 300 × 0.7 × (1 - 0.96) × 8760 ≒ 73,584kWh입니다.

· 연간 전기 절감액 ≒ 55,188위안. 10년 동안 절감액은 550,000위안을 초과하여 운영 비용을 크게 절감합니다.

5. 건물의 배전실에 장비를 설치하기 위한 요구 사항은 무엇입니까?

분배실에 대한 요구 사항은 순 높이 2.2m 이상, 장비 전후 유지 보수 통로 ≥ 0.8m, 주변 온도 40°C 이하, 부식성 가스 또는 전도성 먼지가 없어야 합니다. 인입케이블(동심)은 YJV 3×150mm² + 2×70mm² 이상 사양, 전단 차단기는 630A 이상 사양을 권장합니다.
