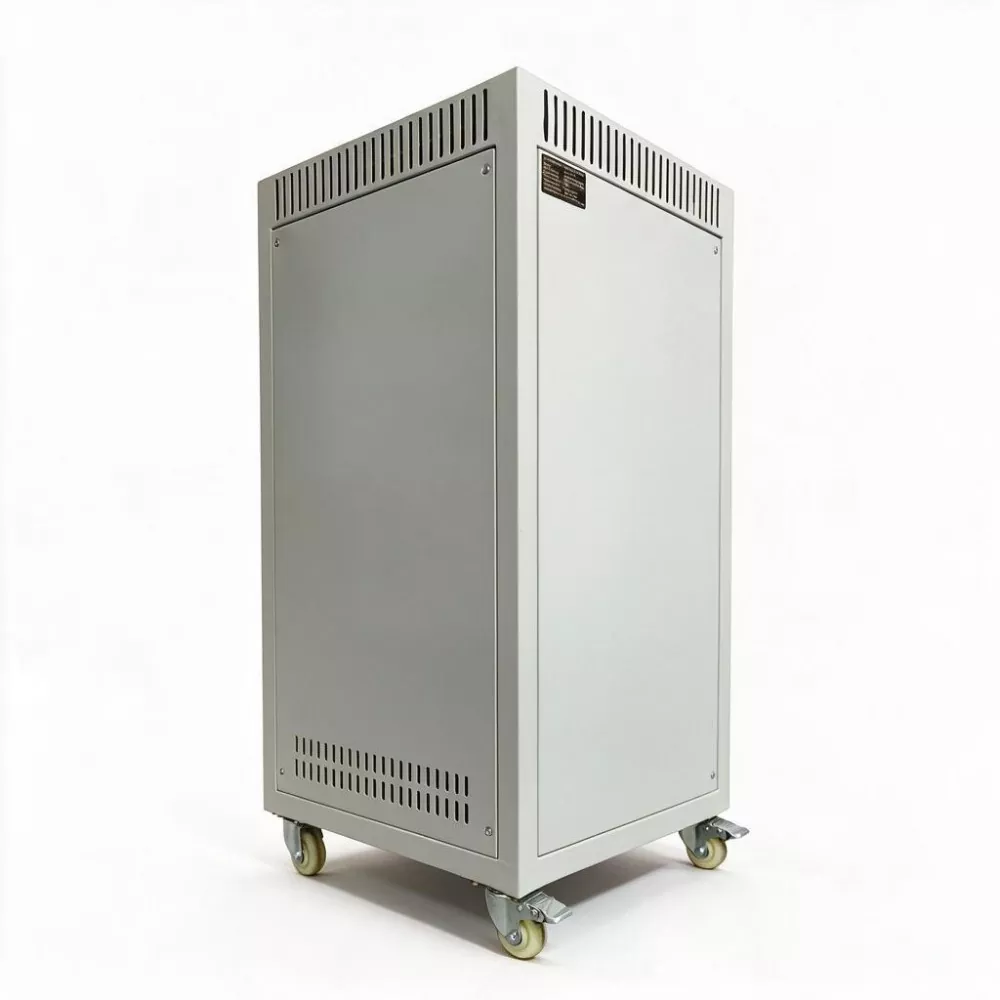

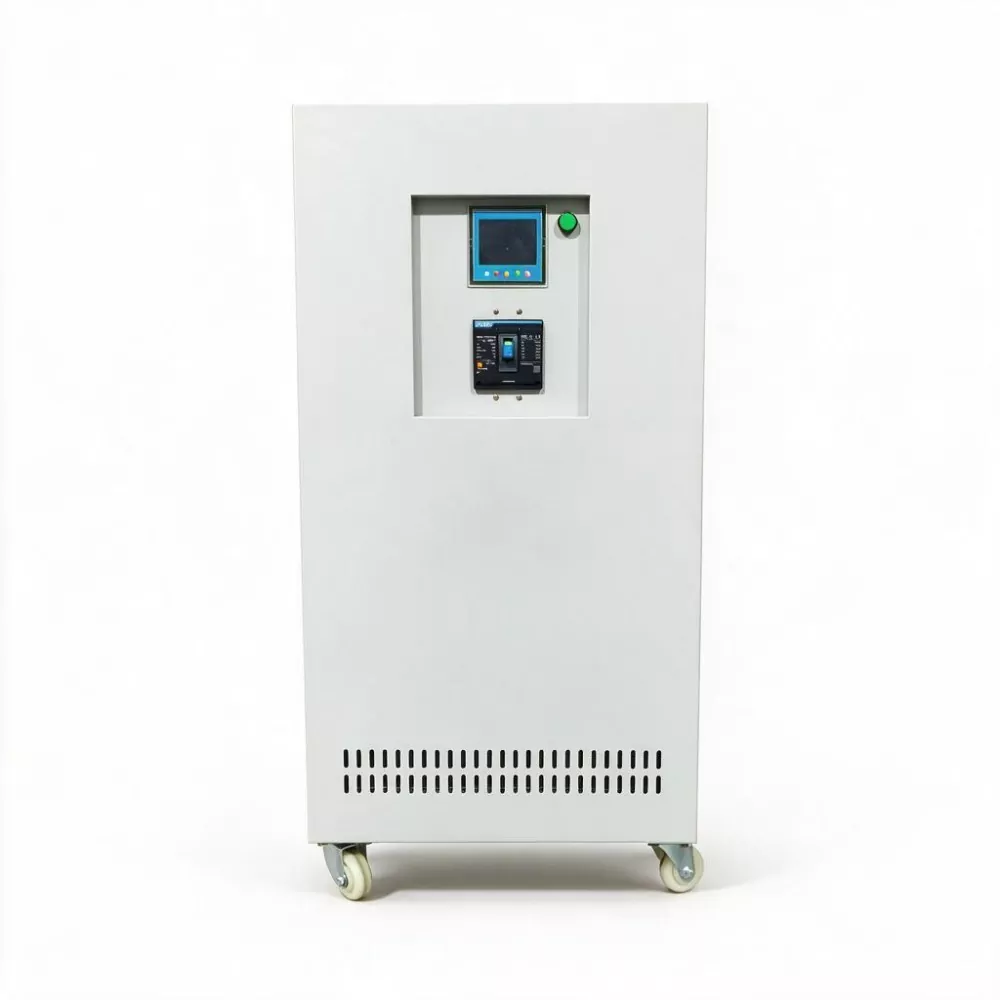

3상 100kVA SCR 정적 AVR

현대 디지털 경제의 기반은 데이터센터와 통신 네트워크입니다. 이러한 시설의 서버, 스위치 및 저장 장치에는 전력 품질에 대한 요구 사항이 매우 엄격합니다. Uptime Institute의 통계에 따르면, 데이터 센터 정전의 40% 이상이 전력 품질 문제와 직접적으로 관련되어 있으며, 이들 중 상당 부분은 완전한 정전은 아니지만 전압 강하, 깜박임 또는 장비의 보호 차단을 유발하는 고조파 간섭으로 인해 발생합니다.

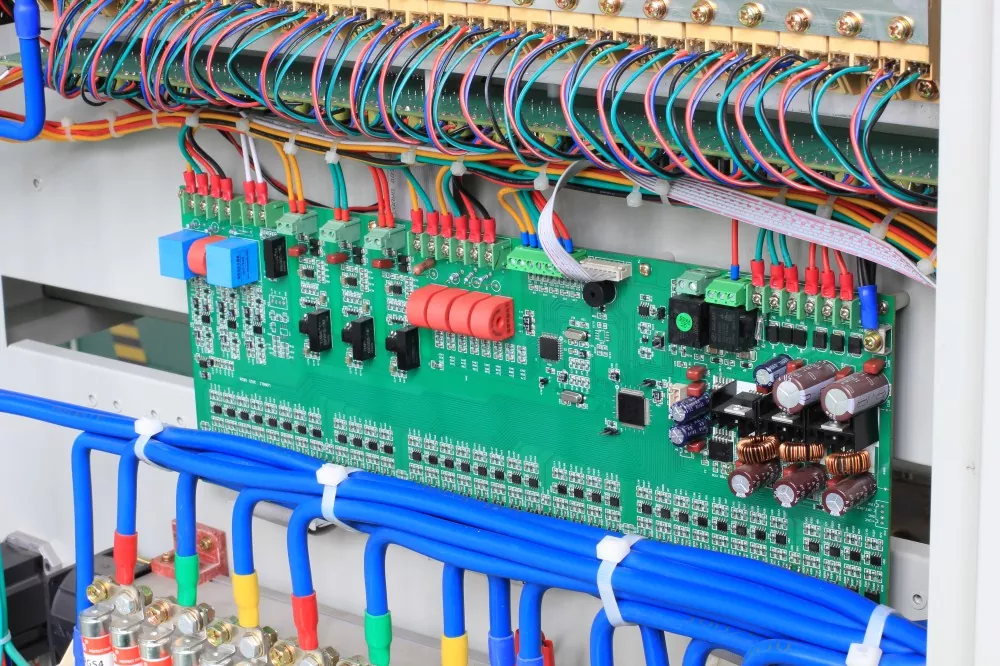

3상 100KVA SCR Static AVR은 이러한 유형의 "비정전 공급 중단"을 핵심 목표로 설계되었습니다. DSP 고속 컴퓨팅 칩과 빠른 AC 샘플링 기술을 사용하여 입력 전압의 모든 미묘한 변화를 실시간으로 모니터링합니다. 전압 변동이 발생하면 제어 시스템은 마이크로초 이내에 편차 계산을 완료하고 SCR 모듈을 구동하여 전류의 제로 크로싱 지점에서 비접촉 보상 및 스위칭을 수행하여 10ms~40ms 이내에 출력 전압을 설정 값으로 복원합니다.

제품 매개변수

기존 서보 모터 유형 전압 조정기에 비해 장점은 무엇입니까?

전체 3상 100KVA SCR Static AVR에는 기계적으로 움직이는 부품이 없으므로 카본 브러시 마모, 접촉 불량 및 스파크 발생 위험이 완전히 제거됩니다. 중단 없이 연중무휴 24시간 운영되는 데이터 센터의 경우 "유지 관리가 필요하지 않음"이란 유지 관리를 위해 가동 중지 시간을 계획할 필요가 없고 고장이 나기 쉬운 예비 부품을 보관할 필요가 없음을 의미합니다.

지능형 관리 측면에서 SBWZ-100KVA는 포괄적인 프로그래밍 가능 설정과 RS485 통신 인터페이스를 갖추고 있습니다. 유지보수 담당자는 제어실에서 3상 전압, 전류, 전력 및 장비 작동 상태를 원격으로 확인하고 과전압, 저전압 및 과전류 보호 임계값을 설정할 수 있습니다.

전력 품질에 비정상적인 경향이 있는 경우 시스템은 조기 경고를 발령하여 작동 모드를 "수동 수리"에서 "능동 예방"으로 업그레이드할 수 있습니다.

주요 특징

1. 밀리초 수준 응답

응답 시간은 10ms~40ms(조정 가능)이며 그리드 전압 변동의 첫 번째 주기 내에 조정을 완료할 수 있습니다. 과도 전압에 민감한 서버, 스위치 및 스토리지 장치와 같은 IT 부하의 경우 이 속도는 전원 공급 장치 허용 범위 내에서 보상을 완료하기에 충분하므로 비즈니스가 중단되지 않습니다.

2. 초고전압 안정화 정확도

상 전압 정확도 ±1%, 라인 전압 정확도 ±1.5%로 기존 서보형 전압 안정기의 ±3%보다 훨씬 우수합니다. 고정밀 전압 안정화는 서버 전원 공급 장치의 조정 부담을 효과적으로 줄이고 전원 모듈의 서비스 수명을 연장하며 전체 고장률을 줄일 수 있습니다.

3. 완전 비접촉식 디자인

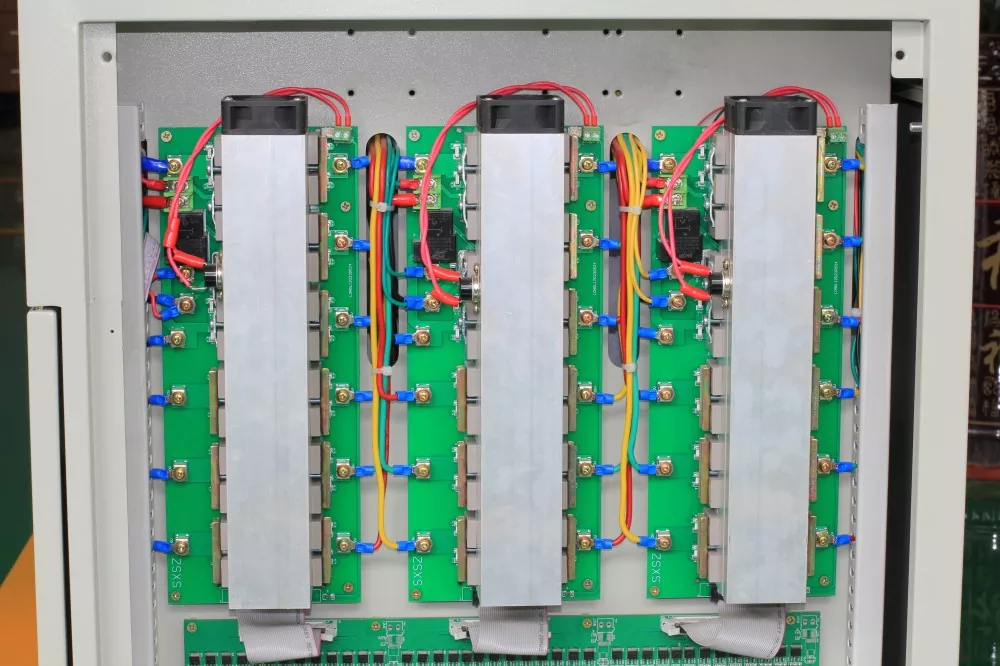

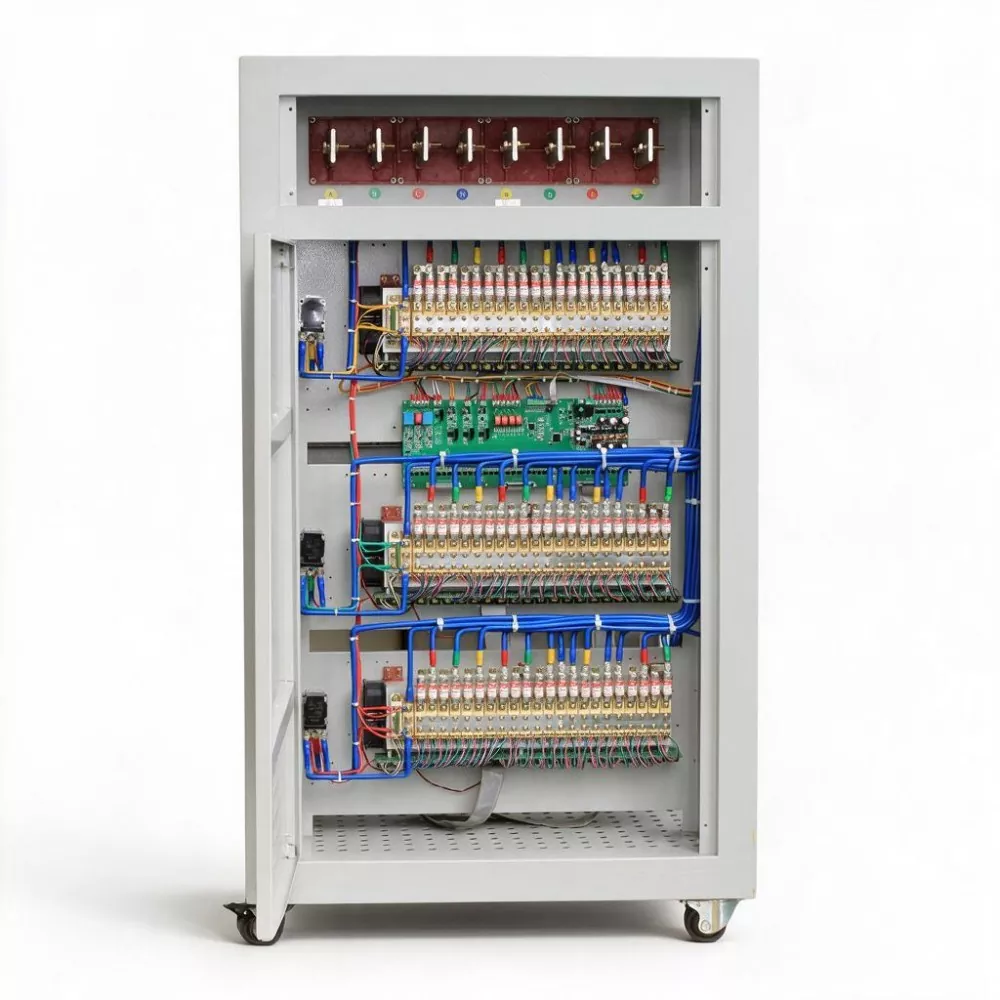

SCR 모듈은 기존 카본 브러시와 서보 모터를 대체하는 데 사용되어 전체 기계에서 기계적으로 움직이는 부품을 제거합니다. 카본 브러시 마모, 스파크 발생 또는 정기 교체와 같은 문제가 없으므로 3상 100KVA SCR 정적 AVR은 정기적인 유지 관리 중단이 불가능한 중요한 임무 현장에 특히 적합합니다.

4. 효율성 ≥ 99%

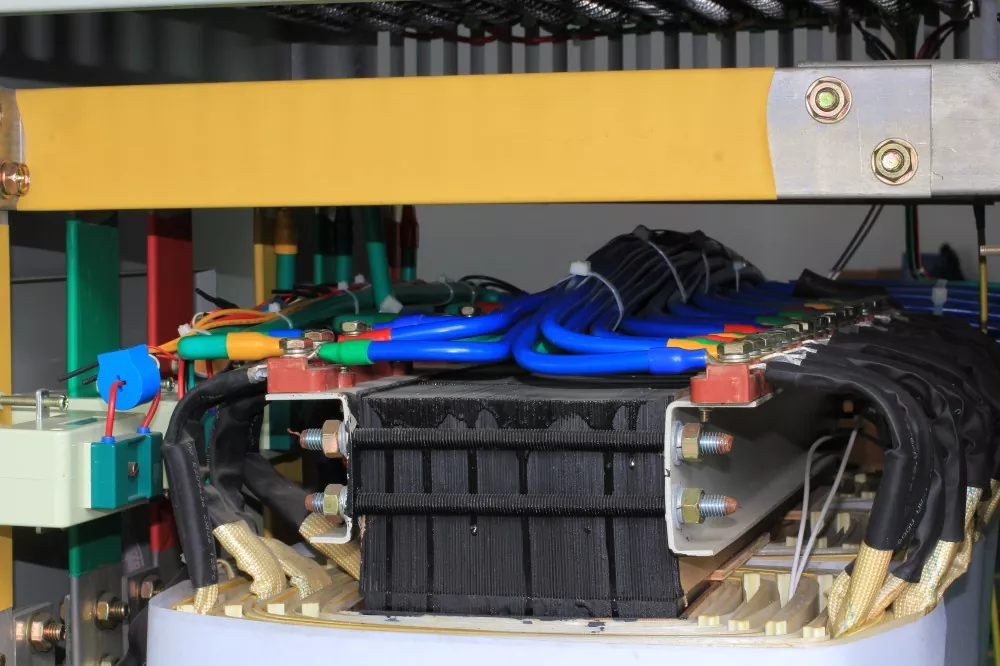

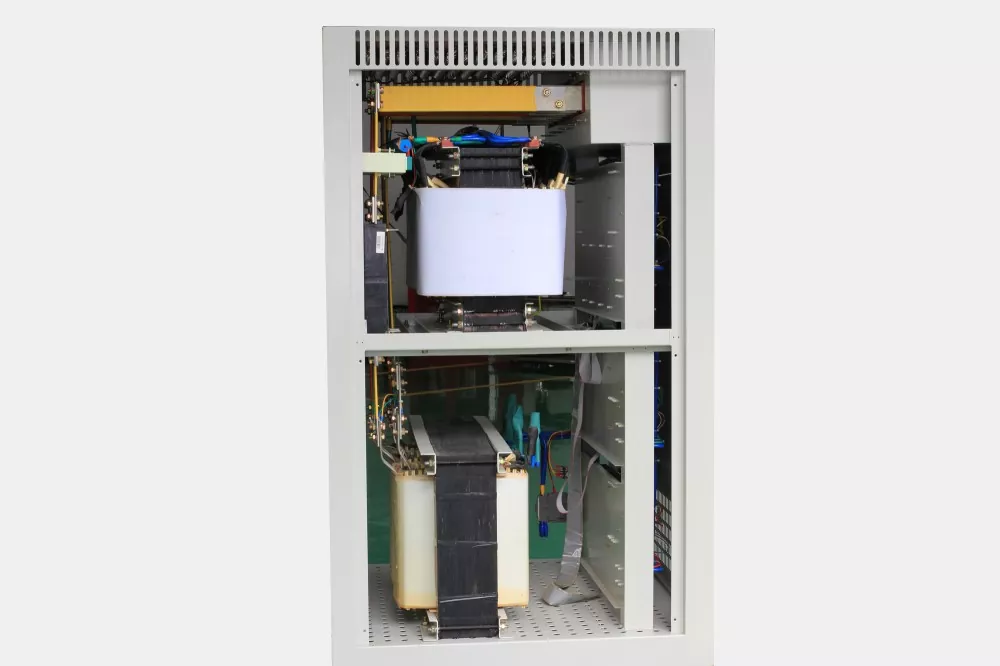

고효율 절연 변압기와 저전도 손실 SCR 모듈을 사용하면 전체 효율이 99% 이상입니다. 100KVA 용량, 연간 8,760시간 작동을 기준으로 계산하면 기존 서보형 전압안정기(효율 96%)와 비교해 연간 약 3,000~4,000kWh를 절약할 수 있어 운영비용(TCO)을 대폭 절감할 수 있다.

5. 순수 출력

출력 파형 왜곡률 < 0.1%, 증분 고조파 없음. 전압 안정기 자체는 전력망에 간섭을 일으키지 않으므로 전자기 환경(EMC)에 대한 데이터 센터의 엄격한 요구 사항을 충족합니다.

6. 지능형 모니터링 및 프로그래밍 가능한 보호

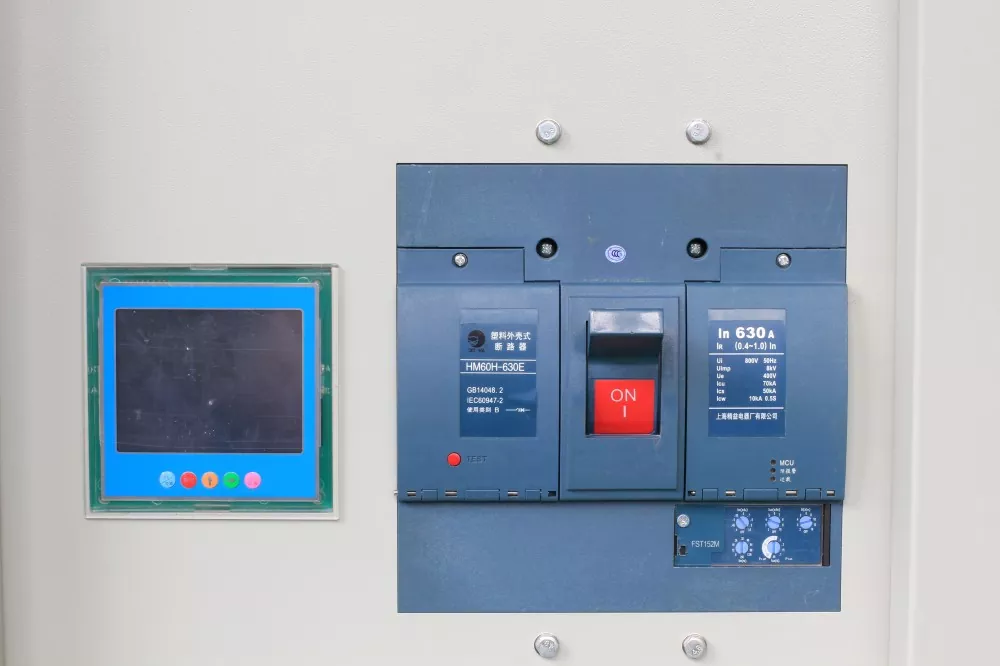

사용자가 과전압, 저전압, 과전류 보호 임계값 및 전압 안정화 정확도를 설정할 수 있도록 지원합니다. 표준 RS485 통신 인터페이스(Modbus-RTU 프로토콜)가 제공되며 이를 DCIM(데이터 센터 인프라 관리 시스템) 또는 전력 환경 모니터링 시스템에 연결하여 원격 중앙 집중식 관리를 구현할 수 있습니다.

제품 응용

1. 데이터 센터 및 클라우드 컴퓨팅 노드: IDC 컴퓨터실의 서버 캐비닛, 정밀 에어컨 및 UPS 프런트 엔드에 대한 고속 전압 안정화 보호를 제공하여 전압 저하로 인한 서버 재시작 위험을 제거합니다.

2. 통신 코어망 및 5G 허브 : 지방 통신 허브, 5G 코어망 전산실, 수도권 네트워크 융합 노드의 스위치 전원 공급 장치에 사용되어 전압 변동으로 인해 통신 장비가 오프라인 상태가 되지 않도록 보장합니다.

3. 금융 거래 시스템: 증권 거래소 및 은행 데이터 센터의 거래 서버 및 네트워크 장비에 대해 "제로 플래시 정전" 수준의 전원 공급 보장을 제공하여 거래 데이터의 무결성과 비즈니스 연속성을 보장합니다.

4. 라디오 및 TV 방송 제어 센터: TV 방송 시스템, 위성 업링크 방송국, 라디오 및 TV 네트워크 컴퓨터실의 방송 제어 장비에 사용되어 전원 공급 문제로 인한 방송 사고를 방지합니다.

5. 고급 제조 분야의 정밀 검출 장비: 반도체 웨이퍼 검사 장비, 광학 측정 장비, 3좌표 측정 장비 등 전압 변동에 극도로 민감한 장비에 순수 전압 안정화 전원 공급 장치를 제공합니다.

맞춤 서비스

KTAC는 외관 색상, 패키징 방법, 입출력 전압 범위, 특수 기능 모듈(EMI 필터 장치, 낙뢰 보호 장치, RS232/RS485 모니터링 인터페이스 등) 등을 포함한 OEM/ODM 서비스를 제공합니다. 맞춤형 솔루션을 원하시면 문의해 주세요.

FAQ

1.10ms ~ 40ms 범위의 응답 시간이 서버의 전원 공급 요구 사항을 충족할 수 있습니까?

좋아요. 표준 IT 장비 전원 공급 장치 사양에 따르면 서버용 전원 공급 장치에는 일반적으로 10ms 이상의 유지 시간이 필요합니다. SBWZ-100KVA는 가장 빠른 속도로 10ms 이내에 전압 보상을 완료할 수 있습니다. 대부분의 그리드 변동 시나리오에서 서버의 자체 전원 공급 장치는 백업 에너지 저장 장치를 활성화하지도 않아 진정한 "인식할 수 없는" 전압 안정화를 달성합니다.

2. 무접촉 전압 안정기와 UPS(무정전 전원 공급 장치)는 어떤 관계가 있습니까?

둘은 대체적이라기보다는 보완적이다. UPS는 배터리를 통해 전원을 공급하여 "정전" 문제를 해결하고, SBWZ 전압 안정기는 "불안정한 전압" 문제를 해결합니다. 전압 변동이 자주 발생하지만 정전이 거의 발생하지 않는 시나리오의 경우 안정 장치만 사용하면 전원 공급 장치 품질을 크게 향상시킬 수 있습니다. 포괄적인 보호가 필요한 시나리오의 경우 UPS 앞에 SBWZ 전압 안정기를 배치하는 것이 좋습니다. 이렇게 하면 전압 변동으로 인해 UPS가 배터리 모드로 자주 전환되는 것을 줄이고 배터리 수명을 연장할 수 있습니다.

3. 효율성 ≥ 99%는 얼마나 사실인가요? 장기적으로 얼마나 많은 전기를 절약할 수 있나요?

이 효율성 값은 전체 부하 작동 테스트를 기반으로 합니다. 100KVA 부하와 99% 효율로 장비 자체 손실은 약 1KW입니다. 기존 서보형 전압 안정기(96% 효율)를 사용하는 경우 손실은 약 4KW입니다. SBWZ-100KVA는 킬로와트시당 0.7위안, 연간 8760시간의 산업용 전기 가격으로 연간 약 (4-1) × 8760 × 0.7 ≒ 18,396위안의 전기 비용을 절약할 수 있습니다. 이는 장비의 프리미엄 비용으로부터 3년 이내에 회수될 수 있습니다.

4. 장비가 중복성을 달성하기 위해 병렬 작동을 지원합니까?

예. 병렬 중복 구성(1+1 또는 N+1)을 위한 바이패스 캐비닛을 통해 여러 SBWZ-100KVA를 구현할 수 있습니다. 한 장치가 유지 관리되거나 오류가 발생하면 다른 장치가 원활하게 부하를 대신할 수 있습니다. 특정 병렬 구성 계획은 현장 배전 아키텍처를 기반으로 설계할 당사 시스템 엔지니어에게 문의할 수 있습니다.
5. 3상 100KVA SCR Static AVR은 어떻게 열을 방출합니까?

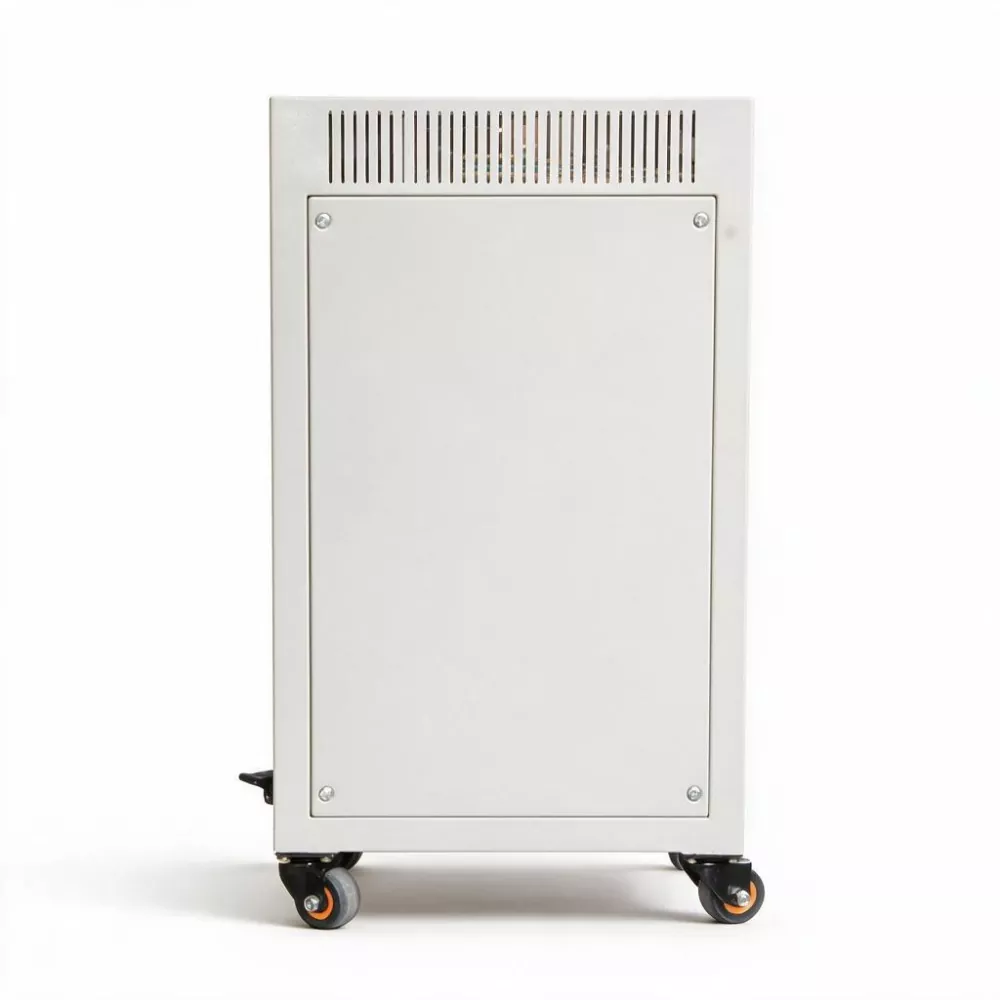

SBWZ-100KVA는 캐비닛 전면과 후면에 흡입구 및 배출구 공기 통풍구가 있는 지능형 온도 제어 강제 공기 냉각을 사용합니다. 설치 공간의 주변 온도는 -5℃ ~ 40℃, 상대습도는 90% 이하로 조절하는 것이 좋습니다. 데이터 센터 또는 통신실에 설치된 장비의 경우 해당 공간의 에어컨 환경이 요구 사항을 완전히 충족합니다. 일반 배전실에 설치된 장비의 경우 통풍이 잘 되도록 하는 것으로 충분합니다.
