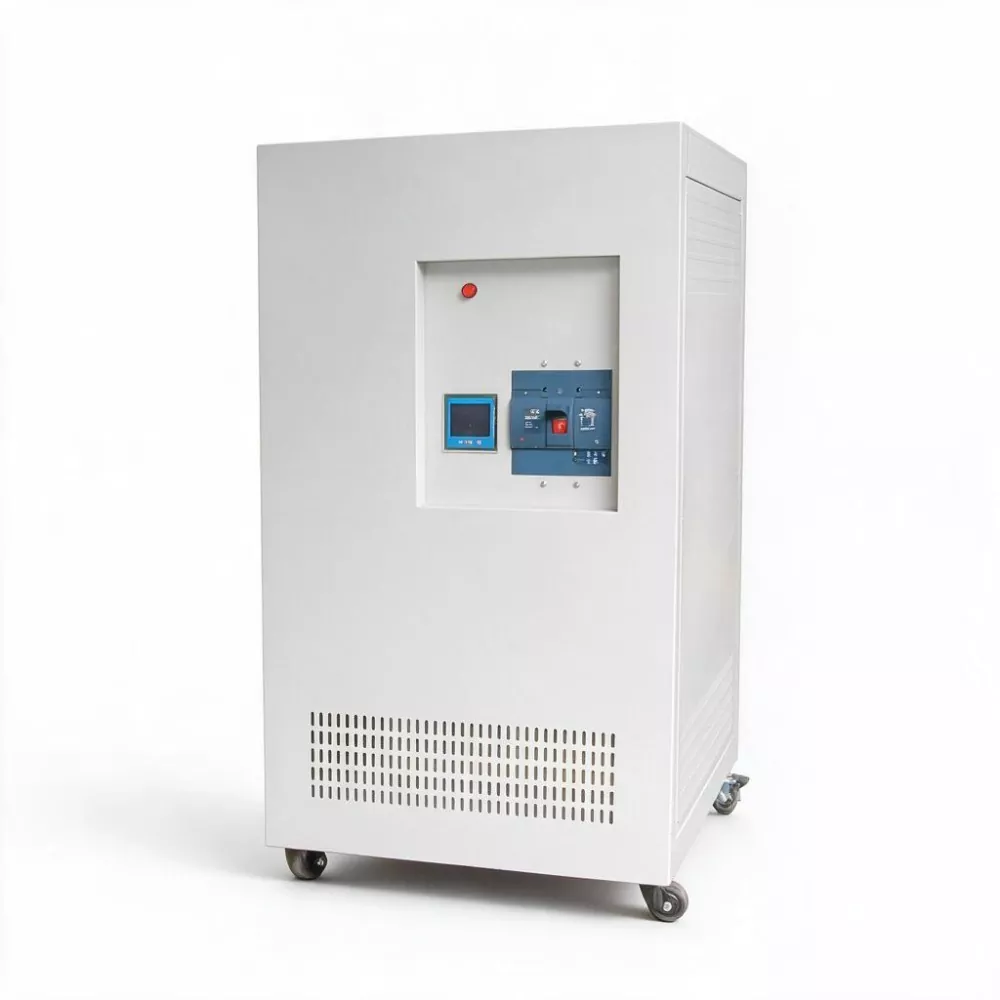

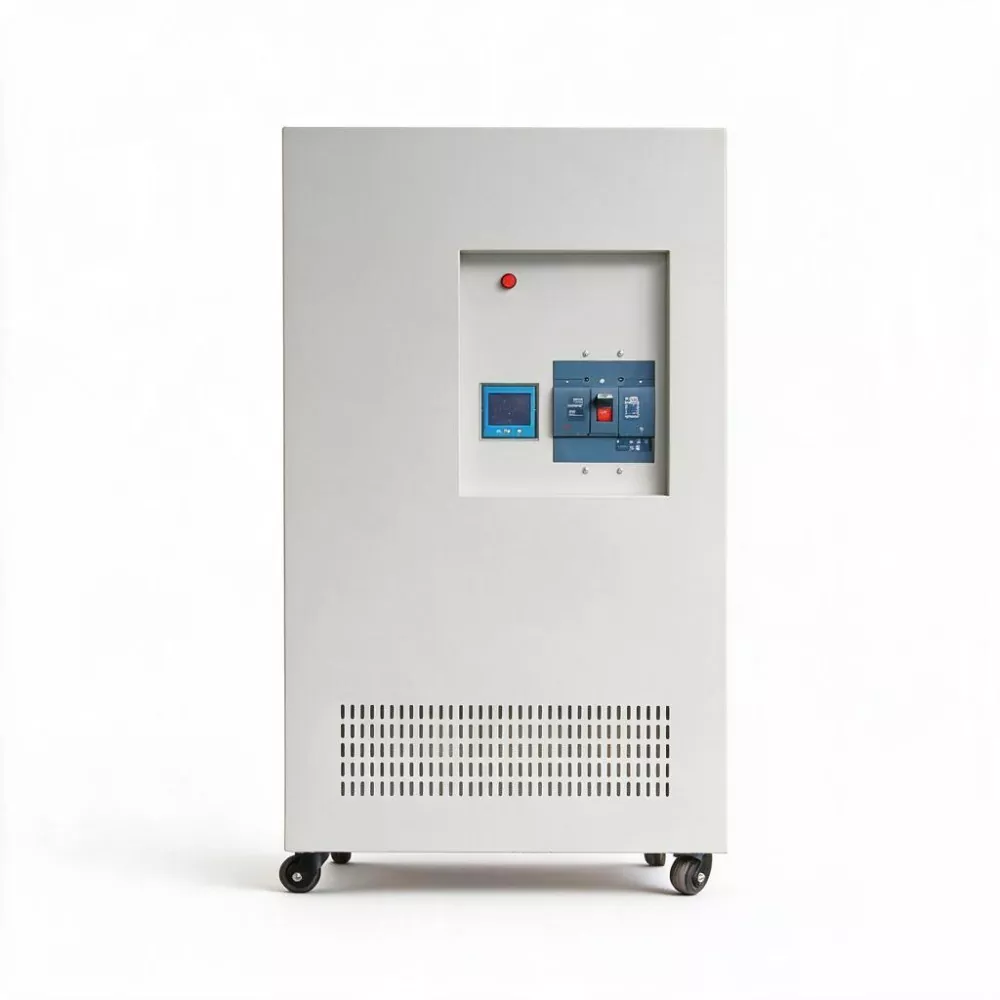

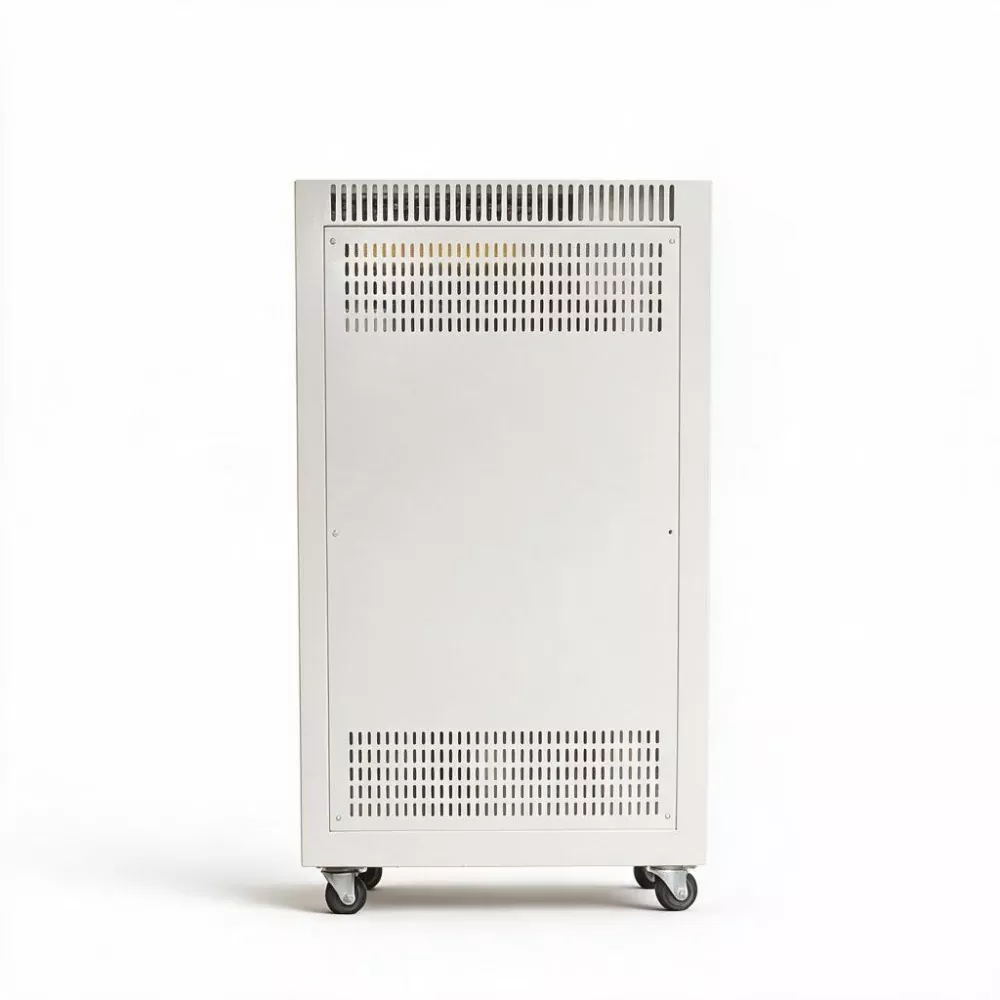

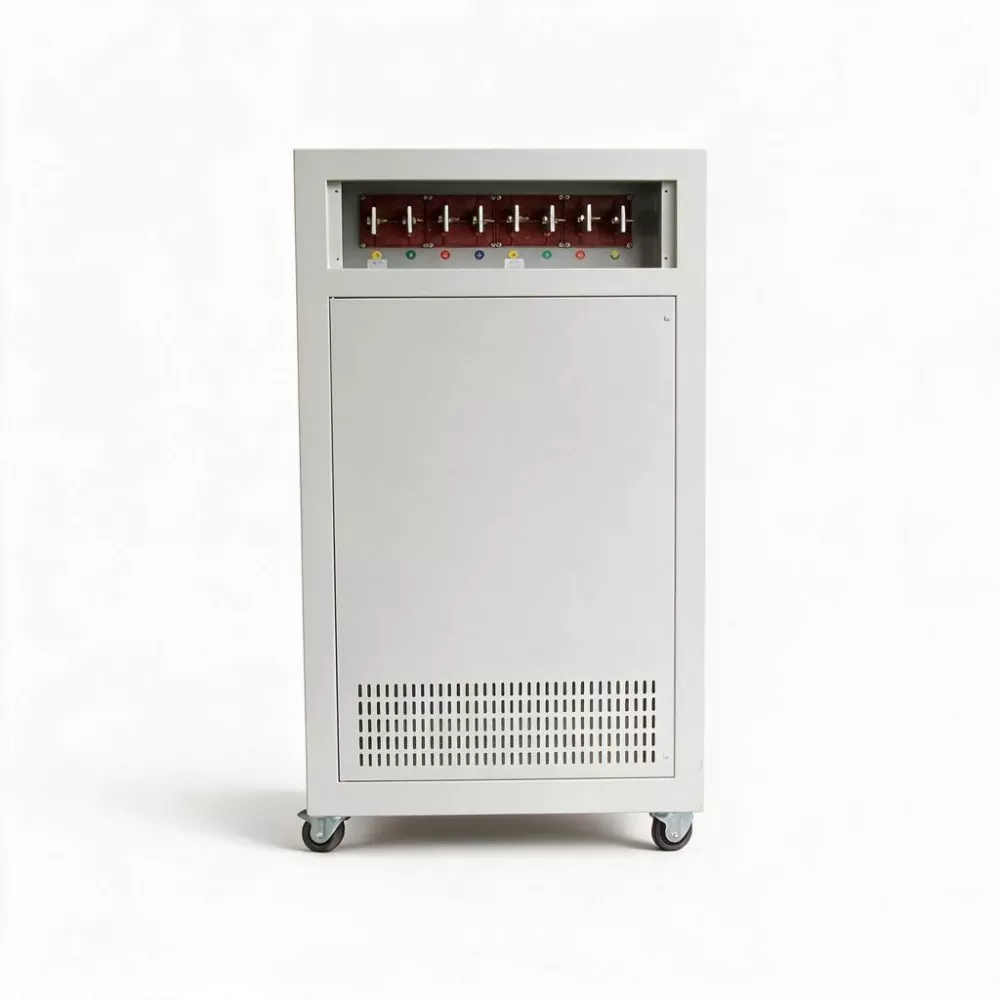

3상 500kVA SCR 정적 AVR

3상 500KVA SCR Static AVR은 현대 산업 단지 및 정밀 제조 구역에 맞게 설계된 고용량 디지털 비접촉 전압 안정화 장치입니다. 정격 용량이 500KVA이고 출력 전류가 760A인 이 제품은 DSP 디지털 제어 및 SCR 고속 보상 기술을 채택하여 10~40ms 응답 시간 내에 ±1% 고정밀 전압 조정을 달성합니다.

기본적인 전압 변동 보정 외에도 이 장치는 수동 고조파 절연을 제공하여 비선형 부하로 인한 그리드 왜곡을 억제하고 공원 EMS, APF 및 SVG 시스템과의 데이터 상호 연결을 지원하여 산업용 배전 시스템에 대한 체계적인 전력 품질 최적화를 실현합니다.

제품 매개변수

주요 특징

1. 공원 수준의 대용량

정격 용량 500KVA, 출력 전류 760A. 3상 500KVA SCR 정적 AVR은 공원의 주 배전반 또는 대규모 작업장 변전소의 수신측에 직접 설치하여 전체 배전 버스(수십 개의 장치 및 수천 평방미터의 생산 영역을 포함)에 중앙 집중식 전압 안정화 보호 기능을 제공할 수 있습니다.

2. 10ms~40ms 이내의 초고속 응답

공원 내 대규모 장비 그룹의 가동으로 인해 우수한 전력망에 전압 강하 또는 전압 변동이 발생하는 경우 SBWZ-500KVA는 밀리초 내에 보상을 완료하여 전력 변동이 공원 전체로 확산되는 것을 방지하고 연결된 모든 장치에 대한 전원 공급의 연속성을 보장합니다.

3. 자연 고조파 감쇠

절연 변압기의 전자기 결합 효과를 통해 부하 측에서 발생하는 특성 고조파(5차, 7차, 11차 등)를 30%~50% 감쇠 효과가 있습니다. 능동 전력 필터(APF)와 함께 사용하면 공원의 전반적인 고조파 관리 규정을 준수할 수 있습니다.

4. 효율성 ≥ 99%

500KVA 용량과 평균 연간 부하율 60%를 기준으로 SBWZ-500KVA는 기존 서보형 전압 안정기(96% 효율)에 비해 연간 약 (500 × 0.6 × 4% × 8760) ≒ 105,000kWh의 전기를 절약할 수 있습니다. 대규모 공원의 경우 각 장치는 연간 약 70,000~80,000위안(산업 전기 가격 kWh당 0.7위안 기준)의 전기 비용을 절약할 수 있어 상당한 경제적 이점을 제공합니다.

5. 완전 비접촉식 디자인

카본 브러쉬, 서보 모터, 기계적 마모가 없어 기존 전압 안정기의 기계적 고장으로 인한 전력 중단 위험을 제거합니다. 99.99%의 전원 공급 신뢰성을 요구하는 산업단지에서는 이 기능이 매우 중요합니다.

6. 전력 품질 게이트웨이 기능

표준 RS485 통신 인터페이스(Modbus-RTU), 이더넷 통신으로 확장 가능. 3상 전압, 전류, 전력, 고조파 왜곡률 등의 데이터를 EMS 플랫폼에 실시간 업로드하고 프런트 엔드 무효 전력 보상 장치(SVG, 커패시터 뱅크) 및 APF와 협력하여 완전한 전력 품질 폐쇄 루프 관리 시스템을 구축합니다.

제품 응용

1. 첨단산업단지: 단지 내 주 배전실의 저전압 버스에 대한 중앙 집중식 전력 품질 관리를 제공하여 단지 내 정보 기술, 생물 의학, 정밀 기기 등 기업의 전원 공급 품질을 보장합니다.

2. 대규모 제조 공장의 주 배전 시스템: 공장의 주 수신 캐비닛 측면에 설치되는 3상 500KVA SCR 정적 AVR은 전체 공장 영역(여러 작업장 포함)에 대해 전압 안정성과 고조파 절연 보호 기능을 제공합니다.

3. 반도체 및 패널 제조: 웨이퍼 공장 및 패널 공장의 플랜트 시스템(MAU, FFU, 냉각 장치, 공기 압축기 그룹)에 대한 공장 전체 전압 안정화 보호 기능을 제공하여 청정 작업장에서 환경 매개변수의 안정성을 보장합니다.

4. 신에너지 산업기지: 태양광 모듈 공장, 리튬 배터리 슈퍼 공장의 배전 시스템에 사용되며, 생산 라인에서 생산 장비의 대규모 가동 중지로 인한 전압 변동을 제거하고 자동화된 생산 라인의 안정적인 운영을 보장합니다.

5. 산업 단지의 마이크로그리드 노드: 산업 단지의 마이크로그리드(태양광 + 에너지 저장 + 충전소)에서 전압 안정화 허브 역할을 하며 분산 전원과 부하 간의 수요 공급 균형을 조정합니다.

맞춤 서비스

KTAC는 특정 프로젝트 요구 사항, 시설 조건 및 브랜드 사양을 충족하기 위해 SBWZ-500KVA에 대한 포괄적인 OEM/ODM 사용자 정의를 제공합니다.

전압 구성:입력 전압 범위(표준 ±20%, 요청 시 더 넓은 범위 제공) 및 출력 전압(380V/400V/415V)은 배전 시스템에 맞게 공장에서 설정됩니다.

인클로저 및 보호: 실내 설치용 표준 IP20; 옵션으로 제공되는 차양, 단열 및 난방/제습 모듈을 통해 실외 또는 먼지가 많은 환경에서 IP54 업그레이드가 가능합니다.

통신 및 모니터링:RS485(Modbus-RTU) 표준; EMS, SCADA 또는 DCS 플랫폼과 통합하기 위한 옵션 이더넷, Profibus-DP 또는 산업용 IoT 모듈.

기능 모듈: 요청 시 내장 EMI 필터링, 서지 보호(SPD) 또는 전용 APF/SVG 조정 인터페이스를 통합할 수 있습니다.

병렬 작동: 로드 공유 및 자동 장애 조치 기능을 갖춘 중복 병렬 구성(2개 또는 3개 장치)은 99.99% 가용성이 필요한 미션 크리티컬 애플리케이션용으로 설계되었습니다.

브랜딩 및 문서화: 귀하의 브랜드 요구 사항에 맞는 맞춤형 색상, 로고 인쇄, 포장 디자인 및 다국어 설명서.

FAQ

1. SBWZ-500KVA, APF, SVG의 차이점은 무엇입니까? 그들은 어떻게 함께 일합니까?

· SBWZ-500KVA는 전압 안정성을 담당합니다. 전압 변동을 신속하게 보상하고 전압을 ±1% 이내로 유지합니다.

· APF는 고조파 제어를 담당합니다. 부하에 의해 생성된 특성 고조파를 동적으로 보상하고 필터링합니다.

· SVG는 무효 전력 보상을 담당합니다. 시스템의 무효 전력을 신속하고 동적으로 보상하여 역률을 개선합니다.

세 가지가 서로를 보완합니다. SBWZ-500KVA는 통신 인터페이스를 통해 전력 품질 데이터를 EMS 플랫폼에 업로드하고 EMS는 시스템 상태에 따라 APF 및 SVG 활성화를 지능적으로 예약하여 완전한 전력 품질 폐쇄 루프 거버넌스 시스템을 구성합니다.

2. 500KVA 용량에 해당하는 프런트 엔드 전기 장비에 대한 요구 사항은 무엇입니까?

삼상 380V 500KVA의 정격전류는 약 760A입니다. 전단에 1000A 이상의 용량을 갖는 프레임형 차단기(ACB)를 구성하는 것이 좋습니다. 인입선의 구리 부스바는 TMY 80×6mm 이상의 사양을 권장하며, 인입 케이블은 YJV 3×185mm² + 2×95mm² 병렬 2개 또는 YJV 3×300mm² + 2×150mm² 1개를 권장합니다. 구체적인 구성은 실제 배전 시스템 다이어그램과 라인 길이를 기반으로 계산되어야 합니다.

3. 3상 500KVA SCR Static AVR을 실외 환경에 설치할 수 있나요?

표준 SBWZ-500KVA는 실내 설치형(보호 수준 IP20)입니다. 실외 설치(컨테이너형 배전실, 실외 박스형 변전소 등)가 필요한 경우 보호 수준을 IP54(먼지 및 물 튀김 보호용)로 업그레이드하고 자외선 차단층, 단열층, 난방 제습 장치를 추가할 수 있습니다. 설치환경조건을 사전에 알려주시기 바랍니다.

4. 중복 병렬 작동을 위해 여러 SBWZ-500KVA 장치를 어떻게 구성할 수 있습니까?

전용 병렬 제어 캐비닛을 통해 2개 또는 3개의 500KVA 안정 장치를 병렬로 작동할 수 있습니다. 병렬 시스템은 부하 분산 및 중복 백업을 지원합니다. 한 장치에 오류가 발생하거나 유지 관리가 필요한 경우 나머지 장치가 자동으로 모든 부하를 떠맡을 수 있습니다. 병렬 방식은 프로젝트 설계 단계에서 결정되어야 합니다. 자세한 구성 계획은 시스템 엔지니어에게 문의하세요.

5. 장비 운반 및 설치 시 특별히 고려해야 할 사항이 있나요?

SBWZ-500KVA의 순중량은 886kg입니다. 운송 중에는 지게차 또는 리프팅 장비가 필요합니다. 캐비닛 하단에는 표준 지게차 소켓과 리프팅 링이 있습니다. 설치 기초는 C30 콘크리트로 타설되어야 하며 장비 고정을 위해 예비 나사 구멍이 있어야 합니다. 캐비닛을 제자리에 놓은 후 수평을 맞추고(공차 ±2mm/m), 수신 및 출력 라인용 구리 버스바를 연결해야 합니다.
