모델: SVC-20KVA
기술: MCU 제어 기능이 있는 서보 모터 유형
단계: 단일 위상
입력 전압: 140-260V
출력 정밀도: ±3%
인증: CE(사용 가능)
리드타임: 10-15일
모델: SVC-15KVA
기술: MCU 제어 기능이 있는 서보 모터 유형
단계: 단일 위상
입력 전압: 140-260V
출력 정밀도: ±3%
인증: CE(사용 가능)
리드타임: 10-15일

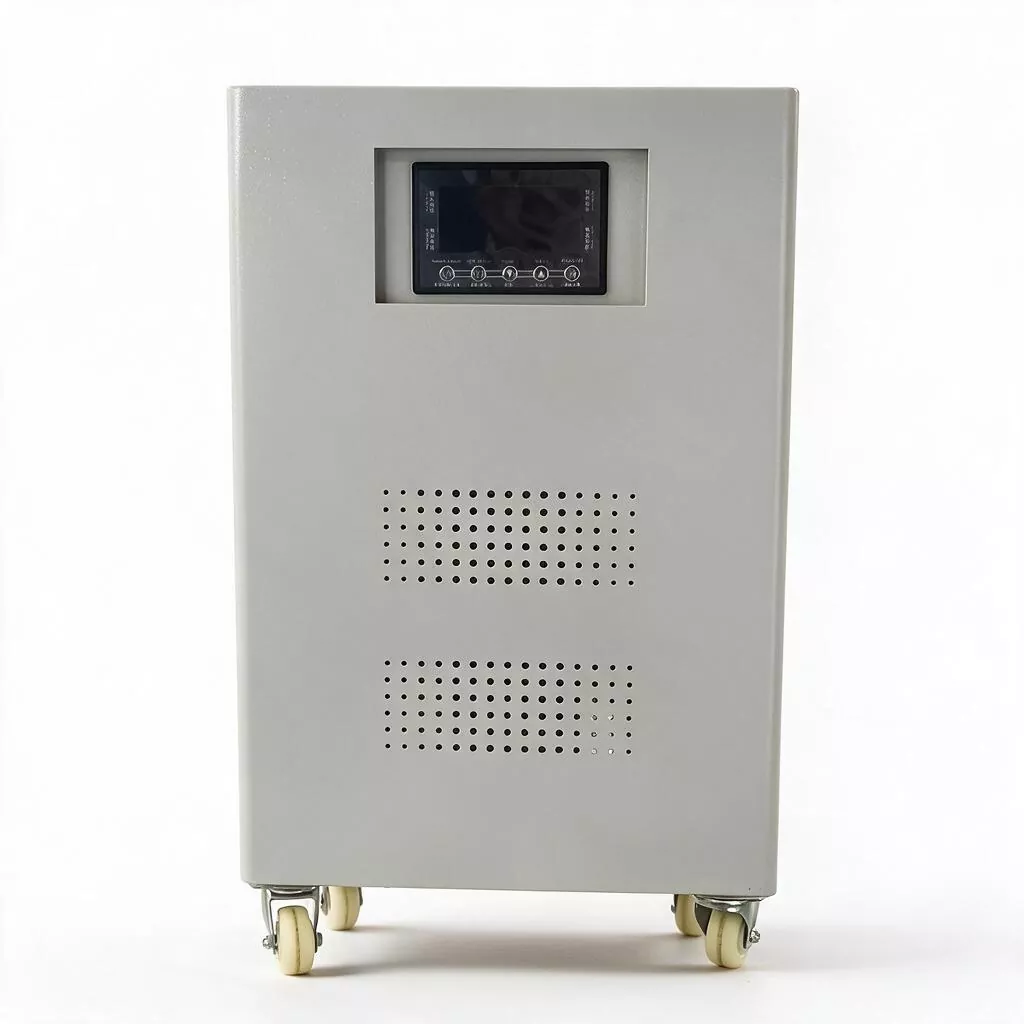

모델: SVC-10KVA
기술: MCU 제어 기능이 있는 서보 모터 유형
단계: 단일 위상
입력 전압: 140-260V
출력 정밀도: ±3%
인증: CE(사용 가능)
리드타임: 10-15일
서보전압안정기라고도 불리는 서보모터형 자동전압조정기(AVR)는 단권변압기를 따라 이동하는 서보모터 구동 카본 브러시를 이용하여 안정적인 출력전압을 지속적으로 조정 및 유지하는 고정밀 전압안정장치이다. 고정 변압기 탭 사이를 전환하는 릴레이 유형 AVR과 달리 서보 모터 AVR은 일반적으로 설정된 출력 전압의 ±1% ~ ±3% 내에서 훨씬 더 높은 정밀도로 부드럽고 무단계 전압 보정을 제공합니다.
작동 원리는 간단하면서도 정교합니다. 자동 샘플링 제어 회로가 입력 전압을 지속적으로 모니터링합니다. 그리드 전압이 변동하거나 부하가 변동되면 제어 회로는 신호를 보내 서보 모터를 구동하고 자동 변압기의 카본 브러시 위치를 조정합니다. 이러한 기계적 조정은 변압기 비율을 실시간으로 변경하여 전압 편차를 보상하고 안정적인 출력을 제공합니다. 조정은 단계 기반이 아닌 연속적이므로 서보 모터 AVR은 파형 왜곡을 생성하지 않으며 증분 고조파를 발생시키지 않습니다.
1. 단상 대 3상 – 단상 SVC 시리즈(10-50KVA)는 주거용, 상업용 및 경공업 응용 분야용으로 설계되었습니다. 3상 SBW 시리즈(10-150KVA)는 각 위상을 별도로 조절하여 3상 출력의 자동 균형을 맞추는 기능을 갖추고 있으며 이는 산업 기계, 생산 라인 및 통신 시스템에 매우 중요합니다.
2. 전력 용량 - 20~30%의 안전 여유를 두고 총 부하를 계산합니다. SVC 시리즈는 10-50KVA를 포괄합니다. SBW 시리즈는 150KVA까지 확장됩니다.
3. 입력 전압 범위 - 표준 모델은 380V/400V/415V ±20%(3상)를 허용합니다. 요청 시 더 넓은 범위를 사용할 수 있습니다.
4. 출력 정밀도 - 서보 모터 기술은 릴레이 유형 AVR(±8%)보다 훨씬 더 엄격한 ±1% ~ ±3% 조절 정확도를 제공합니다.
개별 전압 레벨 사이를 이동하는 릴레이 유형 AVR과 달리 서보 모터 AVR은 연속적이고 무단계 전압 보정을 제공합니다. 이는 ±1% ~ ±3%의 출력 정밀도를 제공합니다. 이는 작은 전압 편차로도 오작동이나 생산 결함이 발생할 수 있는 의료 기기, CNC 기계, 산업용 로봇과 같은 민감한 장비에 필수적입니다.
전압 수정은 전자 스위칭이 아닌 변압기 탭 조정을 통해 이루어지기 때문에 서보 모터 AVR은 파형 왜곡을 생성하지 않으며 증분 고조파를 발생시키지 않습니다. 출력 파형은 순수한 사인파로 유지되므로 이 장치는 전력 품질이 가장 중요한 민감한 전자 장비, 시청각 시스템 및 정밀 기기에 전원을 공급하는 데 이상적입니다.
서보 모터 AVR은 96%~98%의 효율 등급을 달성합니다. AC-AC 직접 변환으로 에너지 손실을 최소화하고, 고효율 토로이달 트랜스포머를 사용하여 전력 소모를 더욱 절감합니다. 장비 수명 전체에 걸쳐 이는 상당한 에너지 비용 절감으로 이어집니다.
10% 입력 전압 변화에 대한 응답 시간이 1초 미만인 서보 모터 AVR은 갑작스러운 전압 강하 또는 서지를 신속하게 교정할 수 있습니다. 이러한 신속한 사이클별 보정은 점진적인 전압 드리프트와 갑작스러운 과도 현상으로부터 연결된 장비를 보호합니다.
SBW 시리즈는 각 단계를 독립적으로 조절하는 것이 특징입니다. 3상을 모두 함께 조절하는 AVR과 달리 SBW 장치는 각 위상을 개별적으로 모니터링하고 조정하여 단상 부하가 고르지 않게 분산된 경우에도 3상 출력의 균형을 자동으로 조정합니다. 이는 위상 불균형으로 인해 모터 과열, 효율성 감소 및 장비 고장이 발생할 수 있는 산업 응용 분야에 매우 중요합니다.
SVC 및 SBW 시리즈 모두 과전압 보호, 저전압 보호, 과부하 보호, 단락 보호, 과열 보호 등 완벽한 보호 기능을 통합하고 있습니다. AC 2000V/1min의 절연내력으로 안전성을 보장합니다.
SVC 및 SBW 시리즈는 가격 면에서 뛰어난 경쟁 우위를 갖춘 성숙하고 입증된 설계를 대표합니다. 이 AVR은 토로이달 변압기를 주요 전압 조정 장치로 사용하여 누설 자속 없이 최적의 자기 성능을 달성합니다.
SVC 시리즈 - 단상(10-50KVA): 민간 응용 분야를 위한 기존 서보 모터 전압 조정기입니다. 엘리베이터, 에어컨, 히터, 전기 스토브, 대형 냉동고 및 집 전체 전압 관리에 이상적입니다. 10KVA, 15KVA, 20KVA, 30KVA, 40KVA 및 50KVA로 제공됩니다.

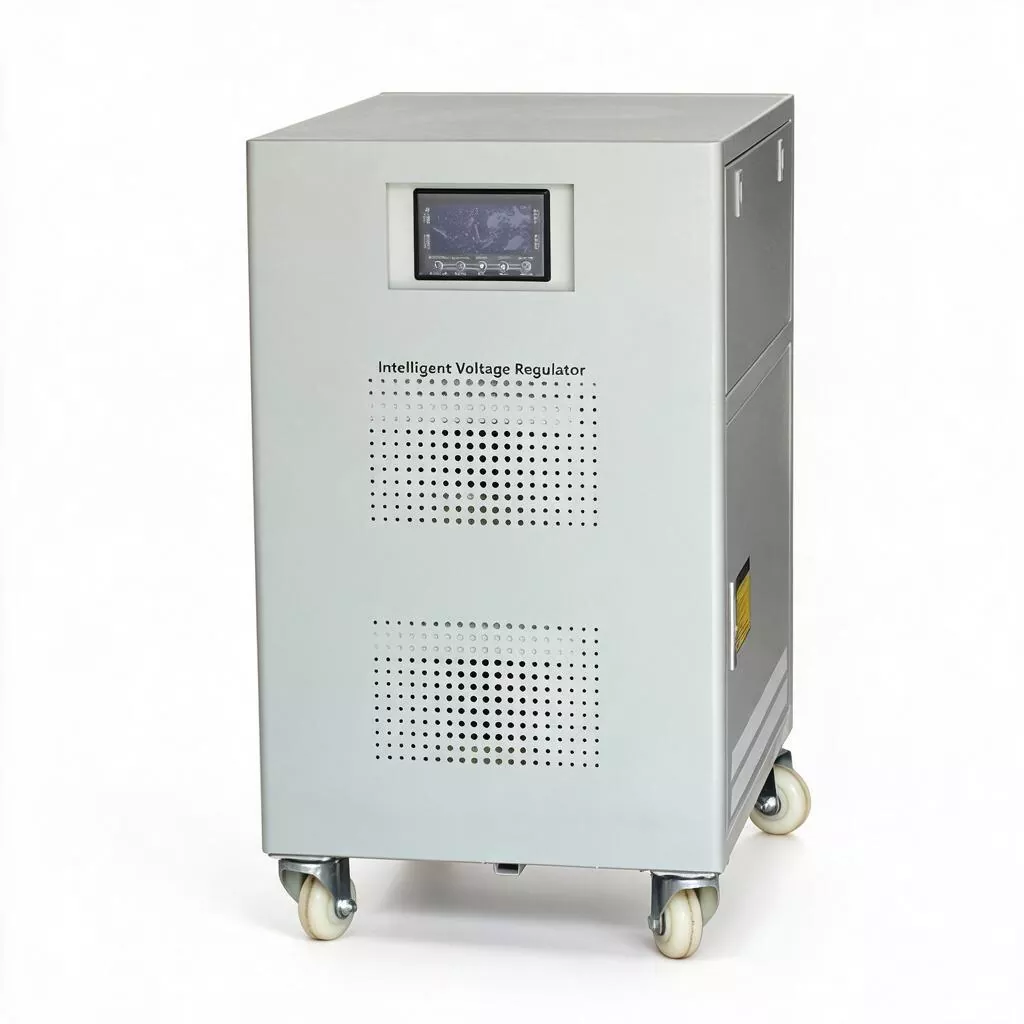

SBW 시리즈 - 3상(10-150KVA): 별도의 위상 조절 기능을 갖춘 산업용 등급 3상 서보 모터 AVR입니다. 생산 라인, 엘리베이터, 자동화 장비, 레이저 장비, 산업용 로봇, 의료 장비 및 통신 시스템에 이상적입니다. 10KVA, 15KVA, 20KVA, 30KVA, 50KVA, 60KVA, 80KVA, 100KVA, 120KVA 및 150KVA로 제공됩니다.
산업 제조: 생산 결함이나 가동 중지 시간을 유발하는 전압 변동으로부터 생산 라인, CNC 기계, 산업용 로봇 및 자동화 장비를 보호합니다.
의료 시설: 의료 영상 장비, 진단 장치 및 생명 유지 시스템에 안정적인 전력 공급을 보장합니다.
상업용 건물: 엘리베이터, HVAC 시스템, 조명 및 보안 시스템을 보호합니다.
통신: 장비, 스위칭 시스템 및 데이터 센터를 보호합니다.
주거 및 민간: 에어컨, 난방 및 여러 가전제품을 갖춘 대형 주택의 집 전체 전압 관리.
KTAC는 2004년부터 20년 이상 지속적인 전원 공급 장치 제조 경험을 바탕으로 8,000m² 이상의 생산 현장, 100명 이상의 전문 직원을 갖춘 3개의 공장을 통해 품질과 신뢰성을 제공하며 30개 이상의 국가에 수출하고 있습니다. 우리는 맞춤형 인클로저 색상, 로고 인쇄, 포장 디자인 및 매개변수 맞춤화를 포함한 OEM/ODM 서비스를 지원합니다.
A: 서보 모터 AVR은 ±1% 정밀도, 파형 왜곡 없음 및 높은 비용으로 연속적이고 무단계 전압 조정을 위해 모터 구동 카본 브러시를 사용합니다. 릴레이 유형 AVR은 ±8% 정밀도, 빠른 응답 및 저렴한 비용으로 고정 변압기 탭 간을 전환합니다. 민감한 장비와 고정밀 요구 사항에 맞게 서보 모터를 선택하십시오. 일반 가전 제품 보호를 위해 릴레이 유형을 선택하십시오.
A: 적절한 유지 관리를 통해 서보 모터 AVR은 10~15년 이상 지속될 수 있습니다. 카본 브러시는 사용 빈도와 전압 변동 정도에 따라 3~5년마다 교체해야 할 수 있는 마모 부품입니다.
답: 그렇습니다. SBW 시리즈는 각 위상을 별도로 조정하여 단상 부하가 고르지 않게 분산된 경우에도 3상 출력의 균형을 자동으로 조정하는 기능을 갖추고 있습니다.
A: SVC 및 SBW 시리즈는 모두 96%~98%의 효율성을 달성하여 덜 효율적인 전압 조정 방법에 비해 에너지 비용을 크게 절감합니다.
