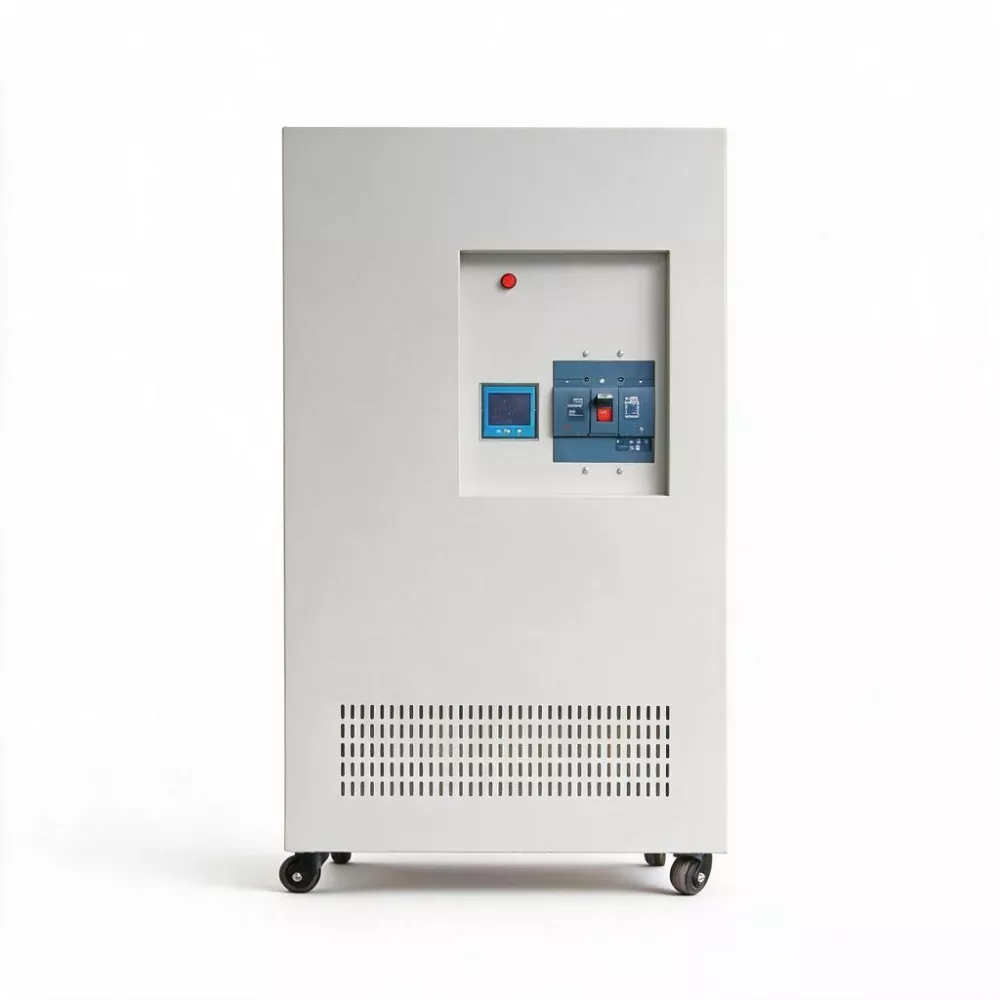

3상 1000kVA SCR 정적 AVR

대규모 인프라 및 중공업 환경을 위해 설계된 3상 1000KVA SCR Static AVR은 1000KVA/1520A의 비접촉 전압 안정화를 제공합니다. 150% 과부하 용량(30초), 이중 냉각 및 IEC 61850 통신을 통해 항구, 광산, 데이터 센터 및 시설 전력 파견 센터에 대한 안정적인 통합을 보장합니다.

대규모 인프라에 대한 전원 공급 장치 보장은 어떤 과제에 직면합니까?

1. 극심한 부하 충격.

항구 해안 크레인의 대형 크레인은 단일 전력 용량이 500KW 이상일 수 있습니다. 여러 장치가 동시에 시작되면 과도 전류 충격이 수 메가와트 수준에 도달할 수 있습니다. 광산의 대형 파쇄기는 시동 시간이 최대 수십 초에 달하며, 그 동안 전압은 지속적으로 낮게 유지됩니다. 이러한 작업 조건은 전압 안정화 장비의 동적 및 열 안정성과 충격 저항에 대해 매우 엄격한 요구 사항을 부과합니다.

2. 가혹한 환경 조건.

항만 장비는 염수 안개 침식에 지속적으로 노출되는 반면, 광산 장비는 먼지가 많은 환경에 노출됩니다. 노천 광산의 유통 시설은 -30℃에서 50℃에 이르는 극심한 온도차를 견뎌야 합니다. 전압 안정기는 전압을 안정화해야 할 뿐만 아니라 이러한 가혹한 조건에서도 안정적으로 작동해야 합니다.

3. 가동 중지 시간 요구 사항 없이 지속적인 생산이 가능합니다.

대형 벌크 화물 터미널의 운영이 중단되면 20만톤 화물선의 억류 비용은 하루 수십만 달러에 달한다. 광산 호이스트가 멈추면 지하 작업은 생산 중단의 위협에 직면하게 됩니다. 이러한 맥락에서 전원 공급 장비의 신뢰성은 작동 보장입니다.

디자인  장점

· 대용량 이중화 설계 : 정격 용량 1000KVA, 순간 과부하 용량은 1시간 동안 120%, 30초 동안 150%로 대형 모터 그룹의 동시 기동 충격을 차분하게 처리할 수 있습니다.

· 중복 냉각 시스템: 이중 지능형 온도 조절 팬이 장착되어 있으며, 하나는 사용 중이고 다른 하나는 백업용입니다. 기본 팬에 장애가 발생하면 백업 팬이 자동으로 작동하여 장비가 고온 환경에서 지속적으로 작동하도록 합니다.

· 견고한 구조 설계: 캐비닛 크기 1030×1000×1970mm, 순 중량 1850kg, 두꺼운 판금 및 견고한 섀시를 사용하여 탁월한 내진 성능을 제공합니다.

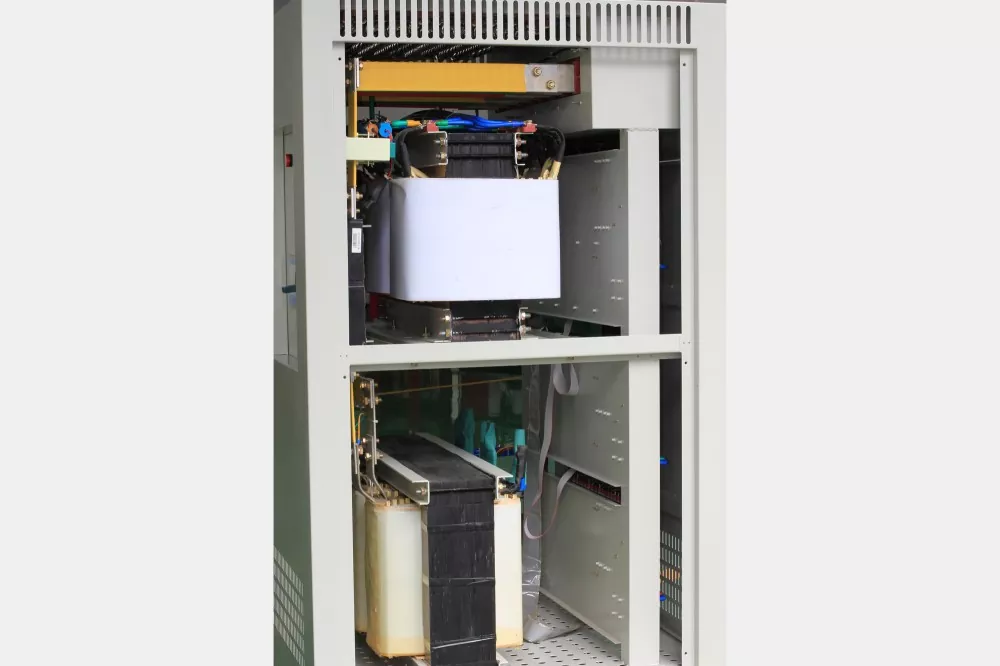

· 절연 변압기의 자연스러운 장점: 전자기 결합을 통해 입력과 출력 사이의 전기적 절연을 달성하고 낙뢰 서지 및 그리드 피크에 대한 자연적인 저항을 가지며 특히 전력망 인프라가 약한 원격 대규모 광산 지역, 항구 등에 적합합니다.

스마트 관리의 장점

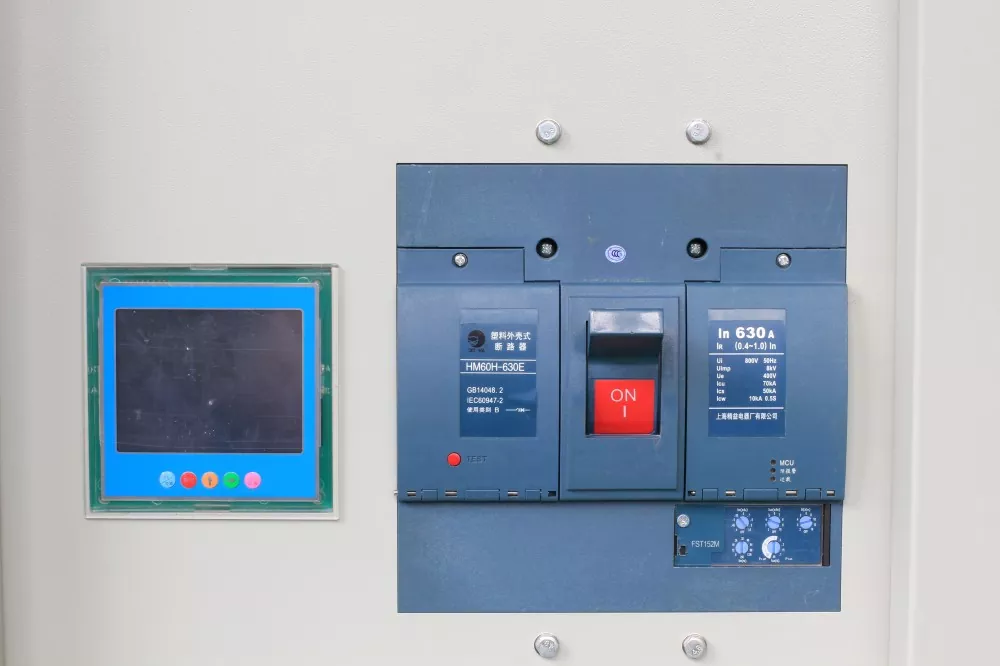

3상 1000KVA SCR Static AVR은 주력 제품으로 더욱 완벽한 모니터링과 통신 기능을 탑재했다. 표준 RS485 인터페이스 외에 이더넷 통신, 광섬유 통신 등으로 확장이 가능해 IEC 61850 등 전력산업 표준 프로토콜을 지원하며, 대규모 시설의 DCC(Power Dispatching Center)와도 원활하게 연결될 수 있다. 디지털 LED 디스플레이는 3상 전압, 전류, 전력, 부하율, 내부 온도 등 모든 차원의 작동 매개변수를 동시에 표시할 수 있습니다.

제품 매개변수

주요 특징

1. 메가볼트암페어급 초대용량

정격 용량 1000KVA, 출력 전류 1520A로 항구 갠트리 크레인의 전체 전원 공급 버스, 중형 광산의 전체 리프팅 및 파쇄 시스템 또는 대규모 데이터 센터의 전체 IT 부하 그룹을 포괄할 수 있습니다.

2. 극한의 과부하 용량

120% 정격 부하에서 1시간, 150% 정격 부하에서 30초를 견딜 수 있습니다. 항만 내 다수의 갠트리 크레인이 동시에 기동하거나 광산 분쇄기 그룹이 동시 작동하는 등 극한 작업 조건의 경우 SBWZ-1000KVA는 바이패스가 필요 없으며 지속적으로 안정적인 출력 전압을 제공할 수 있습니다.

3. 이중 냉각 설계

기본 및 백업 간 자동 전환 기능이 있는 듀얼 팬 중복 설계를 사용합니다. 콘센트의 온도 제어 전략은 온도가 40℃인 환경에서 최대 부하로 작동할 때 내부 온도 상승이 60℃ 이내로 엄격하게 제어되도록 최적화되었습니다.

4. 고효율

1000KVA 용량의 일반적인 작업 조건과 65%의 평균 연간 부하율에서 기존 서보형 전압 안정기(효율 96%)와 비교하여 SBWZ-1000KVA는 연간 약 (1000×0.65×4%×8760) ≒ 227,760kWh의 전기를 절약할 수 있습니다. kWh당 0.7위안의 산업용 전기 가격으로 계산하면 연간 전기 절감액은 약 160,000위안입니다. 2년 이내에 전기 절감액으로 장비 증분 투자 비용을 회수할 수 있습니다.

5. 완벽한 환경 보호

캐비닛 보호 수준은 IP40 또는 IP54로 맞춤 설정할 수 있어 항만, 광산, 야외 프로젝트 등 열악한 설치 환경에 적합합니다. 튼튼한 판금 구조와 내진 기반 설계는 충격이 큰 작업 영역의 설치 요구 사항을 충족합니다.

6. 포괄적인 DCC(Power Dispatch Center) 통합 기능

RS485 통신 인터페이스를 표준 탑재하고 이더넷, 광섬유 통신 및 IEC 61850 프로토콜로 확장 가능합니다. 모든 차원의 운영 데이터(3상 전압/전류/전력/전기 에너지 품질/온도/경보 상태)를 실시간 업로드하여 대규모 인프라 전력 파견 센터의 원격 모니터링 및 중앙 집중식 관리 요구 사항을 충족합니다.

제품 응용

1. 항만 및 터미널: 갠트리 크레인, 포털 크레인, 고무 타이어 갠트리 크레인 및 벨트 컨베이어와 같은 대규모 선적 및 하역 장비에 중앙 집중식 전압 안정화 보호를 제공하여 항만 운영 효율성을 보장하고 전압 문제로 인한 장비 고장을 줄입니다.

2. 광업 및 야금: 광산 호이스트, 대형 파쇄기, 볼 밀, 진동 스크린 및 벨트 컨베이어와 같은 대용량 장비의 전원 공급 시스템에 사용되어 채광 및 선광 공정의 연속성을 보장합니다.

3. 대규모 데이터 센터 및 클라우드 컴퓨팅 허브: IT 부하 그룹, 정밀 공조 시스템 및 초대형 데이터 센터의 UPS 프런트 엔드를 위한 매우 깨끗하고 신뢰성이 높은 전압 안정화 전원 공급 장치를 제공합니다.

4. 공항 인프라: 공항 내비게이션 조명 시스템, 자동 수하물 분류 시스템, 탑승교 전원 시스템 및 터미널 건물의 핵심 전자 기계 장비의 전원 공급에 사용됩니다.

5. 대규모 산업 단지 및 경제 기술 개발 구역: 전체 단지의 주요 수신 라인에 대한 핵심 전력 품질 관리 장비로서 전체 단지에 대한 전압 안정성, 고조파 절연 및 전력 품질 데이터 지원을 제공합니다.

6. 국가 수준의 연구 시설: 대형 가속기, 초전도 실험실, 핵융합 연구 장치 등 전력 품질 요구 사항이 매우 높은 대규모 과학 시설에 안정적인 전원 공급을 제공합니다.

맞춤 서비스

KTAC는 외관 색상, 패키징 방법, 입출력 전압 범위, 특수 기능 모듈(EMI 필터 장치, 낙뢰 보호 장치, RS232/RS485 모니터링 인터페이스 등) 등을 포함한 OEM/ODM 서비스를 제공합니다. 맞춤형 솔루션을 원하시면 문의해 주세요.

FAQ

1. 1000KVA 안정기의 과부하 용량은 얼마입니까? 여러 대의 대형 모터의 동시 시동을 견딜 수 있습니까?

SBWZ-1000KVA의 과부하 용량은 정격 부하의 120%를 1시간, 정격 부하의 150%를 30초 동안 견딜 수 있습니다. 대규모 모터 그룹의 동시 시동의 경우 충격 전류 지속 시간이 30초 이내인 한 스태빌라이저는 바이패스 모드로 전환하지 않고도 온라인 상태를 유지하고 작동할 수 있습니다. 특히 극한의 시동 조건(예: 총 시동 전력이 1500KVA를 초과하는 경우)의 경우 시스템 설계 단계에서 소프트 스타트 솔루션을 구성할 수 있습니다.

2. 이 3상 1000KVA SCR 정적 AVR은 10KV/0.4KV 변압기와 어떻게 협력합니까?

SBWZ-1000KVA는 10KV/0.4KV 변압기(일반적으로 1250KVA ~ 2000KVA)의 저전압 측 버스에 설치됩니다. 이는 변압기와 대용량 부하 사이에 '안정화 절연층'을 삽입하는 것과 같습니다. 안정기 전단에는 프레임형 차단기(ACB)를 보호 및 격리 스위치로 구성하고, 후단에는 특정 부하 구역에 맞게 분전함 구성을 권장합니다.

3. 1850kg 중량을 어떻게 운반하고 설치하나요?

장비 베이스에는 지게차, 유압식 핸들링 차량 또는 크레인을 사용하여 위치를 지정할 수 있는 지게차 구멍과 리프팅 링이 있습니다. 운송 중에는 장비가 목재 지지대로 고정되고 내부 주요 구성 요소는 충격 흡수 재료로 채워져 있습니다. 기초 설치 현장에서는 두께가 ≥150mm인 C30 콘크리트 타설과 사전 설정된 M12 앵커 볼트를 사용해야 합니다. 구체적인 설치 치수 및 하중 요구 사항은 "설치 매뉴얼"에서 확인할 수 있습니다.

4. 듀얼 중복 팬의 안정적인 스위칭을 어떻게 달성합니까?

두 개의 팬 각각에는 독립적인 전원 공급 회로와 제어 회로가 있습니다. 메인 팬이 작동 중이면 대기 팬은 대기 모드가 됩니다. 메인 팬이 고장나거나 속도가 설정된 임계값보다 낮으면 제어 시스템은 1초 이내에 자동으로 대기 팬으로 전환하고 동시에 통신 인터페이스를 통해 경보 신호를 보냅니다. 이 설계는 단일 팬에 장애가 발생하더라도 장비가 여전히 최대 부하에서 정상적으로 작동할 수 있도록 보장합니다.

5. 대규모 프로젝트에 기존 서보형 안정 장치 대신 SBWZ 시리즈를 권장하는 이유는 무엇입니까?

두 가지 핵심 이유는 다음과 같습니다. 하나는 속도입니다. 서보 유형 안정기의 응답 시간은 일반적으로 두 번째 범위에 있으며 그리드 변동(수십 ~ 수백 밀리초 지속)에 거의 응답할 수 없습니다. SBWZ의 응답 시간은 10ms~40ms로 변동을 효과적으로 포착하고 보상할 수 있습니다. 두 번째는 신뢰성입니다. 서보형 안정 장치의 카본 브러시는 마모되기 쉬운 부품이며 고전력 응용 분야에서 더 빨리 마모되므로 교체를 위해 정기적인 정지가 필요합니다. SBWZ는 완전 비접촉식 설계로 유지 관리를 위한 차단이 필요하지 않으며 훨씬 더 높은 신뢰성을 제공합니다. 대규모 인프라의 경우 이러한 두 가지 차이점이 전원 공급 시스템의 가용성 수준을 직접적으로 결정합니다.

6. 3상 1000KVA SCR Static AVR을 그리드 연결 발전 시스템(예: 태양광 발전소 또는 풍력 발전소)에 사용할 수 있습니까?

좋아요. SBWZ-1000KVA는 50/60Hz의 이중주파수를 지원하며 신에너지 발전소의 발전소 전력계통에 사용할 수 있습니다. 승압 스테이션의 스위치 전원 공급 장치, 제어 시스템, 소방 및 환기 장비에 안정적인 전원을 제공합니다. 또한 태양광 발전소의 야간 또는 조명이 약한 기간 동안 스테이션 전력이 그리드 공급에 전적으로 의존하는 경우 전압 안정기는 스테이션의 장비가 그리드의 전압 변동에 영향을 받지 않도록 보장할 수 있습니다.
