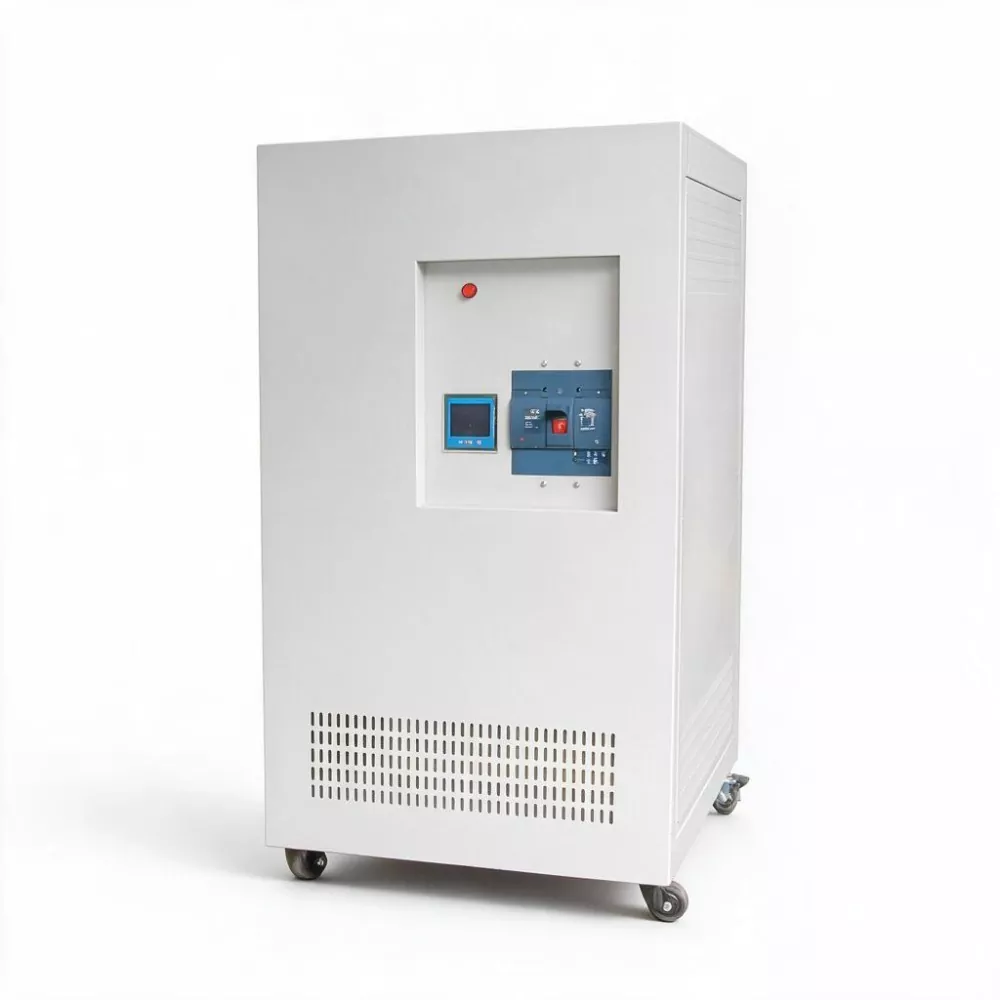

KTAC까다로운 산업 환경을 위한 전력 품질 솔루션을 제공하며,3상 500kVA SCR 정적 AVR안정적인 장비 작동을 위해 안정적인 3상 전압이 필수적인 애플리케이션용으로 설계되었습니다. 고용량 전력 처리와 솔리드 스테이트 SCR 조정을 결합한 이 유형의 정적 AVR은 산업 사용자가 기계적 스위칭 구성 요소에 의존하지 않고도 전압 변동을 관리하는 데 도움이 됩니다.
3상 500kVA SCR Static AVR은 제어되고 안정적인 전압이 필요한 산업 전기 시스템을 위한 대용량 자동 전압 조정 솔루션입니다. 500kVA 정격은 상당한 전기 부하에 적합하며, SCR 기반 정적 조정은 신속한 전자 조정을 가능하게 합니다. 기존의 기계적으로 제어되는 전압 안정기와 비교하여 정적 AVR은 더 빠른 응답을 제공하고 움직이는 스위칭 부품과 관련된 마모를 줄일 수 있습니다. 공장, 생산 라인, 자동화 시스템, 데이터에 민감한 장비 및 기타 전력이 중요한 애플리케이션의 경우 올바른 AVR을 선택하려면 전압 범위, 부하 특성, 위상 구성, 설치 조건, 보호 기능 및 유지 관리 요구 사항을 고려해야 합니다.
목차
- 3상 500kVA SCR 정적 AVR이란 무엇입니까?
- 정적 AVR 시스템에서 SCR 기술이 중요한 이유는 무엇입니까?
- 평가할 주요 기능은 무엇입니까?
- 주요 기술 고려사항 요약
- 500kVA 정적 AVR은 어디에 사용될 수 있습니까?
- 적합한 산업용 AVR을 어떻게 선택해야 합니까?
- 기업은 어떤 운영상의 이점을 기대할 수 있습니까?
- 자주 묻는 질문
- 결론
3상 500kVA SCR 정적 AVR이란 무엇입니까?
3상 500kVA SCR Static AVR은 공칭 피상 전력 용량이 500kVA인 3상 전기 시스템의 전압을 안정화하도록 설계된 자동 전압 조정기입니다. 용어SCR실리콘 제어 정류기를 말하며, 전력을 전자적으로 제어하는 데 사용되는 반도체 스위칭 장치입니다.
모터 구동 기계 구성 요소에 의존하는 기존 서보 안정기와 달리 SCR 정적 AVR은 전자 스위칭 및 제어를 사용합니다. 이 설계는 전압 교란을 신속하게 수정해야 하는 경우와 빈번한 기계적 움직임으로 인해 유지 관리 요구 사항이 증가할 수 있는 경우에 특히 적합합니다.
대규모 산업용 부하의 경우 전압 안정성은 단순히 편의성의 문제가 아닙니다. 기본 작동 범위를 지속적으로 벗어나는 전압은 모터, 자동화 장비, 제어 시스템, 생산 기계 및 민감한 전자 장치에 영향을 미칠 수 있습니다. 따라서 올바르게 지정된 정적 AVR은 전체 전력 품질 전략 내에서 중요한 구성 요소가 될 수 있습니다.
정적 AVR 시스템에서 SCR 기술이 중요한 이유는 무엇입니까?
SCR 정적 AVR의 주요 차이점은 비접촉 전자 조절 방법입니다. 반도체 스위칭을 사용하면 조정기가 권선을 가로질러 이동하는 기계적 접촉에 의존하지 않고 전압을 조정할 수 있습니다.
이 아키텍처는 다음과 같은 몇 가지 실질적인 이점을 제공할 수 있습니다.
- 빠른 전압 보정:전자 스위칭은 들어오는 공급의 변화에 신속하게 대응할 수 있습니다.
- 모터 구동 조정 없음:조절 프로세스에서는 기계식 서보 모터가 지속적으로 움직일 필요가 없습니다.
- 기계적 마모 감소:움직이는 조절 구성 요소가 적어서 장기적인 유지 관리가 단순화될 수 있습니다.
- 동적 하중에 대한 적합성:빠른 수정은 산업 부하가 자주 변경되는 경우 유용할 수 있습니다.
- 연속 자동 운전:제어 시스템은 전기 상태를 모니터링하고 출력을 자동으로 조절할 수 있습니다.
정적 SCR 조정기의 업계 사례를 보면 500kVA 등급 시스템을 포함하여 광범위한 용량 범위에서 3상 모델을 사용할 수 있습니다. 기술 구성은 제조업체마다 다르므로 입력 전압, 출력 전압, 조정 정확도, 응답 특성, 냉각 및 보호 기능은 항상 실제 프로젝트 사양과 비교하여 확인되어야 합니다.
평가할 주요 기능은 무엇입니까?
고전력 3상 용량
500kVA 등급은 이 AVR 카테고리를 소규모 사무실 부하가 아닌 대규모 전기 설치에 적합하게 지정합니다. 설치 전에 엔지니어는 실제 연결된 부하, 시작 전류, 수요 프로필, 역률 및 예상되는 향후 확장을 계산해야 합니다.
정적 SCR 규제
SCR 기술은 전자 전압 조정을 제공합니다. 이는 특히 신속한 전압 보정과 빈번한 조정이 필요한 애플리케이션과 관련이 있습니다.
자동 모니터링 및 제어
산업용 AVR은 관련 전기 매개변수를 지속적으로 모니터링하고 구성된 작동 범위에 따라 출력을 자동으로 조절해야 합니다. 명확한 제어 인터페이스를 통해 시운전과 일상적인 검사가 더욱 쉬워집니다.
보호 기능
고용량 전압 조정 장비는 보호 아키텍처와 함께 평가되어야 합니다. 특정 설계에 따라 보호에는 과전압, 저전압, 과부하, 단락, 위상 관련 결함, 과열 및 비정상적인 작동 조건과 같은 조건이 포함될 수 있습니다.
산업용 설치 디자인
500kVA에서는 물리적 설치가 중요한 엔지니어링 고려 사항이 됩니다. 프로젝트 팀은 인클로저 크기, 환기, 열 방출, 케이블 라우팅, 유지 관리 공간, 접지, 환경 조건 및 서비스 직원의 접근을 검토해야 합니다.
주요 기술 고려사항 요약
| 매개변수 | 확인해야 할 사항 | 중요한 이유 |
|---|---|---|
| 정격 용량 | 500kVA | 시스템의 의도된 피상 전력 용량을 정의합니다. |
| 위상 구성 | 삼상 | 현장의 배전 아키텍처와 일치해야 합니다. |
| 규제 기술 | SCR 정적 제어 | 전자식, 비접촉식 전압 조정 기능을 제공합니다. |
| 입력 전압 | 프로젝트 요구 사항에 따라 확인 | AVR이 사용 가능한 유틸리티 또는 발전기 공급 장치와 일치하는지 여부를 결정합니다. |
| 출력 전압 | 연결된 장비에 따라 확인 | 다운스트림 장비가 필요한 전압을 수신하는지 확인합니다. |
| 빈도 | 50Hz, 60Hz 또는 프로젝트별 요구 사항 | 전기 시스템 및 연결된 부하와 일치해야 합니다. |
| 보호 | 과전압, 저전압, 과부하 및 기타 적용 가능한 기능 | 보다 안전하고 안정적인 작동을 지원합니다. |
| 냉각 | 지정된 냉각 장치를 확인하십시오. | 지속적인 고출력 작동을 위해서는 적절한 열 관리가 중요합니다. |
참고: 구성, 전압 범위, 정확도, 치수, 보호 및 기타 매개변수는 AVR 모델마다 다를 수 있으므로 구매하기 전에 장비 제조업체에 정확한 전기 사양을 확인해야 합니다.
500kVA 정적 AVR은 어디에 사용될 수 있습니까?
전압 변동이 장비 성능이나 생산 연속성을 방해할 수 있는 산업 시설에는 고용량 3상 정적 AVR을 고려할 수 있습니다. 일반적인 적용 분야는 다음과 같습니다.
- 제조 공장:생산 기계 및 자동화 시스템을 위한 안정적인 전력 조건을 지원합니다.
- CNC 및 정밀 장비:민감한 제어 전자 장치에 대해 보다 일관된 전기 공급을 유지하는 데 도움이 됩니다.
- 산업 자동화:PLC 제어 장비, 드라이브, 센서 및 제어 캐비닛이 포함된 시설에 유용합니다.
- 통신 및 전자 장비:민감한 전자 시스템에 영향을 미치는 공급 전압 불안정성을 관리하는 데 도움이 될 수 있습니다.
- 인쇄 및 처리 장비:안정적인 전압은 긴 생산 주기 동안 일관된 기계 작동을 지원할 수 있습니다.
- 상업 및 인프라 시설:대규모 3상 부하에 자동 전압 조정이 필요한 곳에 적용될 수 있습니다.
AVR의 적합성은 용량만으로 판단하기보다는 항상 실제 전기 환경에서 판단해야 합니다. 500kVA 등급이 모든 500kVA 부하 프로필이 동일한 구성에 적합하다는 것을 자동으로 의미하지는 않습니다.
적합한 산업용 AVR을 어떻게 선택해야 합니까?
3상 500kVA SCR Static AVR을 선택하려면 전기 시스템에 대한 엔지니어링 평가부터 시작해야 합니다. 다음 체크리스트는 구매자가 견적을 요청하기 전에 기술 요구 사항을 구성하는 데 도움이 될 수 있습니다.
- 들어오는 전압을 기록하십시오.설치 현장의 공칭 전압과 실제 변동 범위를 확인하십시오.
- 실제 부하를 계산합니다.현재 운전 수요, 최대 수요, 모터 시동 특성 및 계획된 확장을 고려하십시오.
- 민감한 장비를 식별합니다.CNC 기계, 전자 장치, 자동화 시스템, 의료 기기 또는 기타 정밀 부하가 연결되어 있는지 확인하십시오.
- 3상 구성을 확인합니다.전선 수, 중립 요구 사항, 접지 배열 및 위상 균형을 확인하십시오.
- 출력 요구 사항을 정의합니다.필요한 조정 전압과 허용 공차는 구매 전에 지정되어야 합니다.
- 보호 및 우회 옵션을 검토하세요.유지 관리 및 오류 처리 요구 사항이 사양에 포함되어야 합니다.
- 설치조건을 확인하세요.온도, 습도, 먼지, 환기, 고도, 실내외 위치, 유지관리 공간 등이 장비 선택에 영향을 미칠 수 있습니다.
산업용 전압 안정화 솔루션을 비교하는 구매자에게 유용한 기준점은 SCR 정적 AVR 기술과 기존 서보 기반 조정 간의 차이점입니다. 적절한 선택은 필요한 응답, 부하 특성, 환경 조건, 서비스 전략 및 전체 시스템 설계에 따라 달라집니다.
기업은 어떤 운영상의 이점을 기대할 수 있습니까?
대용량 AVR의 가치는 단순히 전압을 변경하는 것 이상입니다. 올바른 크기와 설치를 통해 전압 조정은 전기적 일관성을 개선하기 위한 광범위한 전략의 일부가 될 수 있습니다.
잠재적인 운영상의 이점은 다음과 같습니다.
- 다운스트림 장비의 전압 조건이 더욱 일관됩니다.
- 조정기의 설계된 작동 범위 내에서 전압 변동에 대한 노출이 줄어듭니다.
- 기계적으로 조정된 조절 시스템에 비해 전자 반응이 빠릅니다.
- 움직이는 기계적 조정 구성요소에 대한 의존도가 줄어듭니다.
- 지속적으로 작동하는 산업 시스템에 대한 적합성이 향상되었습니다.
- 전력 품질 요구 사항을 관리하기 위한 보다 구조화된 접근 방식입니다.
그러나 AVR은 다른 전력 품질 장비를 대체할 수 있는 보편적인 제품은 아닙니다. 전압 조정, 서지 보호, 고조파 필터링, 역률 보정, 백업 전원 및 무정전 전원 공급 장치 시스템은 다양한 전기 문제를 해결합니다. 완전한 프로젝트 평가를 통해 실제로 필요한 기능이 무엇인지 결정해야 합니다.
자주 묻는 질문
정적 AVR에서 500kVA는 무엇을 의미합니까?
500kVA는 AVR의 정격 피상 전력 용량을 나타냅니다. 실제 사용 가능한 부하는 장비 구성, 역률, 작동 조건, 부하 유형 및 제조업체가 지정한 한계에 따라 달라집니다.
기계식 서보 시스템 대신 SCR 기술을 사용하는 이유는 무엇입니까?
SCR 기술은 모터 구동식 기계적 조정 대신 반도체 스위칭을 사용합니다. 이는 신속한 전자 조절을 제공하고 기계적 마모를 줄여 동적 전기 부하가 있는 응용 분야에 정적 조절을 매력적으로 만듭니다.
3상 500kVA SCR Static AVR은 모든 공장에 적합합니까?
아니요. 용량만으로는 적합성을 결정하지 않습니다. 엔지니어는 모델을 선택하기 전에 입력 전압, 출력 전압, 변동 범위, 주파수, 부하 프로필, 위상 구성, 환경 조건, 보호 요구 사항 및 설치 공간을 확인해야 합니다.
전압 안정화의 이점을 누릴 수 있는 장비는 무엇입니까?
산업 기계, CNC 시스템, 자동화 장비, 전자 제어 시스템, 통신 장비, 인쇄 기계 및 기타 전압에 민감한 부하는 불안정한 공급 전압이 작동에 영향을 미칠 때 도움이 될 수 있습니다.
AVR 견적을 요청할 때 어떤 정보를 제공해야 합니까?
필요한 용량, 입력 및 출력 전압, 주파수, 3상 배선 구성, 전압 변동 범위, 부하 유형, 설치 환경, 보호 요구 사항 및 특수 통신 또는 바이패스 요구 사항을 제공합니다. 부하 목록이나 전기 단선 다이어그램은 엔지니어가 적절한 구성을 결정하는 데도 도움이 될 수 있습니다.
결론
A 3상 500kVA SCR 정적 AVR신속한 전자 제어와 안정적인 전력 조건이 중요한 고용량 3상 전압 조정용으로 설계되었습니다. SCR 기반 아키텍처, 자동 조절 기능 및 산업 규모 용량을 통해 이 기술은 제조, 자동화, 정밀 기계 및 기타 전력에 민감한 응용 분야와 관련이 있습니다. 신뢰할 수 있는 프로젝트 결과를 위해 구매자는 500kVA 등급만을 기준으로 AVR을 선택하기보다는 전체 전기 환경을 평가해야 합니다. 고전력 전압 안정화 프로젝트를 계획하고 있으며 적절한 구성을 확인하는 데 도움이 필요한 경우,저희에게 연락주세요KTAC에서 전압 요구 사항, 부하 특성, 설치 조건 및 애플리케이션 요구 사항을 논의하십시오.
