3상 200kVA SCR 정적 AVR

3상 200KVA SCR Static AVR은 자동화된 제조 시나리오를 위해 개발된 디지털 비접촉식 전압 안정기입니다. 200KVA의 정격 용량과 304A의 정격 출력 전류를 갖춘 이 제품은 고속 DSP 샘플링 및 SCR 제로 크로싱 스위칭 기술을 채택하여 밀리초 수준의 전압 보상을 달성합니다.

이는 그리드 전압 과도 변동을 제거하고, 전압 깜박임으로 인한 생산 중단, 불안정한 작동 효율성 및 제품 품질 문제를 해결하며, 산업 자동화 생산 장비의 전반적인 작동 효율성을 안정적으로 보장합니다.

제품 매개변수

주요 특징

1. 생산라인의 지속적인 가동을 보장합니다.

응답 시간은 10ms~40ms이며, 수십~수백 밀리초 동안 지속되는 전압 강하 이벤트를 효과적으로 포착하고 보상할 수 있습니다. 서보 드라이브, PLC, 주파수 변환기와 같은 장치의 경우 이 시간 내에 보상을 완료하면 장비가 저전압 보호를 트리거하지 않고 생산 라인이 중단되지 않는다는 의미입니다.

2. 200KVA 대용량

정격 용량은 200KVA, 출력 전류는 304A로 중형 자동화 생산 라인 또는 작업장의 전체 수신 라인의 전압 안정화 요구 사항을 충족할 수 있습니다. 여러 개의 소용량 전압 안정기를 병렬로 구성하는 복잡한 구성을 피하고 "원 포인트 거버넌스, 라인의 모든 이점"을 실현합니다.

3. DSP + SCR 전체 디지털 제어

SCR 비접촉 스위치와 결합된 DSP 컴퓨팅 칩을 사용하면 전압 안정화 정확도는 ±1%이고 응답 속도는 기존 서보 시스템의 30~50배입니다. 동시에 기계적 마모가 발생하지 않아 장기간 사용에도 일관된 성능을 보장합니다.

4. 작업장 에너지 소비를 대폭 줄입니다.

효율이 약 96%인 기존 서보형 전압 안정기에 비해 SBWZ 3상 200KVA SCR Static AVR은 공장에서 연간 약 6,000~8,000kWh의 전기를 절약할 수 있으며(평균 부하율 70%를 기준으로 계산) 생산 비용을 직접적으로 절감할 수 있습니다.

5. 고주파 시작-정지 조건에 적합한 비접촉식 설계

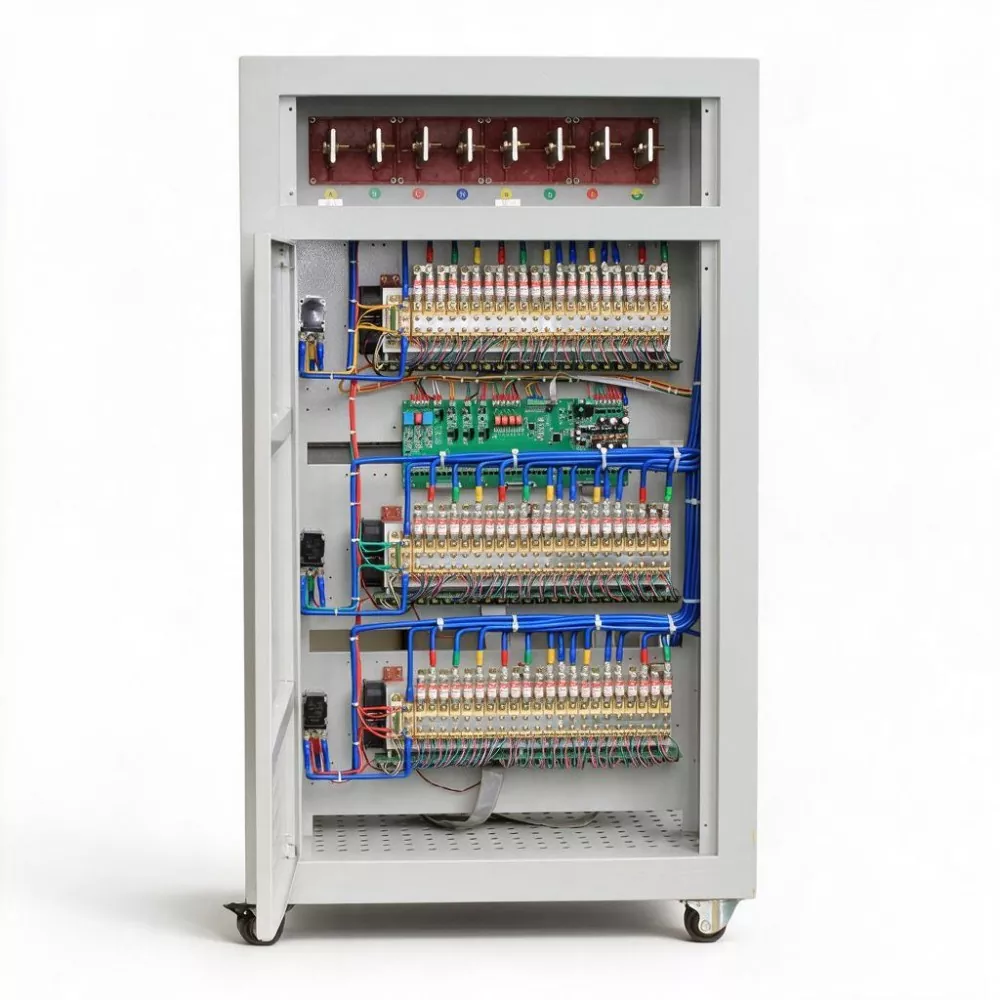

전체 기계에는 카본 브러시, 서보 모터 또는 기타 기계적으로 취약한 부품이 없습니다. 빈번한 시동 및 부하 변경이 있는 생산 라인(예: 스탬핑 라인, 사출 성형 기계 그룹)의 경우 SBWZ-200KVA는 기존 전압 안정기보다 훨씬 더 높은 신뢰성과 수명을 보여줍니다.

6. 지능형 보호 및 산업용 통신 인터페이스

과전압, 저전압 및 과전류 보호 임계값을 설정하는 사용자 프로그래밍을 지원합니다. 표준 RS485 통신 인터페이스(Modbus-RTU)를 작업장 MES 시스템 또는 SCADA 시스템에 연결할 수 있어 원격 모니터링, 오류 경보 및 전력 데이터 수집이 가능합니다.

제품 응용

1. 완전한 차량 및 부품 제조: 스탬핑 라인, 용접 라인, 도장 라인 및 조립 라인에서 PLC, 로봇 및 서보 시스템에 대한 라인 레벨 전압 안정화 보호 기능을 제공하여 생산 리듬과 본체 정확성을 보장합니다.

2. 가전제품 및 전자 제품 제조: 사출 성형기, SMT 납땜 라인 및 자동 조립 라인의 총 수신 라인 전압 안정화에 사용하여 전압 변동으로 인한 장비 경보 및 배치 결함 제품을 제거합니다.

3. 식음료 및 포장 산업: 충전 기계, 밀봉 기계, 포장 라인 및 스태커 로봇의 제어 시스템에 안정적인 전원 공급을 제공하여 전압 문제로 인한 포장 결함 및 생산 라인 중단을 방지합니다.

4. 리튬 배터리 및 광전지 제조: 리튬 배터리 권선기, 라미네이팅 기계 및 광전지 부품 라미네이팅 기계와 같은 정밀 제조 장비에 고정밀 전압 안정화 전원 공급 장치를 제공하여 제품 일관성과 수율을 보장합니다.

5. 금속 가공 및 중장비: 고출력 가공 장비를 갖춘 대형 CNC 기계 그룹, 레이저 절단기, 플라즈마 절단기 등의 중앙 집중식 전원 공급에 적합합니다.

기존 서보 모터 기반 전압 조정기에 비해 장점은 무엇입니까?

서보 모터 기반 레귤레이터는 카본 브러시의 기계적 움직임을 완료하는 데 수백 밀리초 또는 심지어 몇 초가 필요합니다. 수십 ~ 수백 밀리초 동안만 지속되는 "전력 변동" 이벤트의 경우 기존 전압 조정기는 부하 장비가 작동하여 정지하기 전에 응답하지 못하는 경우가 많습니다. 3상 200KVA SCR Static AVR의 전자 조절 방식은 각각의 과도 전압 이벤트를 정확하게 포착하고 보상할 수 있습니다.

자동차 제조, 가전제품 생산, 전자 조립 등 지속적인 생산이 필요한 산업에서 SBWZ-200KVA는 전압 문제로 인한 예기치 못한 가동 중단을 80% 이상 줄이는 것으로 입증되었습니다. 중간 규모 생산 라인은 "전력 변동"으로 인해 연간 약 500,000~100만 위안의 손실이 발생하는 것으로 추산되며, SBWZ-200KVA의 투자 회수 기간은 일반적으로 6~12개월입니다.

FAQ

1. "전력 변동"이란 구체적으로 무엇을 의미합니까? SBWZ-200KVA는 어떻게 처리하나요?

'전력변동'이란 산업현장에서 전압강하(Voltage Sag)를 통칭하는 용어로, 단시간(수십 ms~수백 ms) 내에 계통전압이 정격값의 50%~90%까지 떨어졌다가 다시 돌아오는 현상을 말합니다. SBWZ-200KVA는 일반적인 전력 변동 기간보다 훨씬 빠른 10ms~40ms의 응답 시간을 갖춘 DSP + SCR 전전자 보상 기술을 사용하며 전압 강하 중에 지속적으로 동적 보상을 수행하여 출력 전압을 안정적으로 유지하고 전압 부족으로 인해 다운스트림 장비가 트립되지 않도록 보장합니다.

2. 200KVA 용량으로 얼마나 많은 장치를 처리할 수 있습니까?

200KVA 용량(3상 380V, 정격전류 304A)으로 총부하 약 160KW(역률 0.8로 계산)를 감당할 수 있습니다. 일반적인 적용 시나리오에는 중형 스탬핑 라인(로봇 6대 + 프레스 3대 + 운반 시스템), 사출 성형기 10~15대(150~200톤 등급) 또는 SMT 납땜 라인(납땜 기계 3대 + 리플로우 납땜 + 인쇄기 + 운반 시스템)이 포함됩니다. 특정 선택의 경우 로드 목록을 제공해 주시면 계산해 드리겠습니다.

3. 작업장 배전실에 비접촉식 전압 안정기는 어떻게 설치됩니까? 환경적응성은 어떤가요?

SBWZ-200KVA의 작동 온도 범위는 -5℃ ~ 40℃이고 상대 습도는 90% 미만입니다. 캐비닛 보호 수준 표준은 IP20(직경 12mm보다 큰 물체 진입 방지)이며, 맞춤화를 통해 IP30(방진) 이상으로 업그레이드할 수 있습니다. 작업장 환경에서는 장비를 먼지, 오일미스트, 스프레이 등에 직접 노출되지 않도록 별도의 배전실이나 전기 제어실에 설치하는 것이 좋습니다.

4. 주파수 변환기와 함께 사용할 때 간섭이 발생합니까?

아니요. SBWZ-200KVA는 자체적으로 고조파를 발생시키지 않습니다. (출력 왜곡률은 0.1% 미만입니다.) 주파수 변환기가 다운스트림에 연결된 경우 안정기는 전력망과 주파수 변환기 사이에 삽입된 "격리층" 역할을 하며, 대신 주파수 변환기에서 생성된 고조파가 전력망으로 역오염되는 것을 줄일 수 있습니다. 시스템 호환성을 더욱 최적화하려면 주파수 변환기의 전단에 입력 리액터를 설치하는 것이 좋습니다.

5. 장비를 작업장 MES 또는 SCADA 시스템에 어떻게 연결할 수 있습니까?

3상 200KVA SCR Static AVR은 표준 RS485 통신 인터페이스를 갖추고 있으며 Modbus-RTU 프로토콜을 지원합니다. 표준 통신 케이블을 통해 작업장 산업용 이더넷 게이트웨이 또는 PLC 컨트롤러에 연결하면 MES/SCADA 플랫폼에서 장비의 입력/출력 전압, 전류, 부하율, 온도, 경보 상태 등을 실시간으로 읽을 수 있습니다. 우리는 상세한 통신 프로토콜 문서와 기술 지원을 제공할 수 있습니다.
