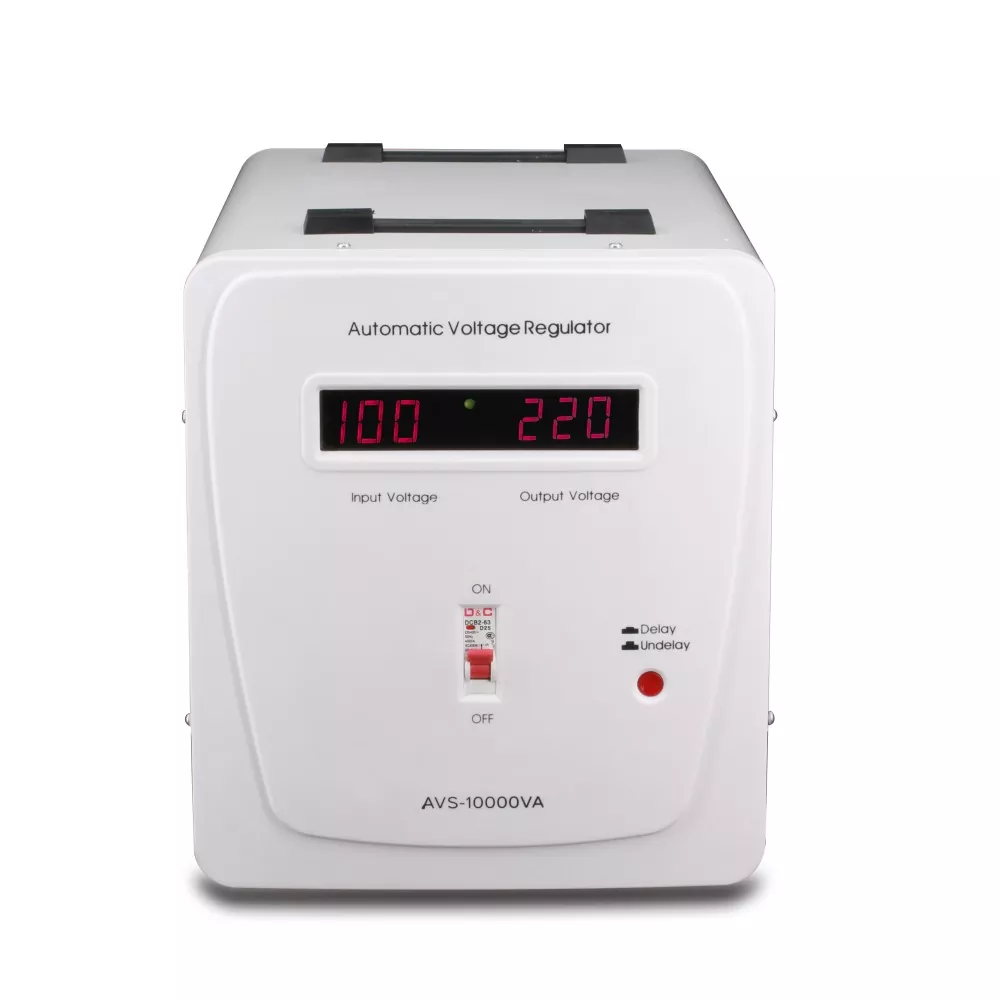

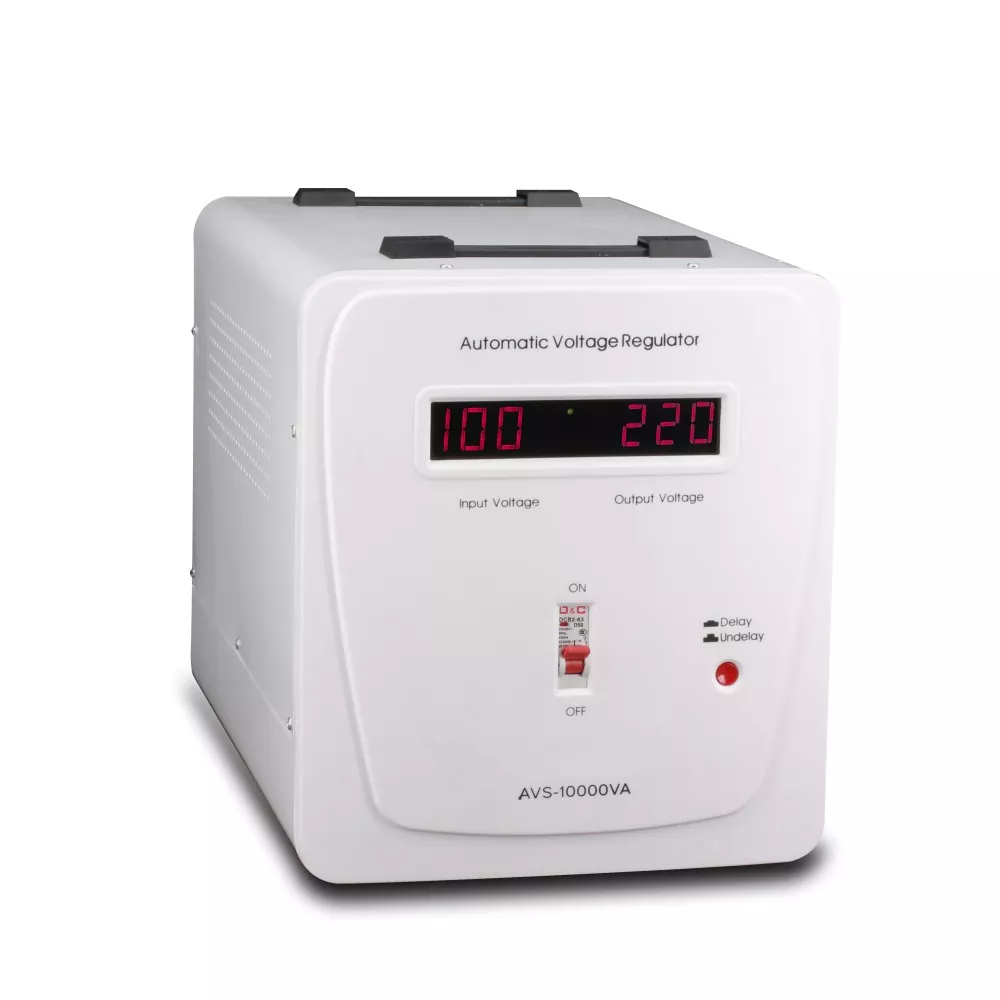

10kVA 자동 전압 조정기

중소 규모 공장에서는 전압 품질 문제를 간과하는 경우가 많습니다. 그리드 전압 변동으로 인해 CNC 컨트롤러가 재부팅되고, 모터 토크가 불안정해지고, 가열 온도가 벗어나고, 가변 주파수 드라이브(VFD)가 경보 종료를 유발하거나 심각한 경우 전원 모듈이 소진될 수도 있습니다. 단일 전압 스파이크로 인해 수십만 위안 상당의 생산 장비가 손상될 수 있으며, 전압 강하로 인해 전체 생산 라인의 가동 중단 시간이 발생하면 시간당 수천 위안에 달하는 손실이 발생할 수 있습니다.

AVS-10000은 주요 공장 배전함 다운스트림에 설치되어 모든 고부하 장비(예: 공기 압축기, 사출 성형기, 중앙 에어컨, 건조기 및 조명 시스템)에 전원을 공급하도록 설계되었습니다.

주전원 전압이 130V와 270V 사이에서 변동할 때 10KVA 자동 전압 조정기는 자동으로 탭을 전환하여 출력 전압이 180~255V의 안전한 범위 내에서 안정적으로 유지되도록 하고 ±8%의 정확도를 유지합니다. 토로이달 변압기는 96% 이상의 효율을 자랑하므로 장시간의 전체 부하 작동 중에도 과열되지 않습니다. 50A 재설정 가능 회로 차단기는 여러 모터를 시작할 때 생성되는 높은 돌입 전류를 견디므로 불필요한 트립을 방지합니다.

컴퓨터 20대, CNC 기계 5대, 에어컨 3대가 갖춰진 소규모 금형 작업장을 생각해 보세요. AVS-10000을 설치한 후 전압 불규칙으로 인한 장비 고장이 연간 12건에서 단 1건으로 감소하여 유지 관리 비용과 생산 중단 시간으로 인한 손실이 연간 50,000위안 이상 절약되었습니다.

제품 매개변수

주요 특징

1. 대전력 중앙집권적 규제

AVS-10000은 대부분의 소규모 공장 시설의 총 부하를 처리하기에 충분한 4800W의 연속 유효 전력을 제공합니다. 산업용 등급 입력/출력 터미널 블록을 활용하여 사용자가 10mm² 또는 16mm² 케이블을 직접 연결할 수 있으므로 어댑터 소켓이 필요 없으며 안전성과 신뢰성이 보장됩니다.

2. 50A 산업용 등급 회로 차단기

가정용 모델과 달리 AVS-10000에는 뛰어난 차단 용량과 서지 전류 저항을 제공하는 50A 열자기 회로 차단기가 장착되어 있습니다. 3상 모터 시동과 관련된 돌입 전류(1초 미만의 시간 동안 정격 전류의 최대 6~8배)를 견딜 수 있으므로 잦은 트립으로 인한 생산 중단을 방지할 수 있습니다. 10KVA 자동 전압 조정기는 또한 정밀한 과부하 보호 기능을 제공합니다. 부하가 지속적으로 4800W를 초과하면 차단기가 몇 초에서 수십 초 범위의 시간 내에 트립되어 변압기와 전기 배선을 효과적으로 보호합니다.

3. 7탭 토로이달 변압기 - 빠른 응답, 저손실

· 탭 전압 설계는 <40ms의 응답 시간으로 탭당 약 15~20V의 조정 단계를 제공합니다.

· 토로이달 구조는 자기 누출을 최소화하여 인근 PLC, 센서 및 계측기와의 전자파 간섭을 방지합니다.

· 자연 냉각(팬 없는 설계)은 팬 고장으로 인한 과열 종료 위험을 제거합니다.

· 생산 공정 중 최대 전력 수요를 수용할 수 있도록 120% 단기 과부하(60초)를 지원합니다.

4. 포괄적인 보호 및 모니터링

· 과열 보호: 내부 온도가 ≥120°C에 도달하면 자동으로 출력을 차단합니다. 온도가 떨어지면 자동으로 작동을 재개합니다.

· 과전압/저전압 보호: 전압이 180~255V 범위를 벗어나면 출력을 차단합니다. 전압이 안정화되면 자동으로 다시 시작됩니다(시간 지연 포함).

· 단락 보호: 50A 회로 차단기를 통한 급속 트리핑.

· 지연된 시동: 동시 시동으로 인한 전력 서지를 방지하기 위해 6초(일반 장비) 또는 180초(압축기/냉동 장비) 지연을 선택 가능합니다.

· LED 표시기 및 듀얼 전압계: 입력 전압, 출력 전압 및 작동 상태를 실시간으로 모니터링하여 검사 담당자의 빠른 평가가 용이합니다.

5. Rugged Tower Enclosure for Industrial Environments

크기: 405×260×310mm; 순중량: 15.5kg; 전면, 후면, 측면에 환기 그릴이 있는 금속 하우징. 분배 캐비닛, 랙 또는 바닥에 배치하는 데 적합합니다. 작동 온도: 0~40°C; 상대 습도: 10~90%(비응축); 표준 산업 시설의 요구 사항을 충족합니다.

6. 발전기 및 UPS와의 원활한 통합

주전원이 불안정하거나 정전으로 인해 발전기로 전환하는 경우 발전기의 출력 전압 및 주파수가 변동될 수 있습니다. 발전기의 AVS-10000 다운스트림을 연결하면 출력 전압이 안정화되어 민감한 다운스트림 장비를 보호합니다. 또한 UPS는 배터리 백업을 제공하고 AVS는 전압 안정성을 보장하는 온라인 UPS와 직렬로 연결하여 포괄적인 전력 품질 솔루션을 만들 수 있습니다.

제품 응용

1. 소규모 공장 / 가공 작업장

시나리오: 10~20개의 CNC 공작 기계, 공기 압축기, 먼지 추출 팬, 조명 시스템 및 컴퓨터를 갖춘 시설입니다. 총 부하는 약 4000W입니다.

해결책: 모든 장비에 전압 안정화를 제공하려면 주 배전반에 AVS-10000을 설치하십시오. 결과: 모터가 원활하게 작동하고 가공 정밀도가 향상되며 컨트롤러가 더 이상 예기치 않게 재부팅되지 않습니다.

ROI: 연간 5건의 고장 사고 감소(각각 2,000RMB의 손실 발생)를 기준으로 장비 비용은 1년 이내에 회수됩니다.

2. 대형냉장시설/가축농장

시나리오: 여러 압축기, 팬, 히터 및 모니터링 시스템. 전압 변동으로 인해 압축기 소손이 자주 발생합니다(수리 비용: 장치당 3,000RMB).

해결책: 압축기를 보호하기 위해 180초 지연 설정을 사용하여 전체 냉장 보관 분전반의 전원 공급을 안정화하기 위해 AVS-10000 한 대를 설치하십시오.

결과: 압축기 수명이 2~3배 연장됩니다. 연간 유지관리 비용이 10,000RMB 이상 절감됩니다.

3. 통신 기지국/서버실

시나리오: 스위칭 전원 공급 장치, RRU, BBU 및 에어컨 장치를 포함하는 기지국. 주전원 전압은 140V에서 260V까지 크게 변동합니다.

해결 방법: AVS-10000을 스위칭 전원 공급 장치와 페어링하여 기지국 장비가 정상 전압 범위 내에서 작동하도록 함으로써 연결 끊김 비율을 줄입니다.

결과: 장비 고장률이 70% 감소합니다. 기지국 가용성이 99.9%까지 상승합니다.

4. 상업용 주방/대형 레스토랑

시나리오: 여러 전기 오븐, 식기 세척기, 제빙기, 냉장고를 동시에 사용하면 심각한 전압 강하가 발생합니다.

해결 방법: 중앙 집중식 전압 안정화를 위해 AVS-10000을 사용하여 모든 주방 장비의 안정적인 전압을 보장하고 오븐 온도 부족 및 식기세척기 컨트롤러 소진과 같은 문제를 방지합니다.

결과: 일관된 음식 준비 품질과 유지 관리 비용이 크게 절감되었습니다.

5. 오지의 소규모 수처리장/펌프장

시나리오: 저전압으로 인해 워터 펌프 모터가 과열되고 소손되어 물 공급이 중단됩니다. 솔루션: AVS-10000은 워터 펌프 제어 캐비닛에 전원을 공급합니다. 전압 강하 중에도 높은 출력 전압을 유지하여 안정적인 모터 시동 및 작동을 보장합니다.

결과: 워터 펌프의 연속 작동 시간이 연장되고 긴급 수리 빈도가 감소했습니다.
