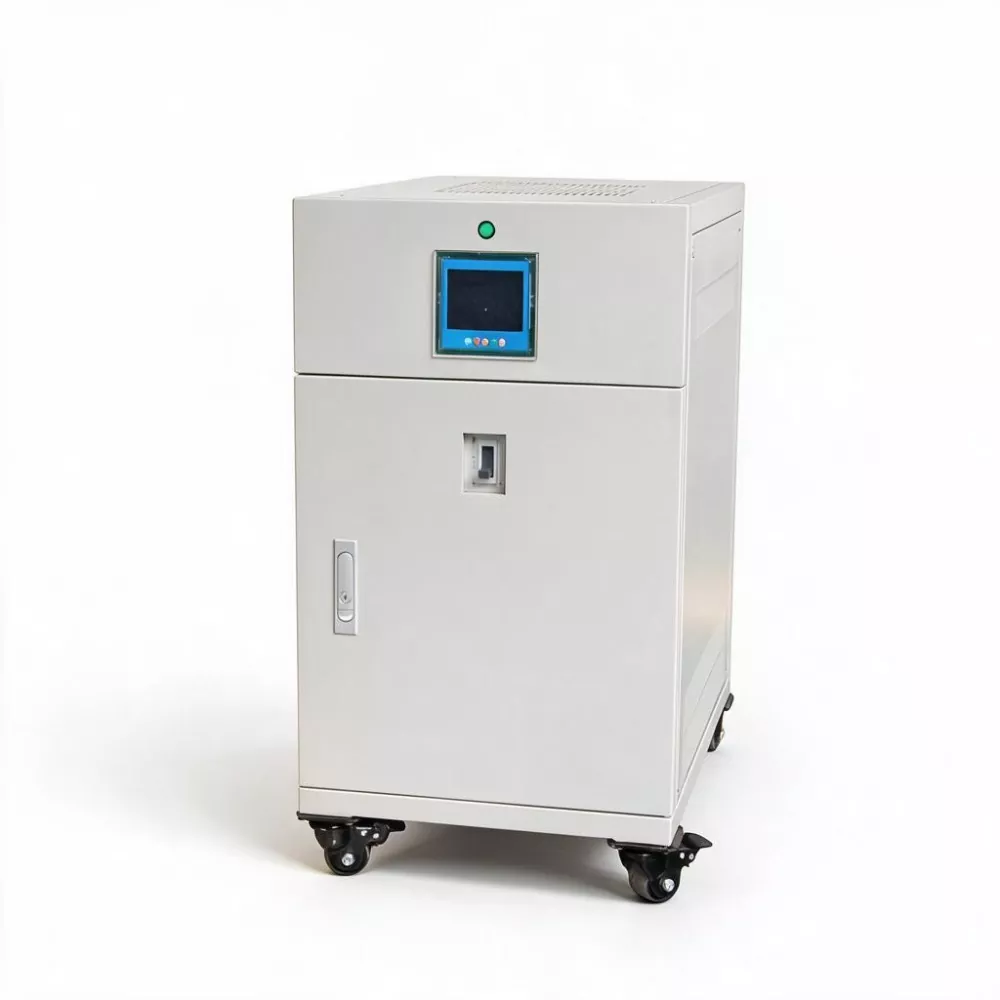

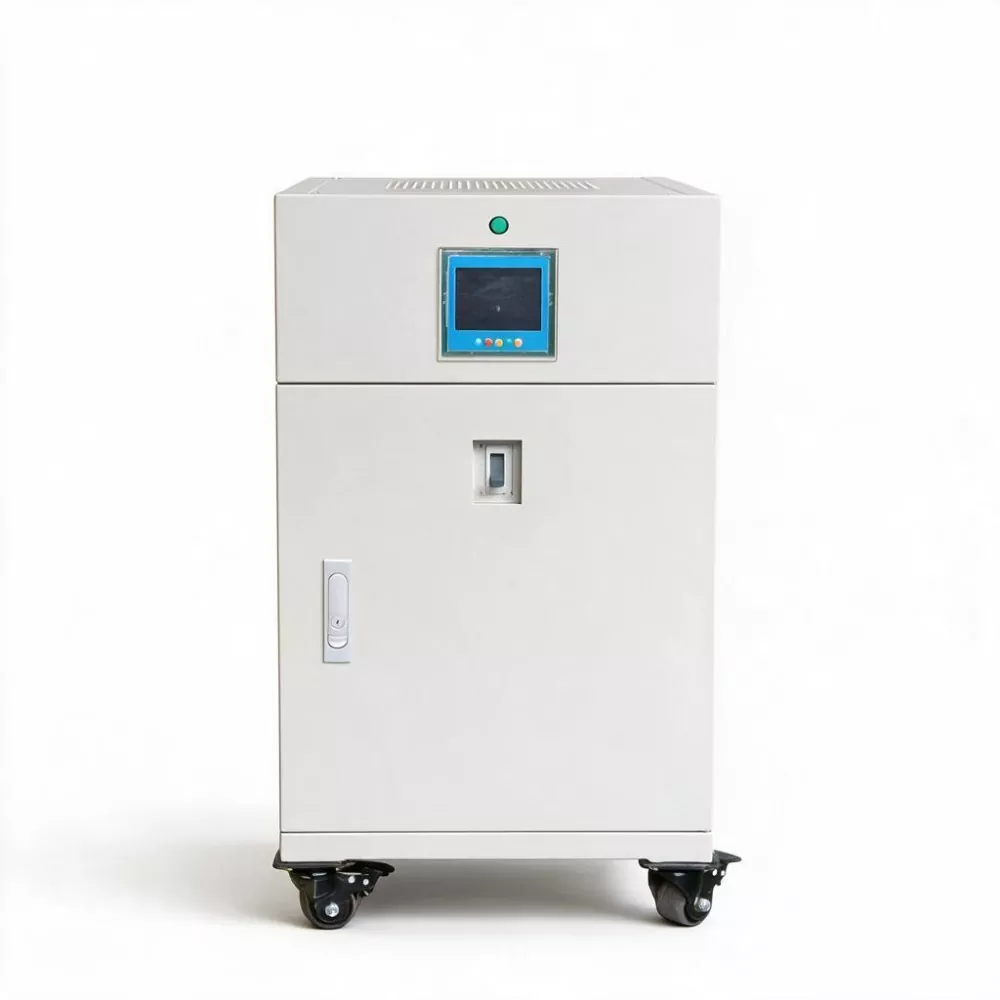

3상 150kVA SCR 정적 AVR

3.0T 자기공명영상 시스템은 주 자기장의 균일성이 백만 분의 1 수준에 도달해야 하고, 경사 코일의 스위칭 정확도가 마이크로초 수준이어야 하며, 무선 주파수 시스템의 주파수 안정성이 0.1ppm 이상이어야 합니다. 이러한 모든 극도로 정밀한 전자 시스템은 단 하나의 공통 요구 사항, 즉 전원 공급 장치를 공유합니다.

병원의 전원 공급 환경은 복잡합니다. CT 회전 양극 및 DSA 고전압 발전기와 같은 대형 장비의 빈번한 시동 및 정지, 인접 층 건설 전력 사용량 및 도시 전력망의 일일 변동은 모두 전력 품질에 영향을 미칩니다.

MRI의 초전도 자석의 경우 전압 변동으로 인해 자석이 "급냉"(초전도성을 잃음)될 수 있습니다. 즉, 초전도 상태가 붕괴되고 액체 헬륨이 빠르게 증발합니다. 단일 냉각으로 인해 200,000~500,000위안의 직접적인 경제적 손실(액체 헬륨 재설치, 자석 여기, 시스템 교정)이 발생할 수 있으며, 간접적인 손실은 추정하기가 훨씬 더 어렵습니다.

3상 150KVA SCR Static AVR은 DSP 디지털 제어 코어와 SCR 비접촉식 급속 보상 기술을 사용합니다. ±1%의 안정적인 전압 조정 정확도와 <0.1%의 파형 왜곡률로 그리드 전압이 변동할 때 10ms~40ms 이내에 조정을 완료할 수 있습니다.

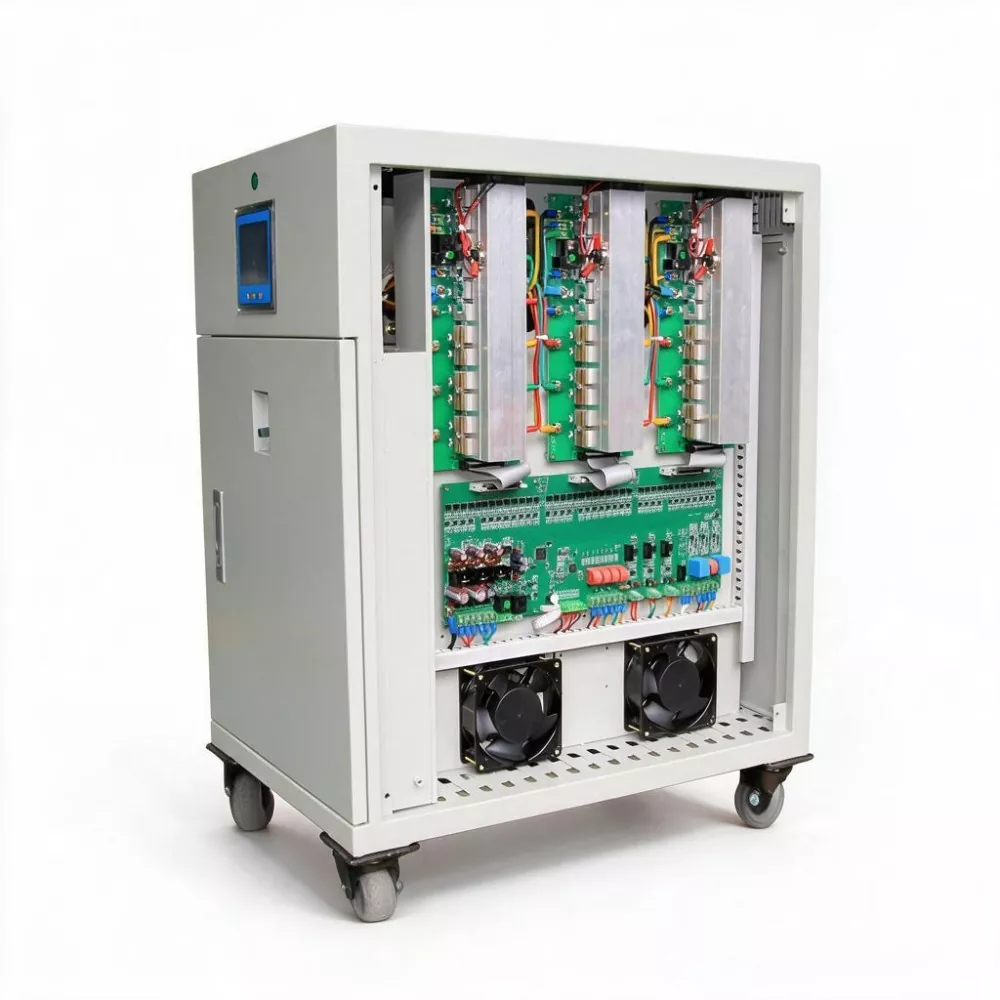

동시에 이 3상 SCR Static AVR은 카본 브러시나 기계적으로 움직이는 부품이 없는 완전 비접촉식 설계를 채택하여 지연 조절 및 카본 브러시 접촉 불량과 같은 기존 서보 유형 전압 조정기의 잠재적인 위험을 근본적으로 제거합니다.

이 장비에는 병원의 BAS(빌딩 자동화 시스템) 또는 전력 모니터링 시스템에 연결할 수 있는 표준 RS485 통신 인터페이스가 장착되어 있습니다. 물류담당자는 근무실에서 장비 가동상태, 3상 전압, 전류, 부하율 등을 실시간으로 확인할 수 있습니다. 프로그래밍 가능한 보호 기능을 통해 병원에서는 장비 요구 사항에 따라 과전압 및 저전압 보호 임계값을 설정하여 개인별 적응을 달성할 수 있습니다.

제품 매개변수

주요 특징

1. 밀리초 수준의 빠른 응답

응답시간은 10ms~40ms이며, 그리드 변동의 반주기 이내에 조정이 완료됩니다. MRI, CT 등 영상 장비의 경우 이는 스캔 중 사소한 전압 변동이 이미지 품질에 영향을 미치지 않아 전원 공급 문제로 인한 반복 스캔 및 환자의 불필요한 방사선 노출을 피할 수 있음을 의미합니다.

2.±1% 고정밀 전압 안정화

위상 전압 정확도는 ±1%로 의료 장비에 일반적으로 요구되는 ±5%보다 훨씬 우수합니다. 안정적인 전압은 MRI의 정자기장, CT 튜브의 필라멘트 가열 전류, DSA의 고전압 발생기 출력의 일관성을 보장하여 각 이미지의 진단 가치를 보장합니다.

3. 완전 비접촉식 디자인

카본 브러쉬, 서보 모터, 기계적 마모가 없습니다. 24시간 내내 작동하는 병원 장비의 경우 이는 유지 관리 기간을 예약할 필요가 없으며 전압 안정기 자체의 결함으로 인해 장비 작동이 중단되지 않음을 의미합니다. 신뢰성이 "높은 확률의 신뢰성"에서 "거의 절대적인 신뢰성"으로 향상되었습니다.

4. 초저 출력 왜곡

출력 파형 왜곡률은 증분 고조파를 생성하지 않고 0.1% 미만입니다. 이는 전자기 환경(특히 MRI의 RF 수신 코일)에 매우 민감한 의료 영상 장비에 중요하며 고조파 간섭으로 인한 이미지 아티팩트를 방지합니다.

5. 효율성≥99%

효율성이 높다는 것은 에너지 절약과 비용 절감을 의미할 뿐만 아니라, 장비에서 발생하는 열이 적어 병원의 공조 냉각 시스템에 대한 추가적인 부담이 줄어든다는 의미이기도 합니다. 대형병원의 전기요금에 있어서 3상 150KVA SCR Static AVR의 자가손실은 거의 무시할 수 있을 정도이다.

6. 지능형 모니터링 및 개인화된 매개변수 설정

사용자는 과전압, 저전압, 과전류 보호 임계값 및 전압 안정화 정확도를 프로그래밍하고 설정할 수 있습니다. 디지털 LED 화면에는 실시간 3상 전압, 전류 및 전력이 표시됩니다. RS485 통신 인터페이스는 중앙 집중식 관리를 달성하기 위해 BAS 또는 전력 모니터링 시스템에 대한 연결을 지원합니다.

제품 응용

1. 의료영상센터: MRI(Magnetic Resonance Imaging), CT(Computed Tomography), DSA(Digital Subtraction Angiography), DR(Digital X-ray Photography) 등 대형 영상장비에 고순도, 안정적인 전원 공급을 통해 영상 품질을 보장합니다.

2. 방사선 치료부: 선형가속기, 감마나이프, 양성자 치료 시스템 등 방사선 치료 장비의 제어 시스템과 고주파 발생 장치에 안정적인 전력을 공급하여 치료 선량의 정확성을 보장합니다.

3. 검사실 및 병리학과: 대형 생화학 분석기, 유세포 분석기, 유전자 시퀀서, 전자현미경 등 정밀 검사 장비에 안정적인 전원 보호를 제공하여 검사 결과의 정확성을 보장합니다.

4. 수술실 및 중환자실: 수술실 청정공조, 마취기, 모니터, 인공호흡기 등 생명유지 장비에 안정적인 전력을 공급하여 환자의 안전을 보장합니다.

5. 병원 주 배전실: 영상 건물 또는 의료 기술 건물의 전용 수신 라인 안정기 역할을 하여 건물 전체의 모든 의료 장비에 중앙 집중식 전압 조절을 제공할 수 있습니다.

맞춤 서비스

KTAC는 외관 색상, 패키징 방법, 입출력 전압 범위, 특수 기능 모듈(EMI 필터 장치, 낙뢰 보호 장치, RS232/RS485 모니터링 인터페이스 등) 등을 포함한 OEM/ODM 서비스를 제공합니다. 맞춤형 솔루션을 원하시면 문의해 주세요.

FAQ

1. MRI 장비의 특정 전력 요구 사항은 무엇입니까?

MRI의 핵심 구성 요소인 초전도 자석은 매우 안정적인 여기 전류가 필요하고, 경사 코일은 선형 경사 장을 생성하기 위해 정밀한 전압이 필요하며, 무선 주파수 시스템은 신호를 자극하고 수신하기 위해 고조파가 매우 낮은 전원 공급 장치가 필요합니다. 전압 변동 및 고조파 간섭은 이미지 품질에 직접적인 영향을 미치며(아티팩트가 발생하거나 신호 대 잡음비가 감소함) 심각한 경우 자석이 과열될 수도 있습니다. SBWZ-150KVA의 ±1% 정확도와 <0.1% 왜곡률은 이러한 요구 사항을 완벽하게 충족할 수 있습니다.

2. 병원에 이미 UPS가 있는 경우에도 전압 안정기가 필요합니까?

예. UPS의 핵심 기능은 정전을 처리하는 것입니다. 출력은 안정적이지만 UPS의 입력측도 전압 변동에 민감합니다. 전압 변동이 잦으면 UPS 내부 배터리의 노화가 가속화되고 교체 주기가 단축됩니다(3~5년에서 1~2년으로). UPS 전단에 SBWZ-150KVA를 배치하면 UPS와 배터리의 전체 수명을 연장하고, 병원의 장기적인 운영 및 유지관리 비용을 절감할 수 있습니다.

3. 장비 고장이 의료 장비 작동에 영향을 미치나요?

아니요. SBWZ-150KVA에는 자동 바이패스 기능이 내장되어 있습니다. 내부 장비 고장이나 과부하가 발생하는 경우 그리드에서 자동으로 직접 전원 공급 모드로 전환되어 의료 장비에 지속적인 전원 공급을 보장합니다. 동시에 패널에 청각 및 시각 경보가 울려 유지 관리 담당자에게 즉시 처리하도록 알립니다. 유지보수가 완료된 후 장비는 작동을 중단하지 않고 안정적인 전압 모드로 다시 전환할 수 있습니다.

4. 이 장비는 오래된 병원의 배전 개조에 적합한가요?

예. 3상 150KVA SCR Static AVR은 표준 3상 5선 연결을 채택합니다. 들어오고 나가는 회선 방식은 현장 요구 사항에 따라 맞춤화할 수 있습니다(상부 내외부/하부 내하부/측면 내외부). 배전 공간이 제한된 병원의 경우 당사 엔지니어가 현장 조사 및 크기 조정 서비스를 제공하여 장비가 원활하게 설치되도록 할 수 있습니다.

5. 이 장비의 소음 수준은 어느 정도입니까? 병원 환경에 영향을 미칠까요?

SBWZ-150KVA는 지능형 온도 조절 팬을 사용합니다. 부하가 가벼우거나 주변 온도가 낮을 ​​경우 팬이 저속으로 작동하거나 정지합니다. 소음은 매우 낮습니다(55dB 미만). 최대 부하 조건에서도 소음 수준은 병원 장비실의 배경 소음보다 훨씬 낮으며 병원 환경에 간섭을 일으키지 않습니다.
