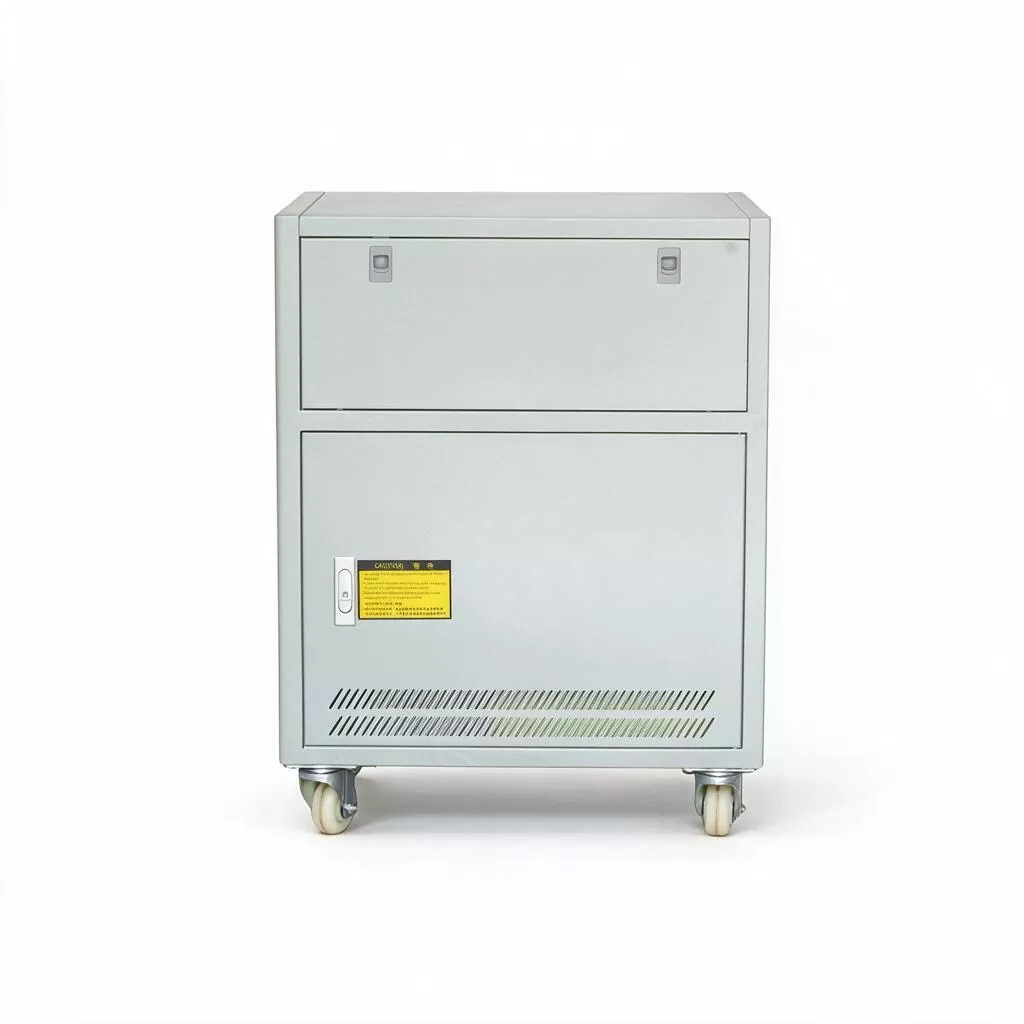

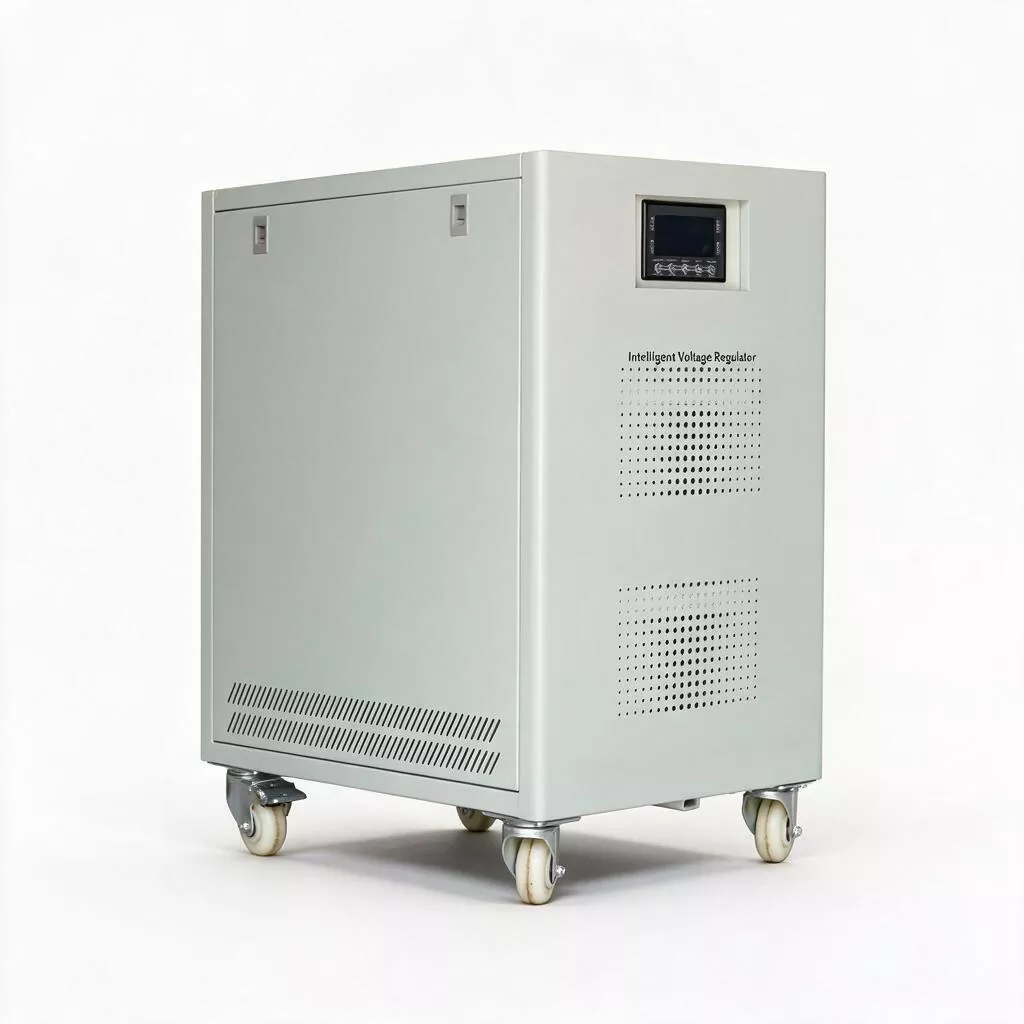

3상 20kVA 서보 모터 AVR

현대 제조업의 경쟁은 주로 OEE(전체 장비 효율성) 경쟁입니다. OEE에 영향을 미치는 많은 요소 중에서 전력 품질은 간과되는 경우가 많지만 계획되지 않은 가동 중지 시간의 주요 원인이 되는 경우가 많습니다.

전압 강하는 PLC 제어 프로그램을 방해하고 서보 드라이브의 경보 종료를 유발할 수 있습니다. 지속적인 고전압은 모터 절연 노화를 가속화하고 VFD DC 버스 커패시터의 수명을 단축시킵니다. 3상 불균형으로 인해 모터 토크 리플이 발생하여 가공 정밀도가 저하됩니다.

보급형 10KVA 또는 중간 15KVA 모델과 비교하여 3상 20KVA 서보 모터 AVR은 모터 및 압축기와 같은 유도 부하 시작과 관련된 높은 돌입 전류(일반적으로 정격 전류의 5~7배)를 처리할 뿐만 아니라 독립적인 3상 조절 덕분에 갑작스러운 단상 부하 변동 중에 위상 간 전압 균형을 신속하게 복원하여 전체 생산 라인이 방해받지 않도록 합니다.

제품 매개변수

다른 제품에 비해 어떤 장점이 있나요?

시스템 호환성 측면에서 20KVA 용량은 약 30A(3상 380V)의 정격 전류에 해당하므로 시중에서 판매되는 대부분의 40A(또는 그 이하) 회로 차단기 및 접촉기와 완벽하게 일치하므로 값비싼 배전 캐비닛을 업그레이드할 필요가 없습니다.

또한 3상 20KVA 서보 모터 AVR은 10KVA 및 15KVA 모델과 동일한 크기(500×380×670mm) 및 무게(82kg)를 공유합니다. 설치 공간 및 구조적 부하 요구 사항의 일관성을 통해 고객은 기존 레이아웃을 변경하지 않고도 더 높은 용량으로 업그레이드할 수 있으며 동시에 향후 기계를 한두 대 더 추가할 수 있는 충분한 전력 여유 공간을 확보할 수 있습니다.

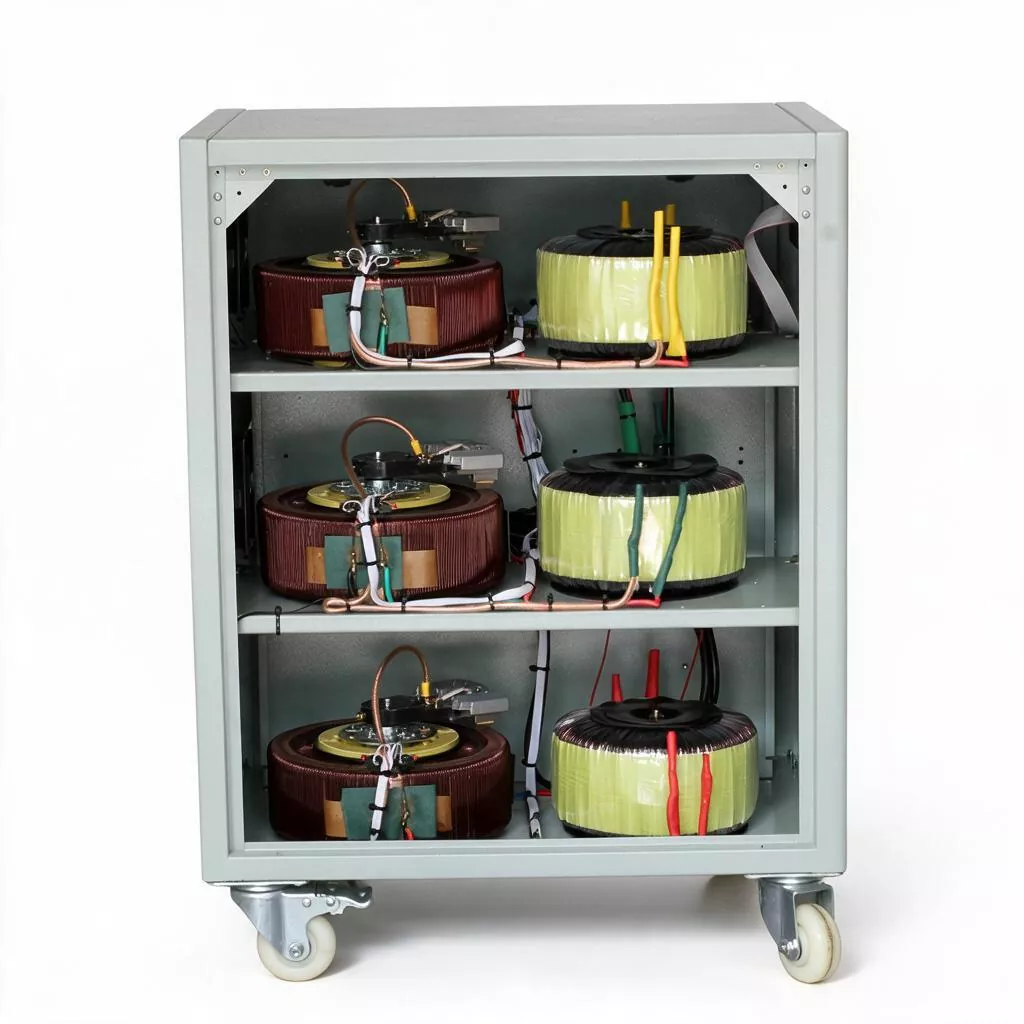

3상 20KVA 서보 모터 AVR은 높은 충격 저항성, 깨지기 쉬운 전력 전자 장치와 관련된 위험으로부터의 자유, 저렴하고 쉬운 카본 브러시 교체 등 서보 모터 구조의 고유한 장점을 계승합니다. 지능형 온도 조절 팬과 다층 보호 시스템을 갖춘 이 모델은 지속적인 24시간 3교대 생산 환경을 위해 설계되어 높은 전원 공급 연속성을 요구하는 조립 라인 작업에 특히 적합합니다.

주요 특징

1. 최적의 용량 포지셔닝

20KVA 정격 전력은 15KVA와 30KVA 모델 사이의 시장 격차를 정확하게 메웁니다. 총 설치 용량이 약 15~18KW인 부하 그룹의 경우 20KVA 장치는 합리적인 10%~15% 마진을 제공합니다. 이를 통해 모터 시동 서지를 쉽게 처리하는 동시에 과도한 용량으로 인해 경부하 영역에서 작동하는 비효율성을 피하고 스태빌라이저가 최대 효율 범위(60%~80% 부하) 내에서 일관되게 작동하도록 보장합니다.

2. 생산 연속성 보장

±20%의 넓은 입력 전압 허용 오차가 특징입니다. 스태빌라이저는 그리드 전압이 304V로 떨어지거나 456V로 스파이크되는 경우에도 안정적인 출력을 유지합니다. 1초 미만의 응답 시간으로 뇌우 시 전압 깜박임과 중장비 스위칭으로 인한 전압 변동을 효과적으로 완화하여 전원 공급 중단 위험을 최소화합니다.

3. 독립적인 3단계 규제

3상 전력 장비와 함께 단상 조명 및 콘센트와 같은 혼합 부하와 관련된 공장 시나리오를 위해 설계된 이 제품은 독립적인 위상 샘플링 및 제어 기술을 활용합니다. 위상 전체에 심각한 부하 불균형이 있는 경우에도 각 위상 전압을 필요한 정밀도 범위 내에서 안정화하여 중성점 이동으로 인한 과전압으로 인한 정밀 제어 보드의 손상을 방지합니다.

4. 내구성이 뛰어난 디자인

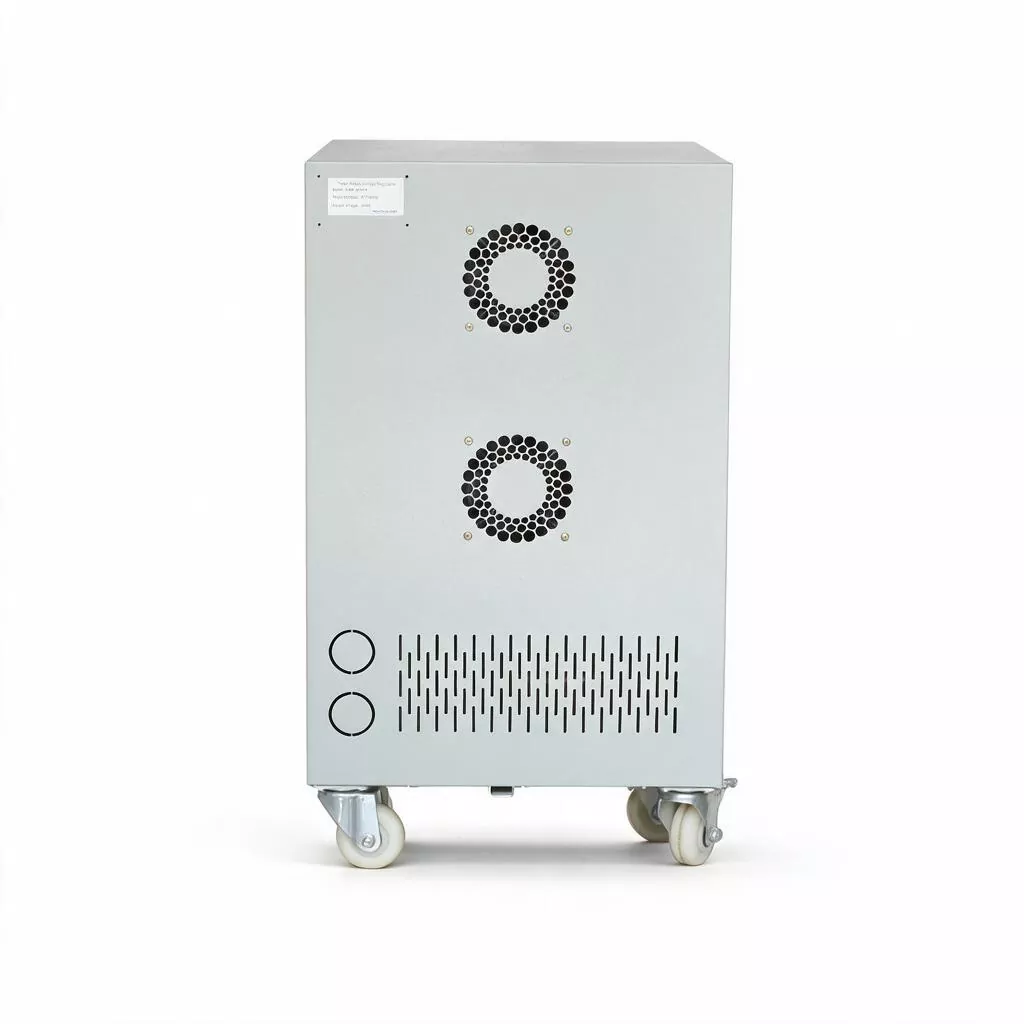

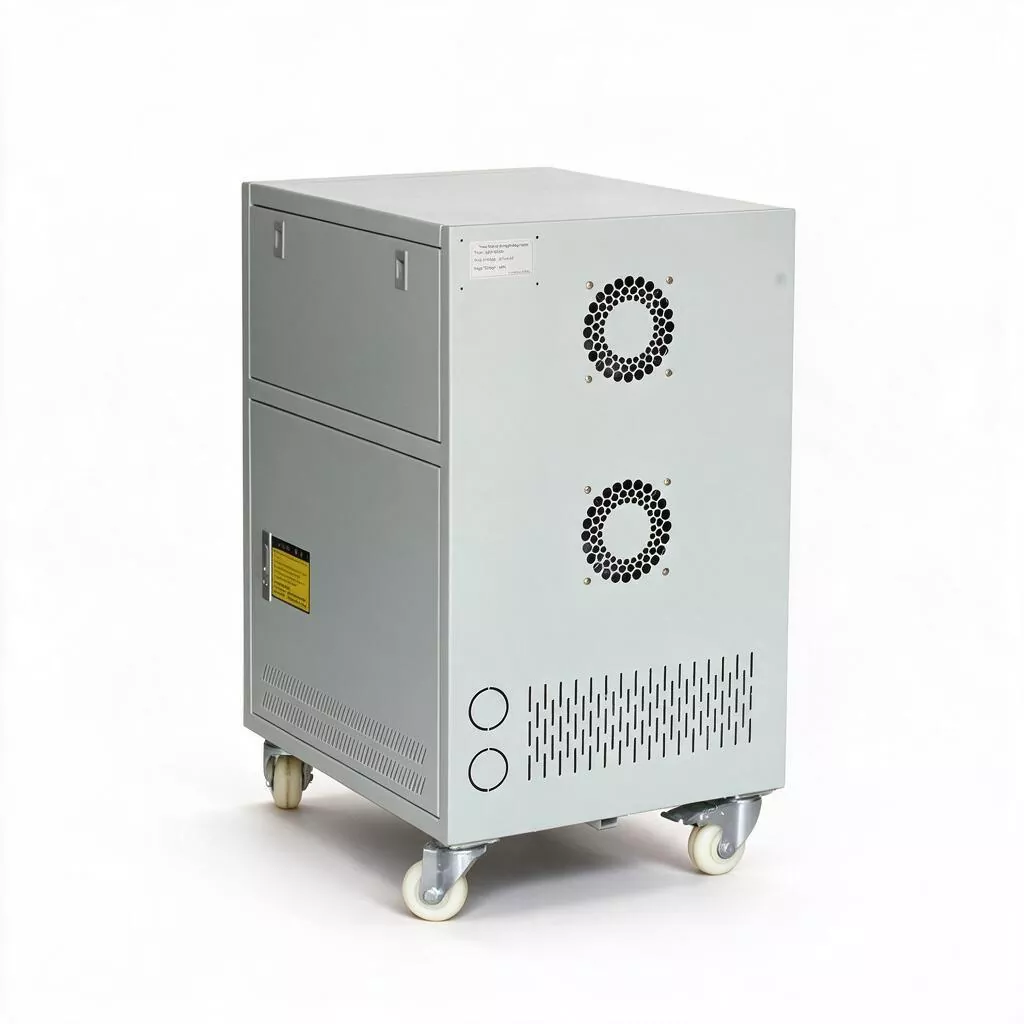

산업용 클래스 A 절연 재료로 제작되어 절연 파괴 없이 AC 2000V/1분을 견딥니다. <60°C의 순 온도 상승과 지능형 강제 공기 냉각 시스템이 내장되어 주변 온도 -5°C ~ 40°C, 습도 90% 이하에서 장기간 안정적으로 작동하므로 사출 성형 작업장, 주조 공장, 지하 배전실 등 고온, 다습한 환경에 적합합니다.

5. 모듈식 유지 관리

카본 브러쉬는 유일한 소모성 부품입니다. 교체가 간단하고 비용이 저렴합니다(장치 전체를 분해할 필요가 없음). 제어 보드는 플러그인 터미널 연결을 활용하여 문제 해결 및 수리 시간을 크게 줄입니다. 이 장치는 설계 수명이 15년을 초과하므로 전자 전압 안정기보다 장기적으로 총 소유 비용이 훨씬 낮습니다.

6. 플러그 앤 플레이

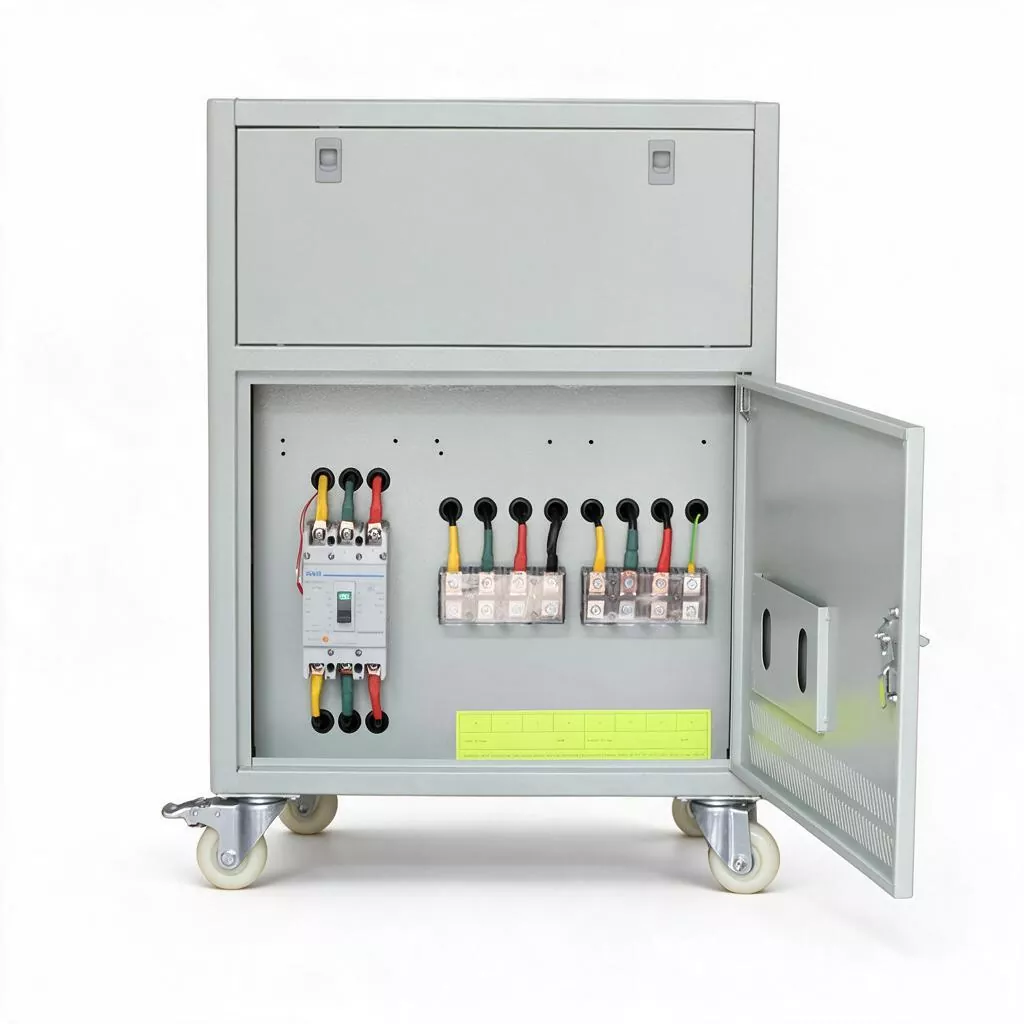

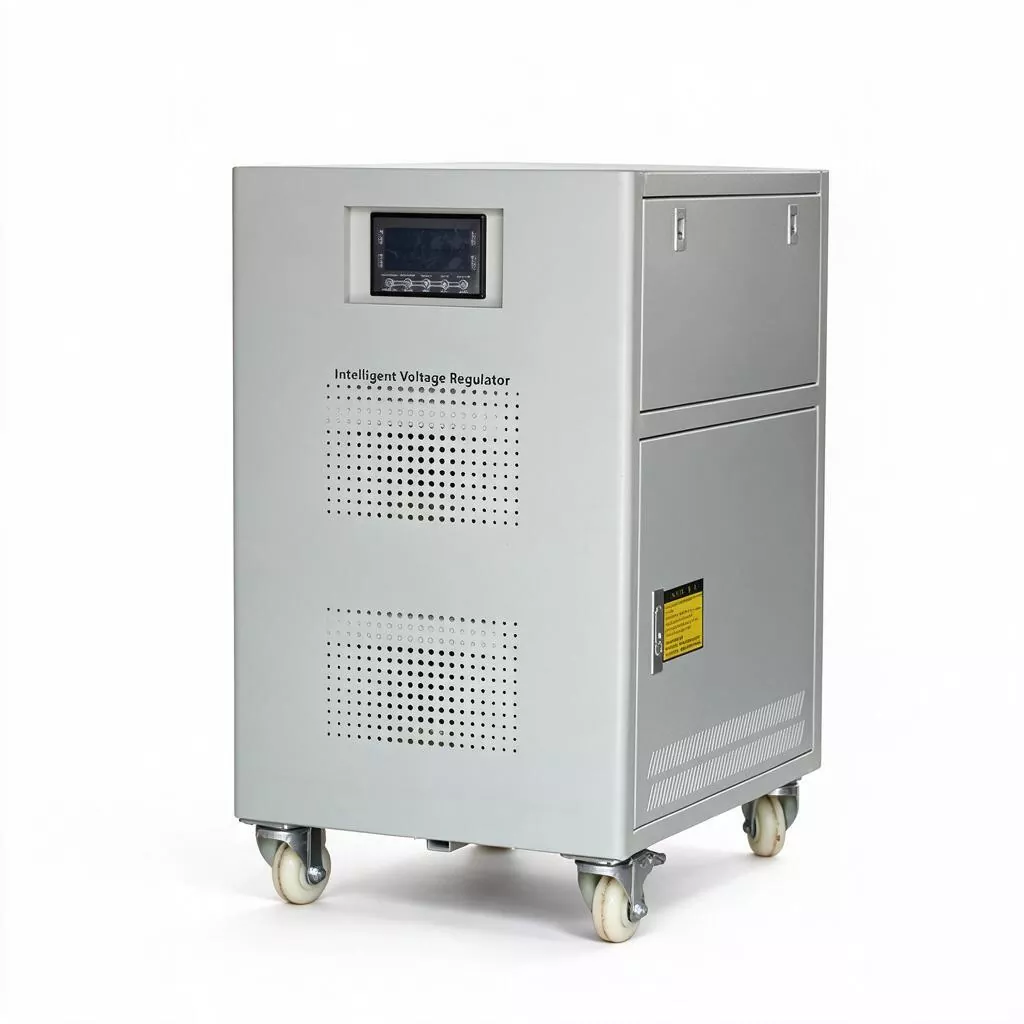

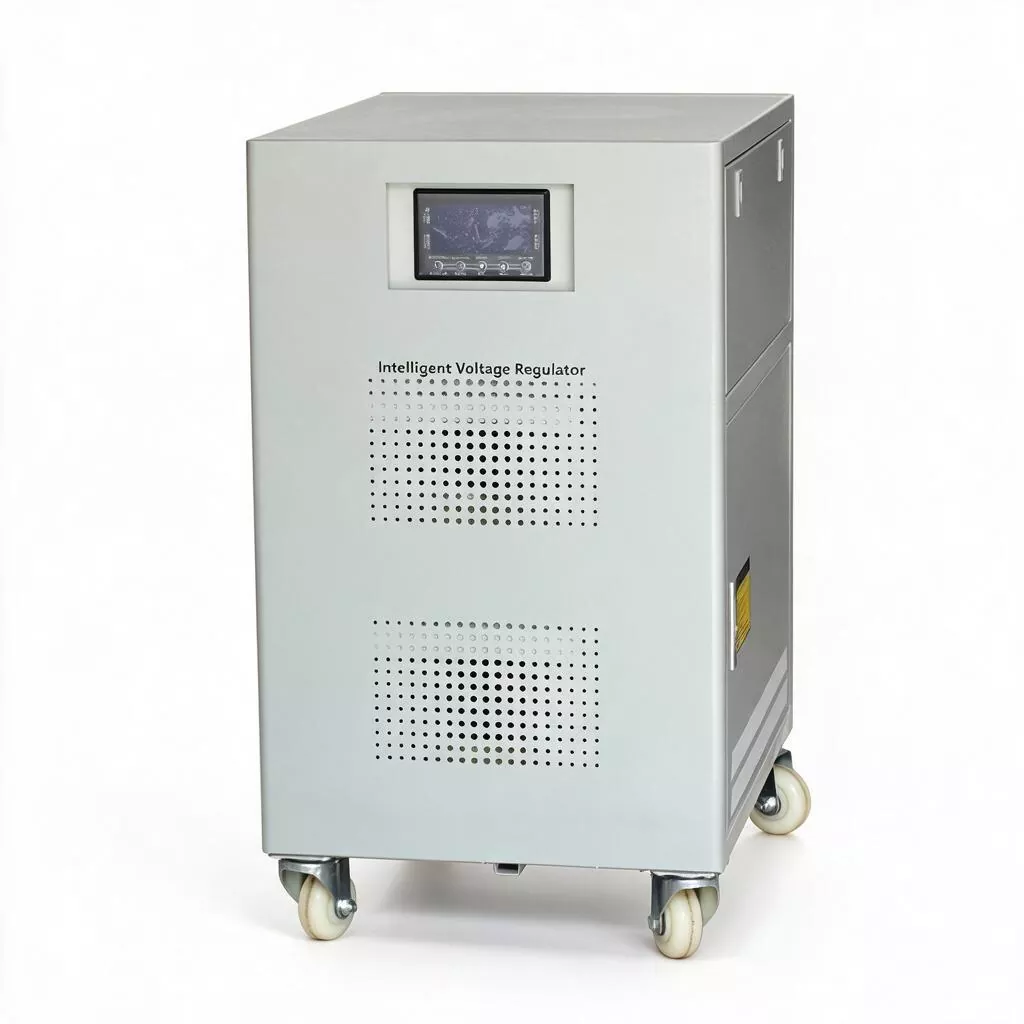

표준 3상 4선 배선(A/B/C/N/PE)이 특징이며 이중 주파수 작동(50/60Hz)을 지원합니다. 3상 20KVA 서보 모터 AVR은 디젤 발전기 세트, UPS 시스템 및 다양한 VFD(가변 주파수 드라이브)의 입력단과 호환됩니다. 디지털 LED 패널은 위상 전압을 직관적으로 표시하여 현장 검사를 신속하게 진행합니다.

제품 응용

1. 중소형 제조 라인: CNC 선반, 밀링 머신, 머시닝 센터, 소형 스탬핑 라인 및 자동화 조립 라인에 안정적인 전원을 공급하여 가공 정밀도를 보장하고 생산 사이클 시간을 유지합니다.

2. 대형 건물 전력 장비: 고층 사무실 건물, 쇼핑몰 및 병원의 주요 엘리베이터 뱅크, 중앙 에어컨 냉각 장치, 소방 펌프 및 환기 시스템에 적합합니다. 전압 변동으로 인해 엘리베이터가 끼이거나 냉각 시스템이 차단되는 것을 방지합니다.

3. 포장 및 식품 기계: 필로우 포장 기계, 충전 기계, 밀봉 기계 및 오븐과 같이 시작-정지 주기가 빈번한 장비에 대해 전압 안정화 보호 기능을 제공하여 접촉기와 모터의 서비스 수명을 연장합니다.

4. 레이저 및 판금 가공: 레이저 및 플라즈마 절단기의 CNC 제어 장치와 보조 가스 펌프에 청정 전원을 공급하여 고전압 고장이나 절단 품질 문제를 방지합니다.

5. 통신 집합실: 전압 이상으로 인한 통신 장비 다운타임을 방지하기 위해 지역 집합실 및 엣지 데이터 센터의 스위칭 전원 공급 장치 및 정밀 공조 장치의 입력 단계에 배치됩니다.

6. 테스트 및 검사 장비: 대학 실험실 및 품질 검사 센터의 환경 테스트 챔버, 동력계 및 고전력 충방전 테스터에 안정적인 전압 기준을 제공하여 테스트 데이터의 반복성을 보장합니다.

맞춤 서비스

KTAC는 외장 색상, 포장 방식, 입출력 전압 범위, 특수 기능 모듈(EMI 필터, 낙뢰 보호 장치, RS232/RS485 모니터링 인터페이스 등) 맞춤화를 포함한 OEM/ODM 서비스를 지원합니다. 맞춤형 솔루션을 원하시면 당사에 문의해 주십시오.

FAQ

1. 장비에 15kVA 대신 20kVA가 필요한지 어떻게 확인합니까?

동시에 작동하는 모든 장비의 총 전력(kVA)을 계산하고 가장 큰 단일 모터의 시동 서지 전류를 설명합니다. 총 작동 전력이 12kVA에서 15kVA 사이이고 자주 시동 및 정지하는 대형 모터 또는 장비가 포함된 경우 충분한 헤드룸을 보장하기 위해 20kVA 모델을 권장합니다. 총 전력이 지속적으로 10kVA 미만으로 유지된다면 15kVA 모델이면 충분합니다. 우리는 무료 하중 계산 워크시트를 제공할 수 있습니다.

2. 20kVA 전압 안정기가 장기간 낮은 부하에서 작동하는 경우 문제가 발생합니까?

아니요. SBW 시리즈는 서보 모터 전압 조정을 활용하며 전자 전압 안정기에서 볼 수 있는 "최소 부하" 요구 사항이 없습니다. 20~30%의 경부하에서도 효율은 90% 이상을 유지하며, 온도 상승이 낮아 실제로 카본 브러시와 변압기의 수명을 연장하는 데 도움이 됩니다.

3. 독립적인 3상 규제로 3상 불균형 문제를 완전히 해결할 수 있습니까?

예. 3상 20KVA 서보 모터 AVR은 각 위상에 대해 개별적으로 전압 샘플링 및 보상 조정을 수행하여 각 위상의 출력 전압을 ±3% 정확도 이내로 안정화합니다. 그러나 이는 활성 전력 분배보다는 전압을 조절한다는 점에 유의하십시오. 3상 부하 전류의 불균형이 심한 경우(예: 50% 이상의 차이) 부하 분산을 최적화하는 것이 좋습니다.

4. 장비의 바이패스 기능은 어떻게 작동하나요?

내부 과부하, 단락, 과열 또는 부품 고장이 발생하는 경우 제어 회로는 부하를 주 바이패스 회로로 자동 전환합니다. 이 시점에서 장치는 단지 도체 역할만 합니다. 전압 조정이 비활성화되는 동안 다운스트림 장비에 대한 지속적인 전원 공급이 유지됩니다. 동시에 패널은 유지 관리 담당자에게 경고하기 위해 청각 및 시각적 경보를 발생시킵니다.

5. 카본 브러쉬는 얼마나 자주 교체해야 합니까?

카본 브러쉬의 수명은 전압 변동의 빈도와 부하 전류의 크기에 따라 달라집니다. 평균 전력망 품질의 표준 작동 조건에서 정상적인 서비스 수명은 약 3~5년입니다. 출력 전압 변동이 심하거나 브러시가 원래 길이의 1/3로 마모된 경우 교체를 권장합니다. 교체는 간단하며 15분 이내에 완료될 수 있습니다.

6. 용량을 늘리기 위해 장치를 병렬로 연결할 수 있습니까?

두 개의 SBW 전압 안정기 출력을 직접 병렬로 연결하는 것은 권장되지 않습니다. 더 높은 전력 출력이 필요한 경우 SBW-30K, SBW-50K 또는 더 높은 정격 모델을 선택하거나 맞춤형 고용량 중앙 집중식 전압 안정화 솔루션을 위해 당사에 문의하는 것이 좋습니다.
