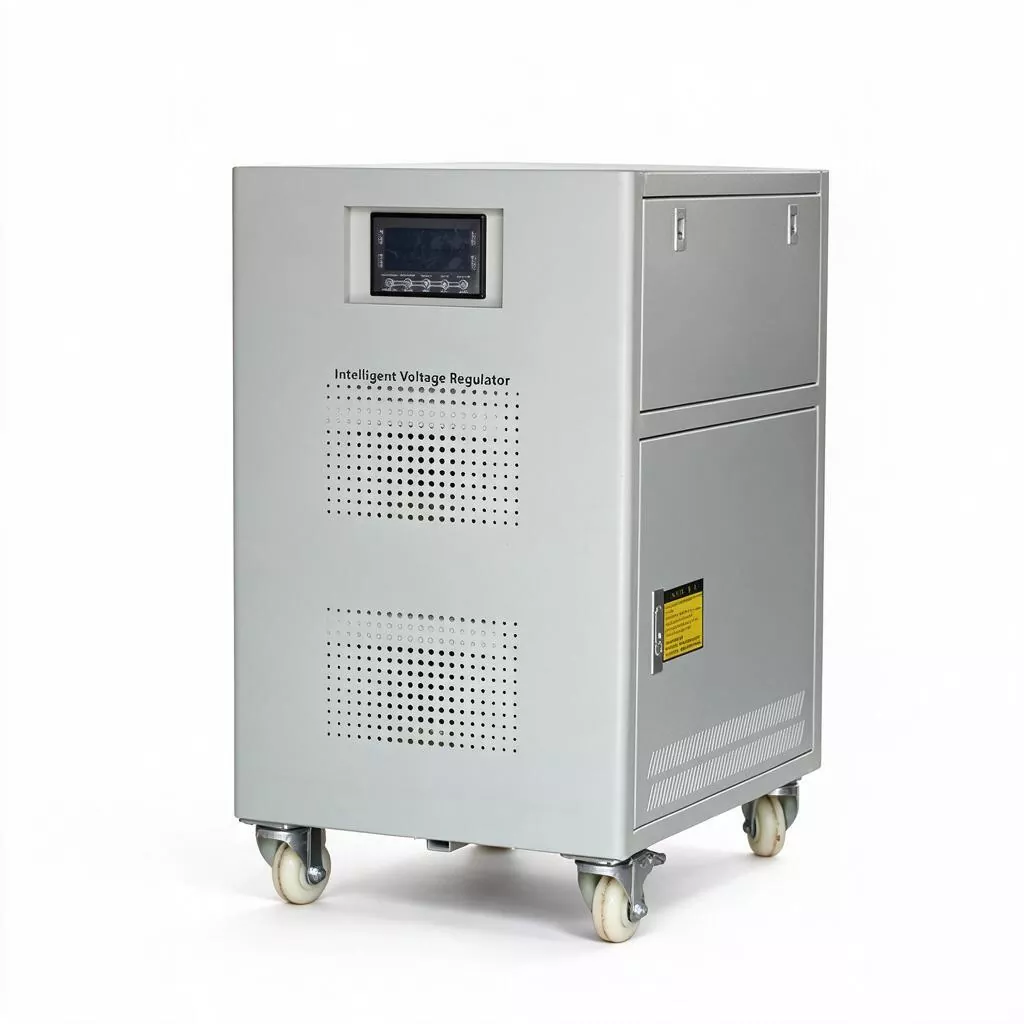

3상 30kVA 서보 모터 AVR

공장장 엔지니어와 장비 유지 관리 감독자에게 전력 시스템을 계획할 때 "공간"과 "전력"은 항상 신중한 고려가 필요한 한 쌍의 상충되는 요소입니다. 특히 토지가 부족한 도시 산업단지에서는 공장건물을 건설하는 과정에서 유통실의 면적이 고정되는 경우가 많으며, 이에 따른 토목공사 비용의 증가가 극도로 높고 공정 시간도 길다.

3상 30KVA 서보 모터 AVR은 이 문제를 효과적으로 해결할 수 있습니다. 이 제품은 저용량 SBW-20KVA와 정확히 동일한 섀시 크기, 동일한 설치 베이스 구멍 위치, 동일한 입출력 단자 레이아웃을 공유하지만 더 큰 크기의 보상 변압기 및 전압 조정 코일을 수용합니다. 정격 출력 용량은 20KVA에서 30KVA로 증가합니다.

이는 생산 라인이 15-18KW 부하에서 22-27KW 부하로 업그레이드될 때 벽을 허물고 구멍을 뚫기 위해 건설 팀에 연락할 필요가 없고, 분배 캐비닛의 기초 강철 막대를 다시 만들 필요가 없으며, 원래 들어오고 나가는 케이블이 너무 짧은지 걱정할 필요가 없다는 것을 의미합니다. 20KVA 전체 기계를 꺼내서 30KVA로 제자리에 밀어넣고 케이블을 다시 연결하면 "용량 도약과 같은" 업그레이드가 완료됩니다.

제품 매개변수

성능상의 이점

30KVA의 정격용량은 약 46A(3상 380V)의 정격전류에 해당하며, 이는 중소공장의 조립라인 전체, 대형 스크류형 공기압축기(37KW급), 200~300톤급 사출성형기 가열 및 유압시스템, 쇼핑몰, 사무용 건물의 대용량 중앙공조장치 등을 커버할 수 있다.

모터의 시동 전류는 정격 전류의 7-8배에 도달할 수 있습니다. 일반 전자 전압 안정기는 순간적인 과전류로 인해 오류 우회 또는 손상이 발생하기 쉽습니다. SBW-30KVA는 전자기 유도 서보 조절을 채택하고 있지만 전력 반도체 장치의 과전류 파괴 위험이 없습니다. 변압기와 카본 브러시 부품은 매우 강력한 단기 과부하 용량을 갖추고 있어 대형 모터의 빈번한 시동 정지로 인한 가혹한 테스트에 침착하게 대처할 수 있습니다.

또한 3상 30KVA 서보 모터 AVR은 3상 단계별 독립 조정 기술을 채택했습니다. 3상 전류가 불균형한 고부하 조건에서도 ±3% 정확도 내에서 각 상의 출력 전압을 안정화할 수 있습니다. 지능형 온도 조절 팬은 고급 A급 단열 시스템과 결합되어 40℃ 환경에서 최대 부하로 24시간 연속 작동을 보장함으로써 진정한 "산업용 등급의 ​​헤비 듀티 플레이어"가 됩니다.

주요 특징

1. 초고전력 밀도

외부 치수는 500×380×670mm로 20KVA 모델과 정확히 동일하지만 용량이 50% 증가했습니다. 전력 밀도는 업계 최고 수준이며, 특히 공간이 제한적이고 확장 가능성이 없는 유통실의 개조 및 업그레이드 프로젝트에 적합합니다. 설치 구멍과 배선 단자가 일관되어 몇 분 내에 빠른 교체가 가능합니다.

2. 높은 충격 하중 허용 오차

고출력 모터, 컴프레서, 유압펌프 등 유도성 부하에 특별히 최적화된 3상 30KVA 서보 모터 AVR은 정격 전류를 8배 초과하는 단기 충격 전류를 트립이나 바이패스 없이 견딜 수 있어 고부하 장비의 원활한 시동을 보장하고 시동 전압 강하로 인한 생산 중단을 방지합니다.

3. 고부하 조건에서도 장기간 안정성 유지

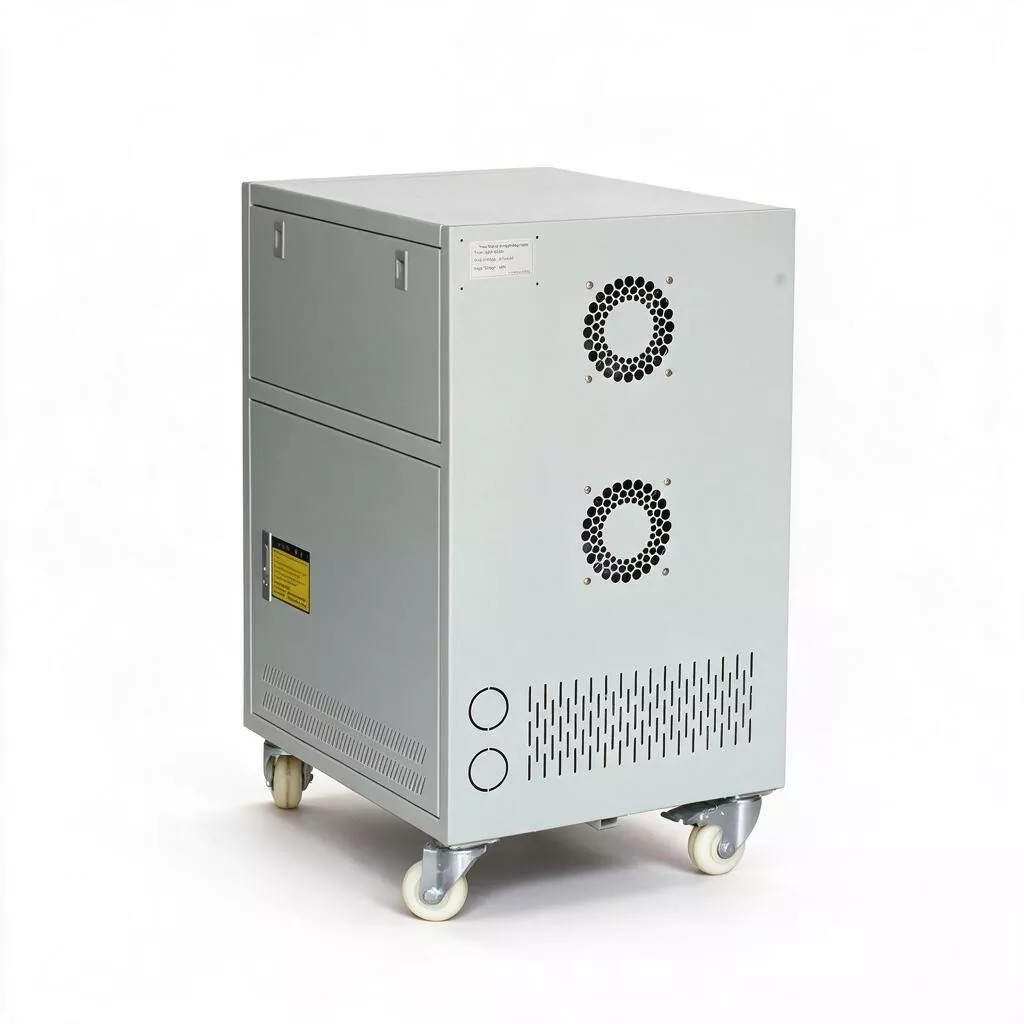

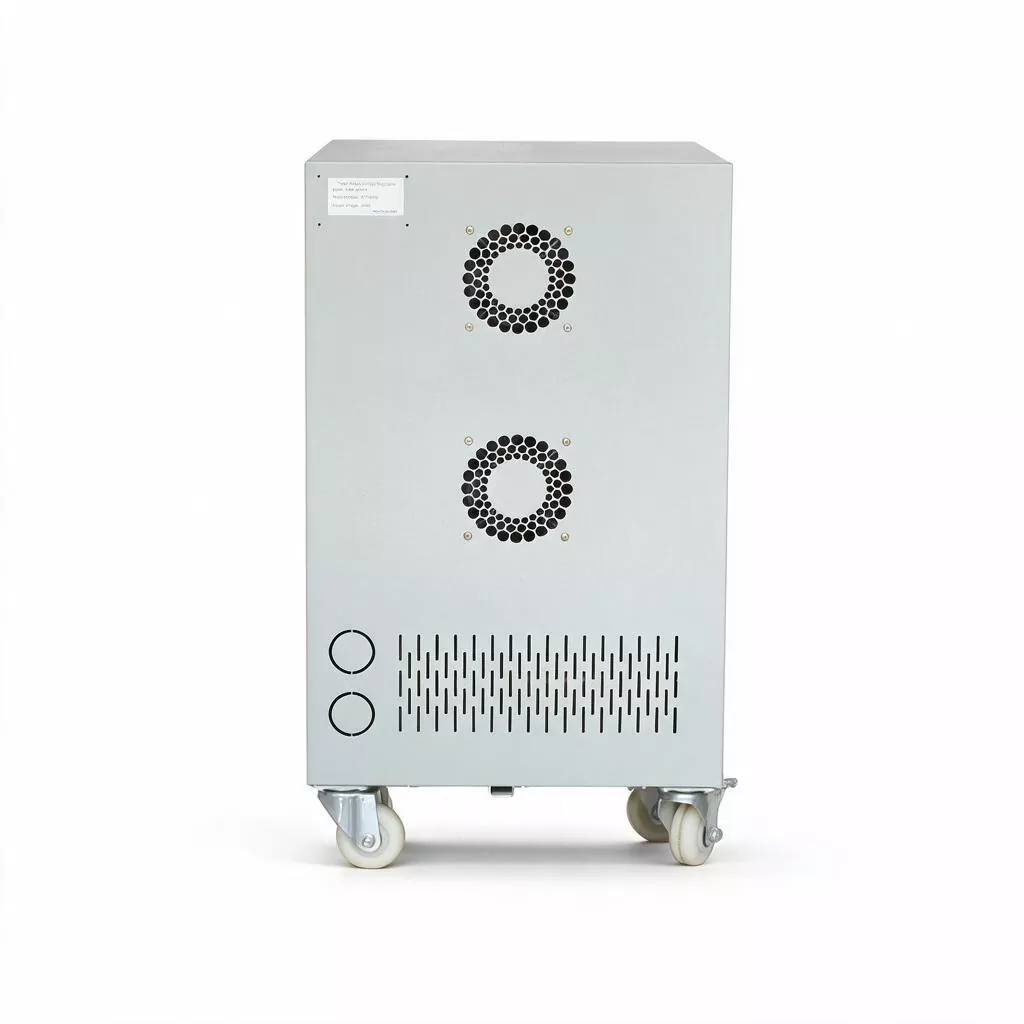

두꺼워진 보상 변압기 코일과 더 큰 크기의 브러시 구성 요소를 사용하여 정격 전류 전달 용량이 46A로 증가하고 열 발생이 줄어듭니다. 순 온도 상승은 60°C 미만이며 강제 공기 냉각 시스템과 결합되어 고온 및 먼지가 많은 산업 환경에서 연속 3교대 작업을 수행할 수 있습니다.

4. 독립적인 3상 고정밀 조절

샘플링 회로는 3상 부하가 심각하게 불균형한 경우에도(예: 대량의 단상 조명과 3상 전원을 동시에 연결하는 경우) 각 위상 전압을 독립적으로 감지하고 구동하며, 각 위상 출력을 ±3% 이내로 독립적으로 안정화하여 전압에 민감한 PLC, 서보 드라이브 및 정밀 온도 제어 장비를 효과적으로 보호할 수 있습니다.

5. 고신뢰성 전자기 토폴로지 구조

전전기 전압 안정기와 달리 이 기계는 취약한 전원 스위칭 장치가 없고 낙뢰 서지에 대한 강한 저항력을 갖춘 서보 모터 + 컬럼형 전압 조정기 구조를 채택하고 그리드 품질이 열악한(심각한 고조파, 급격한 전압 변동) 원격 산업 지역에 적합합니다. 설계된 서비스 수명은 15년을 초과하며 전체 수명 주기 동안 고장률이 매우 낮습니다.

6. 포괄적인 시스템 수준 보호 및 우회

과부하, 과전압, 저전압, 단락, 과열, 위상 손실을 포함한 통합 6계층 보호 기능과 내장된 기계/전기 이중 바이패스 기능입니다. 내부 이상이 발생하면 자동으로 주전원의 직접 전원 공급으로 원활하게 전환되어 중요한 부하의 전원이 꺼지지 않도록 하며 패널은 청각 및 시각적 경보 표시를 발산합니다.

7. 유연한 인터페이스 확장 기능

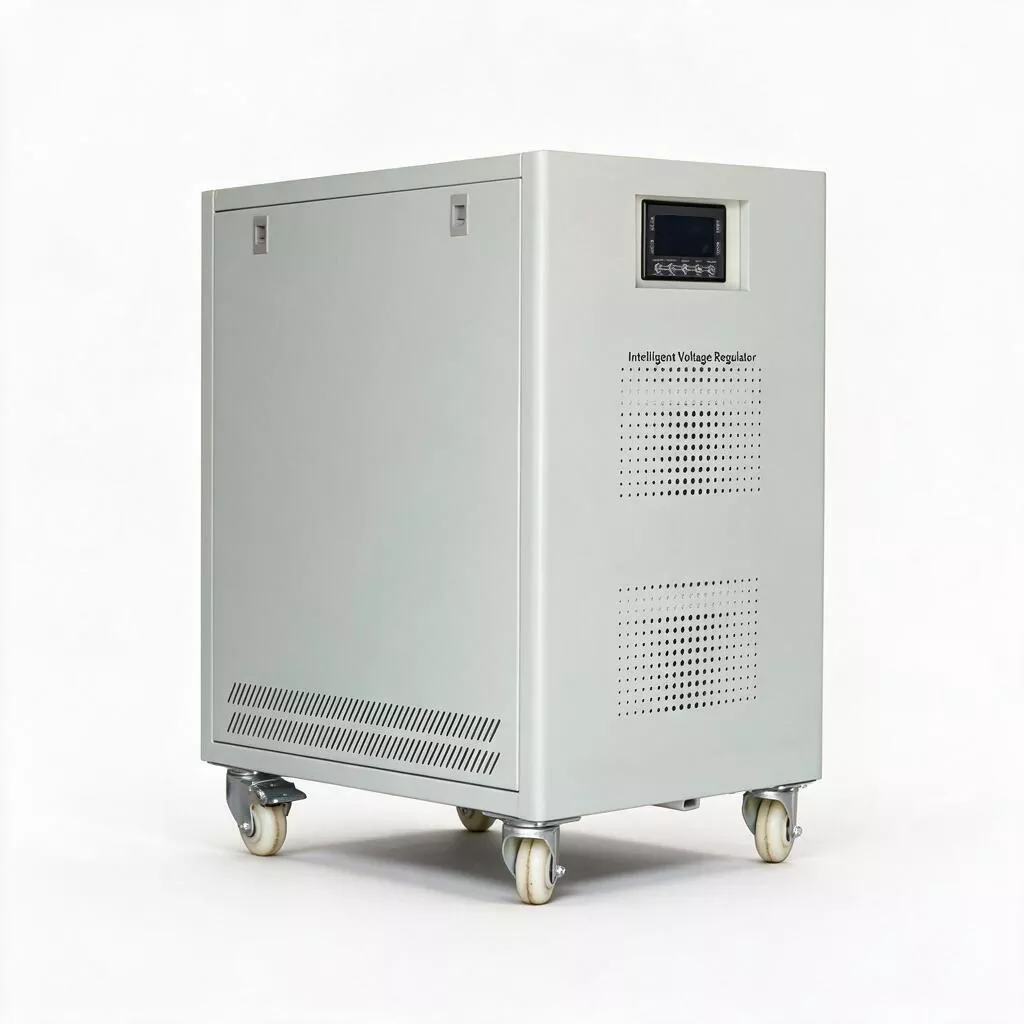

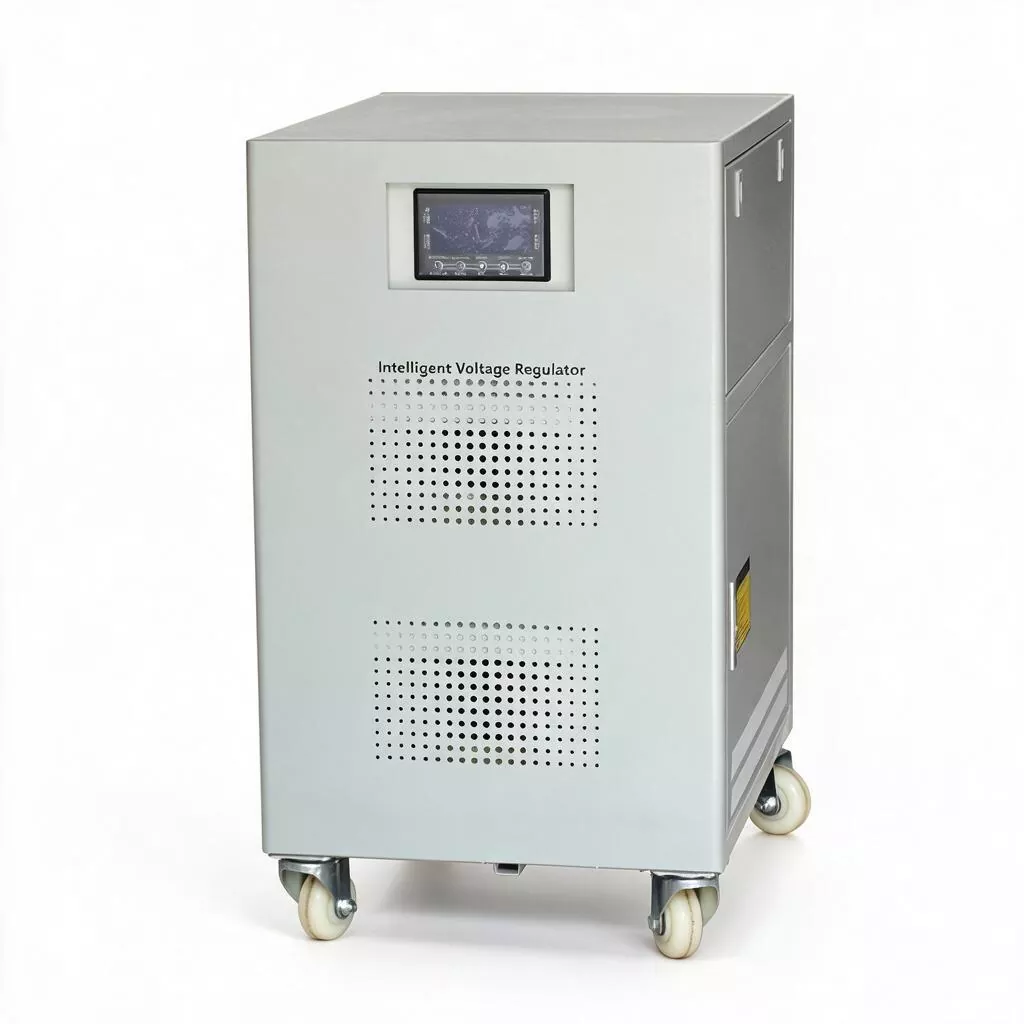

표준 구성에는 디지털 LED 3상 전압 디스플레이가 포함됩니다. Modbus-RTU 프로토콜을 지원하는 옵션 RS485 통신 인터페이스를 공장 DCS 시스템 또는 에너지 관리 플랫폼(EMS)에 연결할 수 있어 원격 모니터링, 전압 추세 기록 및 오류 경고가 가능합니다.

제품 응용

1. 중소 공장을 위한 중앙 집중식 배전 관리: 작업장의 주 수신 캐비닛에 설치되어 전체 생산 라인(수치 제어 기계 그룹, 용접 장비, 리프팅 장비)에 대한 중앙 집중식 전압 안정화를 제공하여 전체 작업장의 전력 품질을 향상시킵니다.

2. 대규모 사출 성형 및 다이캐스팅 산업: 200T ~ 350T 사출 성형기의 가열 링 및 유압 오일 펌프 모터에 안정적인 전원 공급을 제공하여 전압 변동으로 인해 가열 온도가 제어되지 않거나 사출 압력이 불안정해지는 것을 방지하고 불량률을 줄입니다.

3. 압축 공기 시스템: 37KW 이하의 스크류 공기 압축기 및 피스톤 공기 압축기를 장착하여 시동 중 큰 전류 영향 문제를 해결하고 압축 공기 시스템의 안정적인 압력을 보장하고 접촉기 및 열 계전기를 보호합니다.

4. 상업용 대규모 HVAC 시스템: 대규모 쇼핑몰, 호텔 및 사무실 건물의 중앙 에어컨 수냉식 장치, 냉각탑 팬 및 순환 워터 펌프에 적합하며 저전압으로 인한 압축기 과열 보호 트립을 방지하기 위해 안정적인 전압 전원 공급 장치를 제공합니다.

5. 금속 가공 및 판금 성형: 대형 전단 기계, 절곡 기계, 펀칭 기계의 유압 시스템 및 CNC 컨트롤러에 순수 전원 공급 장치를 제공하여 가공 정확도와 금형 수명을 보장합니다.

6. 수처리 및 도시 시설: 공공 인프라의 안정적인 운영을 보장하기 위해 물 펌프용 대형 발전소, 하수 처리장의 폭기 팬, 도시 배수 펌프장 등에 사용됩니다.

맞춤 서비스

KTAC는 외관 색상, 패키징 방법, 입출력 전압 범위, 특수 기능 모듈(EMI 필터 장치, 낙뢰 보호 장치, RS232/RS485 모니터링 인터페이스 등) 등을 포함한 OEM/ODM 서비스를 제공합니다. 맞춤형 솔루션을 원하시면 문의해 주세요.

FAQ

1. SBW-30KVA와 20KVA는 치수가 완전히 동일합니다. 내부적으로 용량 증가는 어떻게 이루어지나요?

캐비닛 프레임을 변경하지 않고도 자성체 최적화(고투자율 고성능 실리콘 강판 사용)와 코일 권선 공정 개선을 통해 단위 체적당 에너지 변환 밀도를 높였습니다. 동시에 온도 상승이 표준 범위 내에 유지되도록 방열 공기 덕트 설계를 강화했습니다. 이 "소형, 고출력" 설계는 성숙한 양산 모델에서 완전히 검증되었습니다.

2. 우리 공장은 원래 20KVA 안정기를 사용하고 있었습니다. 이제 부하가 증가했습니다. 이 30KVA 제품으로 직접 교체할 수 있나요?

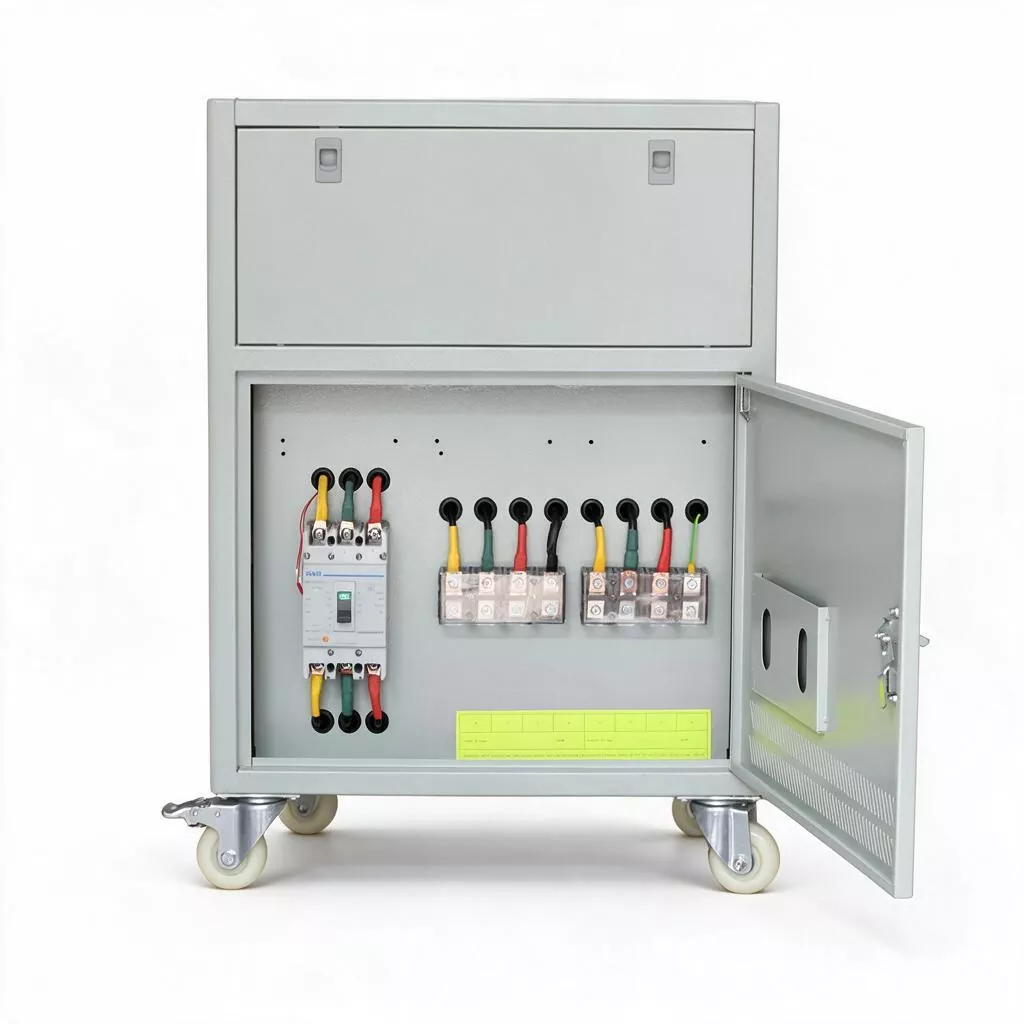

대부분의 경우 가능합니다. 설치 베이스 구멍 치수와 두 입/출력 구리 스트립 사이의 간격은 정확히 동일합니다. 단, 프런트 엔드 인입 케이블 및 회로 차단기의 사양이 충분한지 확인하시기 바랍니다. 30KVA의 정격 전류는 약 46A입니다. 프런트 엔드에는 ≥63A 회로 차단기와 ≥10mm² 구리 코어 케이블을 사용하는 것이 좋습니다. 당사 기술팀은 교체 전 현장 점검 서비스를 제공할 수 있습니다.

3. 30KVA는 대형 모터 시동 시 충격 전류를 어떻게 처리합니까?

서보 모터형 전압 조정기는 기본적으로 대형 가변 변압기입니다. 전자기 관성으로 인해 단기 과부하가 허용됩니다. 카본 브러시와 코일 사이의 미끄럼 접촉은 정격 전류의 몇 배에 달하는 순간 충격을 견딜 수 있습니다. 제어 회로는 판단을 지연시키고 전자 안정 장치와 같은 과전류 보호를 작동하지 않습니다. 충격 전류가 5초 이내에 떨어지면 안정 장치는 정상 작동 상태를 유지할 수 있습니다.

4. 3상 30KVA 서보 모터 AVR이 실제로 96%의 효율을 달성할 수 있나요? 경부하 조건에서도 여전히 에너지 효율적입니까?

예, 완전 부하 작동 시 효율은 ≥96%입니다. 경부하(40% - 60% 부하율)에서는 철 손실의 상대적 증가로 인해 효율이 약 93% - 95%로 약간 떨어지지만 여전히 기존 자기 포화 안정기보다 훨씬 높습니다. 최고의 전체 에너지 효율성을 달성하려면 부하율을 50% - 80% 범위 내로 유지하는 것이 좋습니다.

5. 3단계 독립규제는 어떻게 이루어지나요?

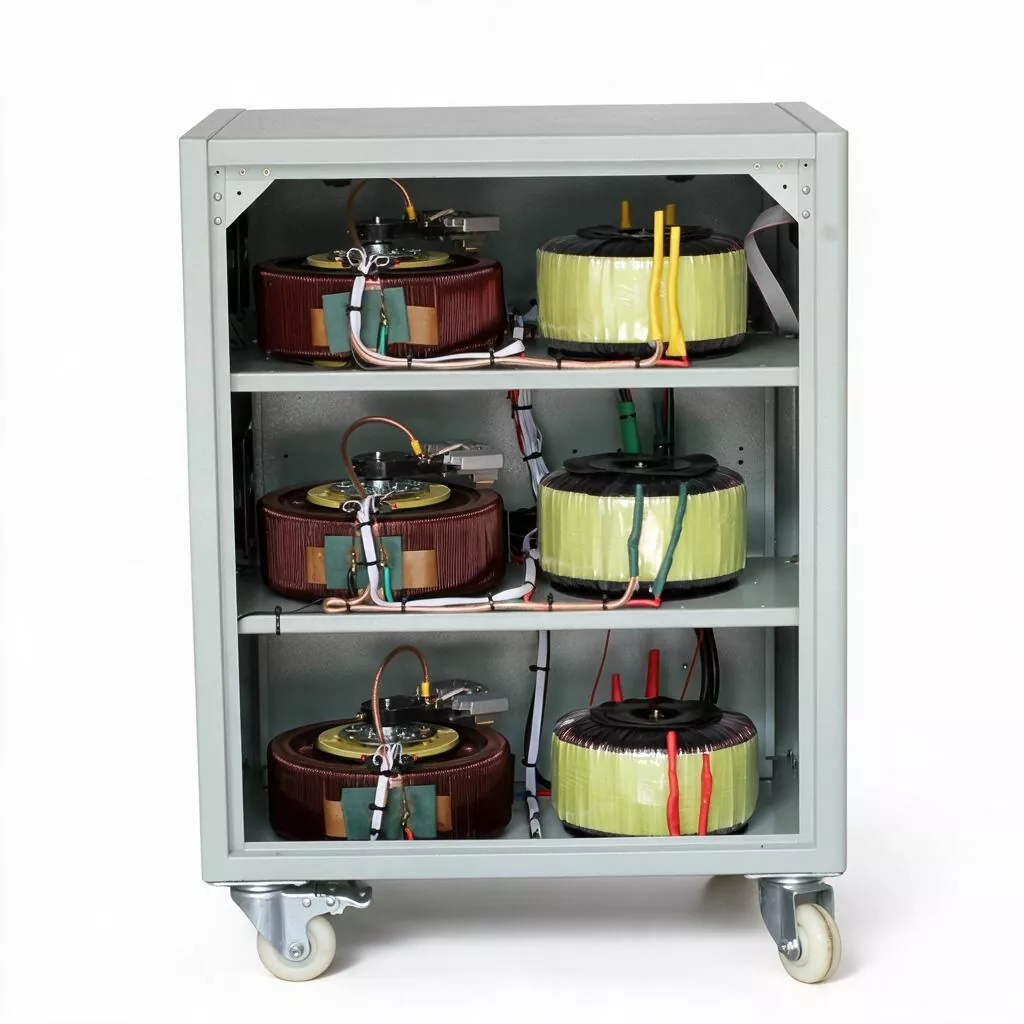

장비 내부에는 완전히 독립적인 샘플링 변압기 3개, 제어 회로 기판 및 서보 모터 구동 메커니즘이 있습니다. A상의 전압이 낮을 경우 A상의 카본브러시만 위로 이동하여 보압을 하게 되고 B상과 C상은 전혀 영향을 받지 않습니다. 이는 3상 출력 전압의 완전한 디커플링 조절을 보장합니다. 사용자 측의 3상 부하가 심하게 불균형하더라도 출력단의 3상 전압은 여전히 ​​높은 대칭성을 유지합니다.

6. 장비의 주요 일일 유지보수 작업은 무엇입니까?

일일 유지 관리는 매우 간단합니다. 분기마다 카본 브러시 먼지를 확인하고 청소하고(진공 청소기를 사용하여 환기 포트에서 제거), 반년마다 카본 브러시 길이가 마킹 라인 아래로 마모되었는지 확인하고 1년에 한 번씩 들어오고 나가는 터미널의 나사를 조입니다. 전해 콘덴서 용량을 정기적으로 검출해야 하는 전자 장비에 비해 SBW 시리즈는 유지 보수 수량과 예비 부품 비용이 매우 유리합니다.
