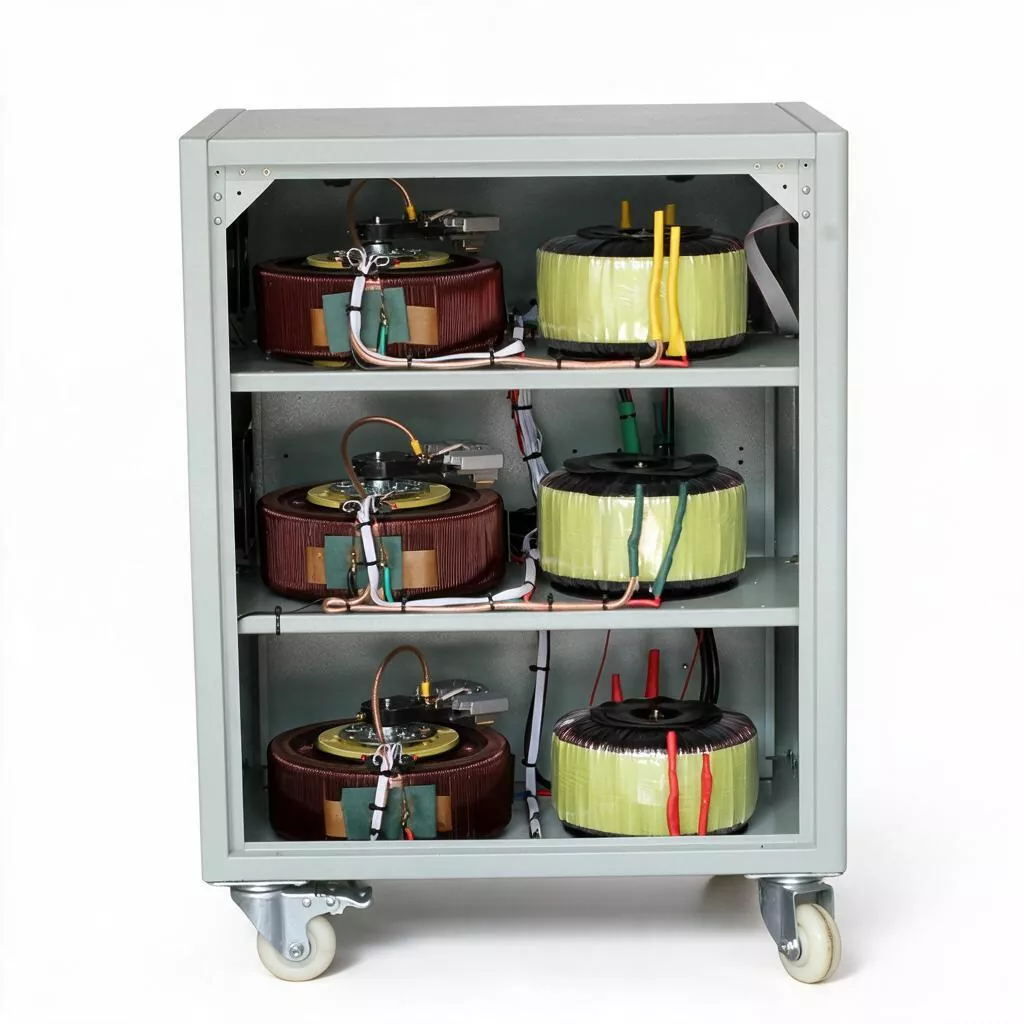

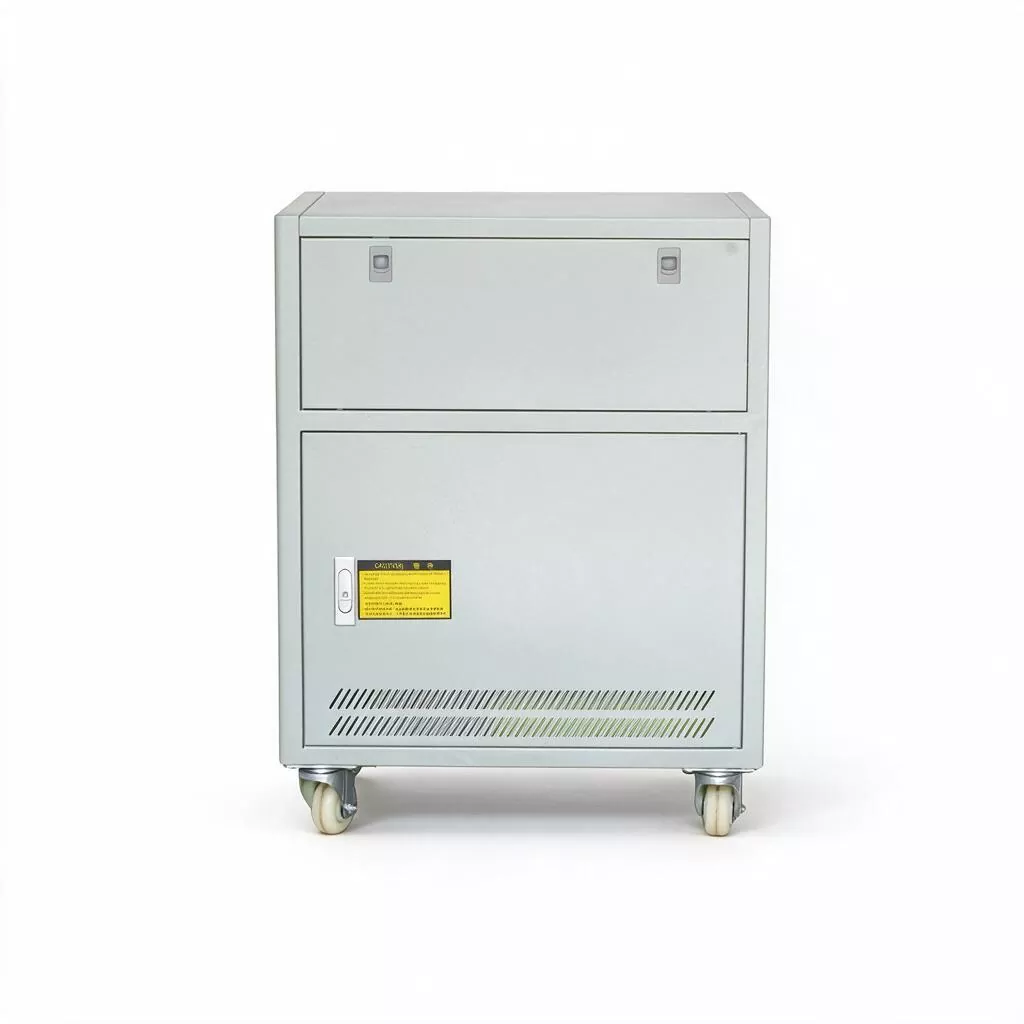

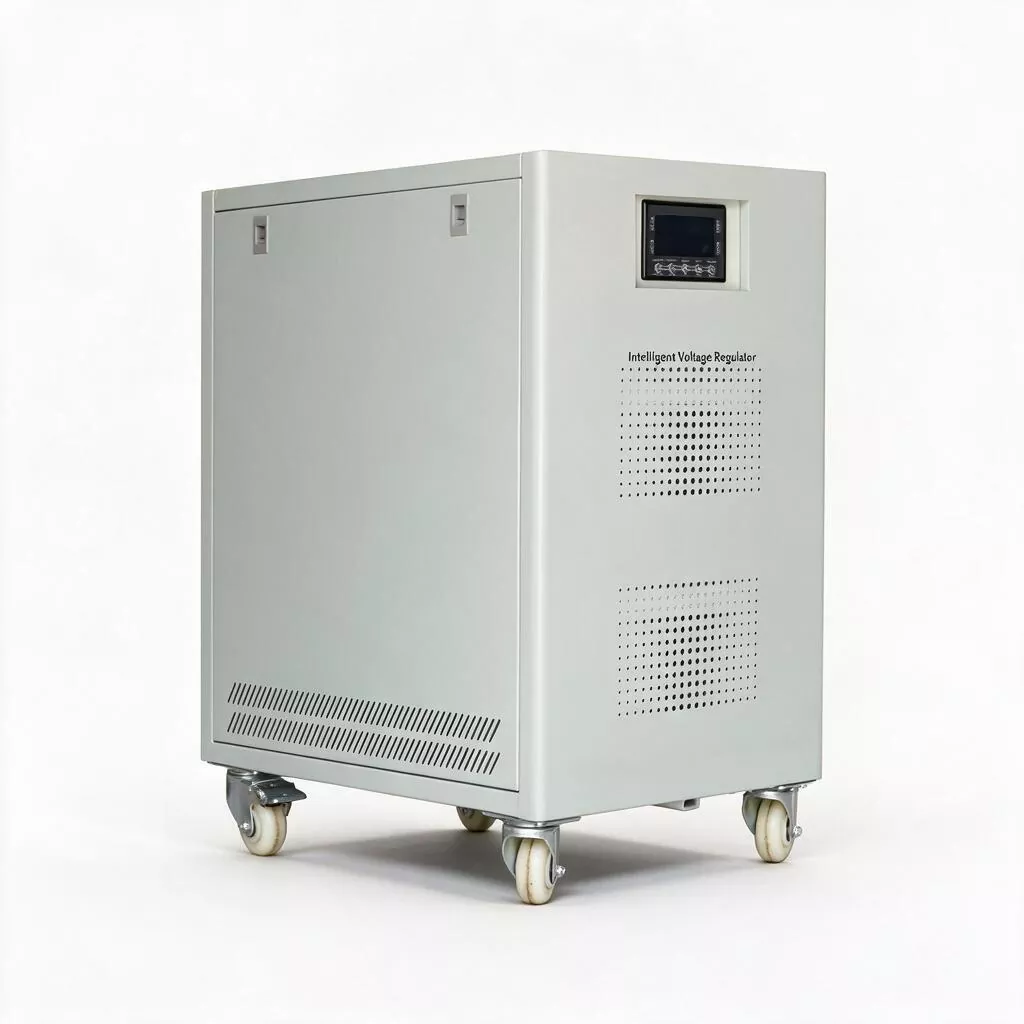

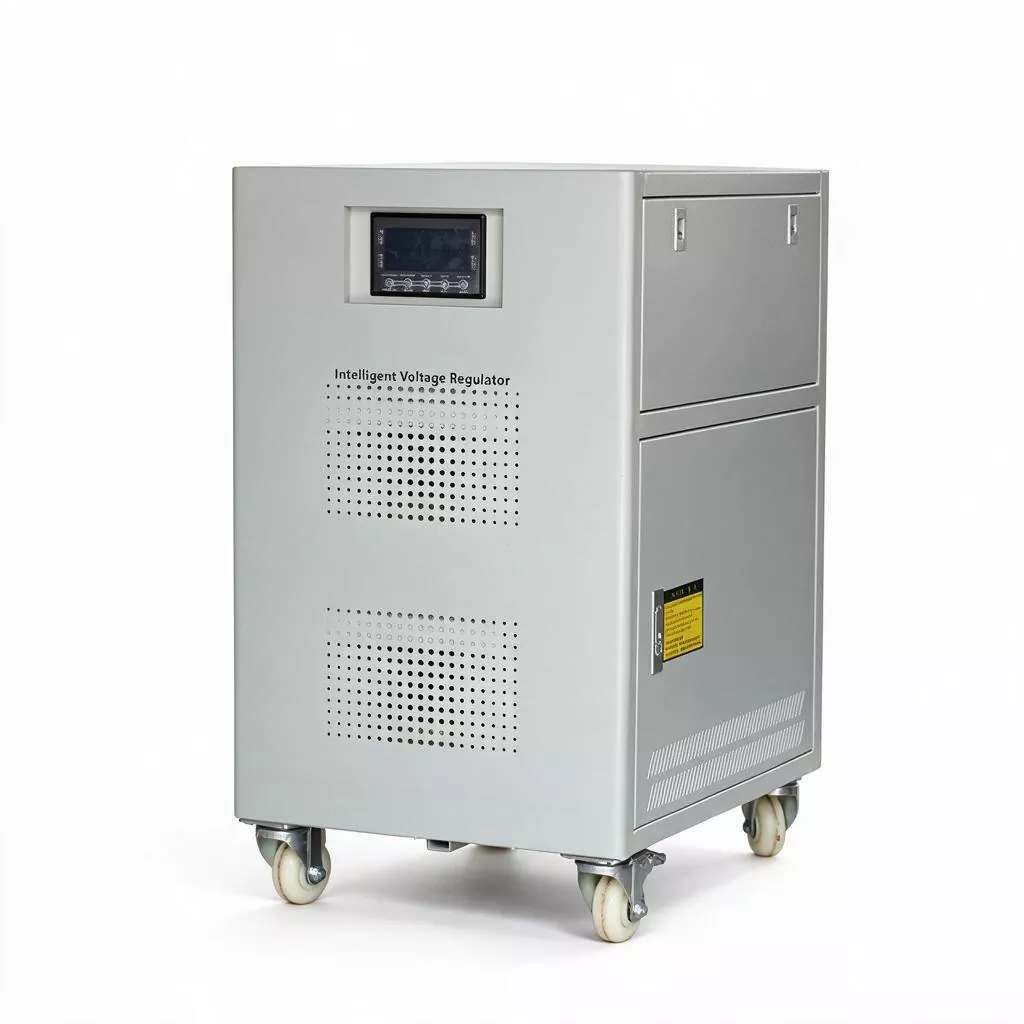

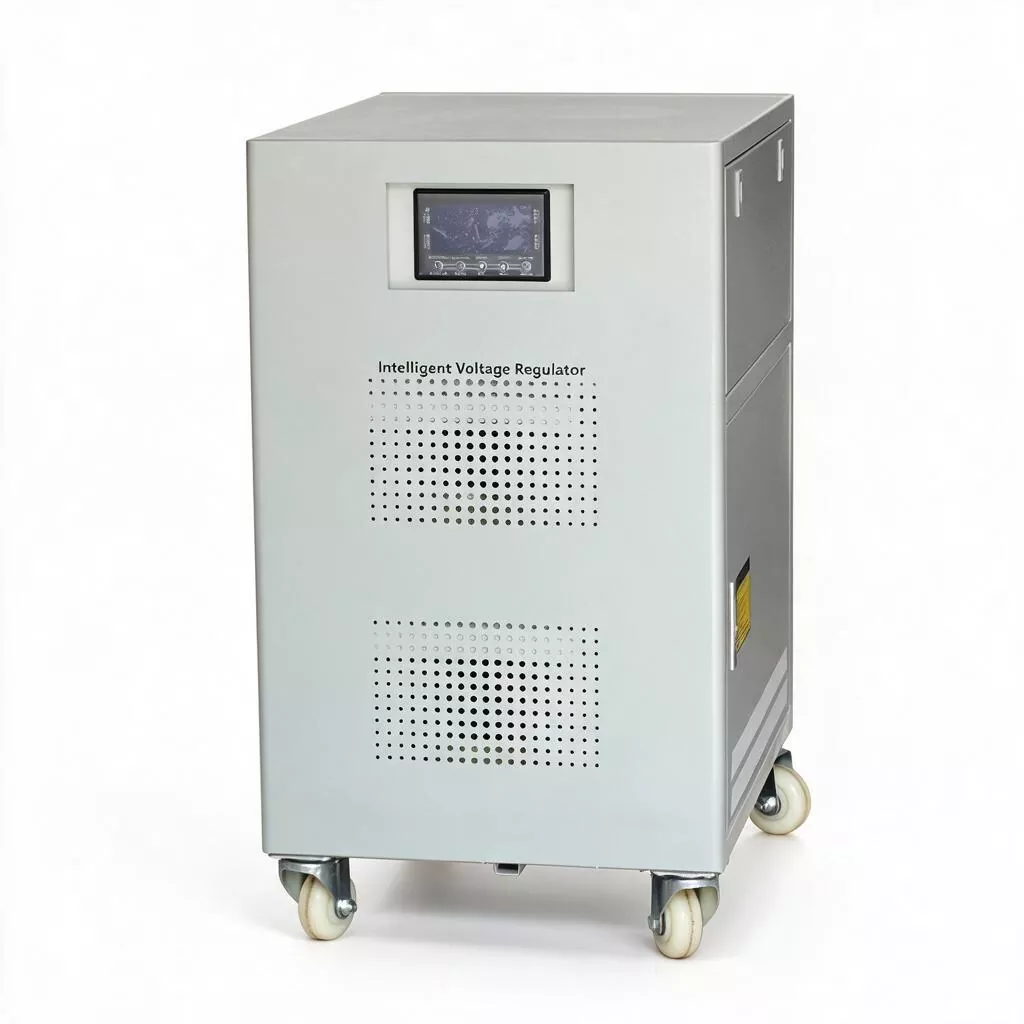

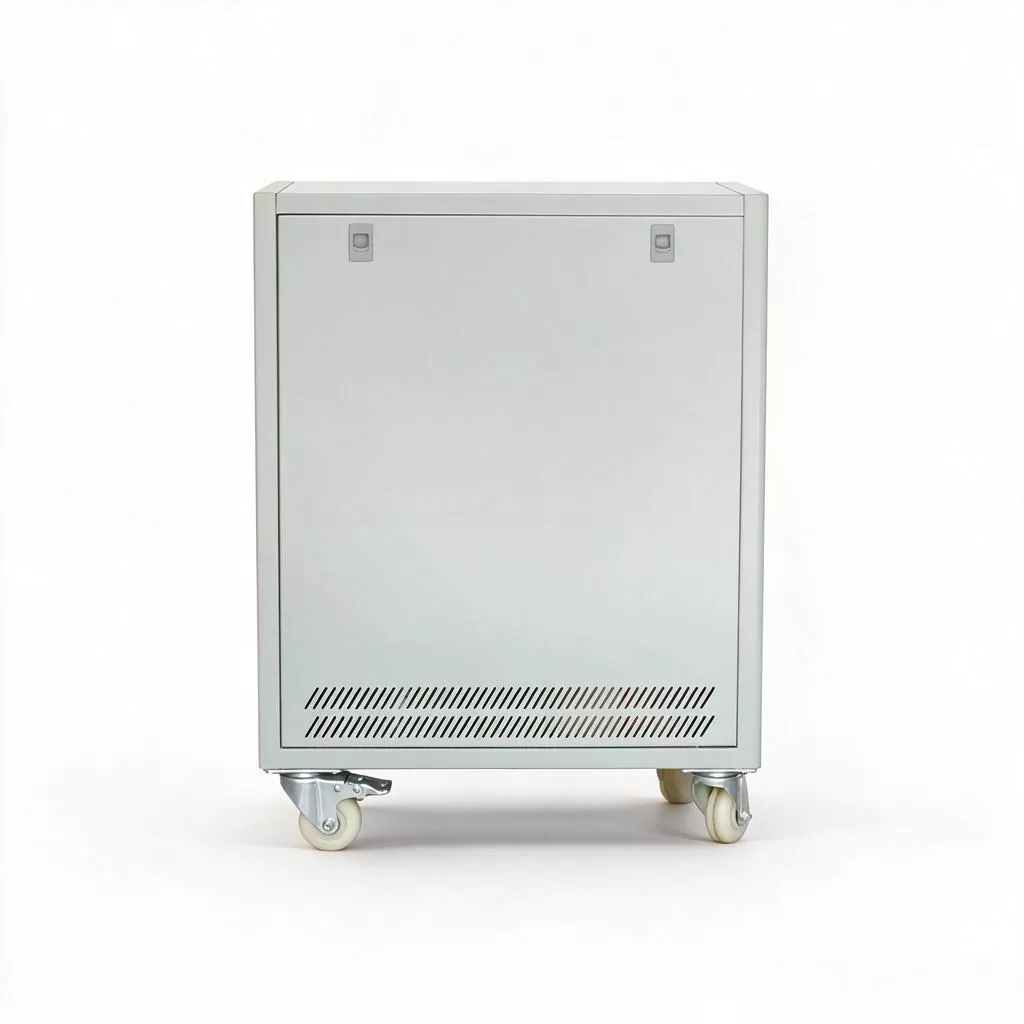

3상 50kVA 서보 모터 AVR

현대의 공장과 대규모 상업 시설은 주파수 변환기, 서보 드라이브, UPS, 스위칭 전원 공급 장치, LED 조명 드라이버 등 수많은 비선형 부하로 가득 차 있습니다. 이들은 작동 중에 대량의 고조파 전류(주로 5차, 7차, 11차 고조파)를 생성합니다.

이러한 고조파는 전압 안정기 자체의 발열 및 손실을 악화시킬 뿐만 아니라 더 심각하게는 전력망에 다시 주입되어 변압기 권선의 추가 온도 상승, 중성선의 과부하 가열, 무효 전력 보상 커패시터 뱅크의 과전류 항복, 심지어는 수신 라인의 주 스위치가 잘못 작동하는 원인이 됩니다.

더욱이, 3상 부하의 불균형은 중성점 드리프트로 이어져 배전실 저전압 측의 3상 전압 편차를 다양한 정도로 유발하여 전체 버스의 모든 사용자의 전력 품질에 영향을 미칩니다.

3상 50KVA 서보 모터 AVR은 단순한 전자기 전압 조정 장치가 아닙니다.

1. 양방향 전기 절연: SBW-50KVA는 변압기의 전자기 결합을 보상함으로써 입력과 출력 사이에 자연적인 전기 절연 층을 형성하여 민감한 다운스트림 장비를 침범하는 전력망 측의 낙뢰 서지 및 전압 스파이크를 효과적으로 약화시키고 부하 측에서 전력망 측으로 고조파 전류의 역주입을 억제합니다.

2. 3상 독립 디커플링 조절: 각 위상에는 독립적인 샘플링, 제어 및 서보 드라이브 회로가 있습니다. 후단의 부하가 심하게 불균형한 경우(예: A상은 다수의 단상 조명 및 사무 기기에 연결되고, B상과 C상은 3상 전원에 연결됨)에도 전압 안정기는 3상 출력 전압을 정확도 범위 내에서 안정화할 수 있으므로 중성점 드리프트로 인한 비대칭 버스 전압 문제를 제거하고 변압기 저전압측 손실을 줄일 수 있습니다.

3. 높은 내성 및 충격 방지 성능: 절단 조절을 위해 IGBT/SCR에 의존하는 전자 방식과 달리 이 제품은 전자기 유도 서보 조절을 채택하고 스위칭 주파수 고조파를 생성하지 않으며 출력 파형 왜곡률은 0.1% 미만입니다. 동시에 변압기 및 카본 브러시 부품은 단기 내열성이 매우 높아 대형 압축기, 팬 및 프레스 시동 시 정격 전류의 몇 배에 달하는 서지 영향에 침착하게 대처할 수 있으며 전자 장비와 같은 과전류 바이패스 보호가 쉽게 발생하지 않습니다.

4. 시스템 수준 모니터링 및 상호 연결: 이 제품은 공장 에너지 관리 시스템(EMS) 또는 전력 모니터링 시스템(SCADA)에 원활하게 통합될 수 있는 RS485 통신 인터페이스 및 건식 접촉 경보 신호용으로 예약되어 있어 입력/출력 전압, 부하 전류 및 내부 온도와 같은 주요 매개변수에 대한 실시간 원격 모니터링이 가능하며 프런트 엔드 회로 차단기, ATS 이중 전원 공급 장치 스위칭 캐비닛과의 상호 연결을 지원하고 완전한 지능형 전원 공급 장치 보장 시스템을 구축할 수 있습니다.

제품 매개변수

주요 특징

1. 양방향 전기에너지 정화

보상 변압기의 전자파 절연 특성을 활용하여 부하측에서 전력망으로 고조파(특히 5차, 7차, 11차 고조파)가 역전송되는 것을 효과적으로 차단하여 변압기 및 무효전력 보상장치의 고장 위험을 줄입니다. 동시에 전력망 측의 전압 깜박임 및 서지 영향을 억제하여 정밀 부하에 순수한 전원 공급 장치를 제공합니다.

2. 3상 독립 고정밀 조절

위상별 독립 샘플링 및 제어 기술을 사용하여 각 위상 전압을 개별적으로 감지하고 보상합니다. 3상 부하 전류가 심각한 불균형(불평형 정도 > 30%)이더라도 출력 3상 전압은 정상 조건에서 여전히 ±3% 이내로 유지될 수 있어 중성점 드리프트로 인한 안전 위험과 추가 손실을 근본적으로 제거합니다.

3. 강력한 단기 과부하 용량

전자기 유도 작동 원리를 기반으로 자연적인 과부하 여유가 있으며 정격 전류 시동 충격의 8배가 넘는 단기(5초 이하)를 견딜 수 있습니다. 특히 대형 전력 주파수 변환기, 중주파 용광로 및 대형 리프팅 장비와 같이 빈번한 시동-정지 충격 부하에 적합합니다.

4. 제로 고조파 출력

출력 파형은 파형 왜곡률이 < 0.1%인 표준 사인파이며 추가 고조파를 생성하지 않습니다. 기존 전자 전압 안정기와 비교하여 전력망에 고주파 간섭을 주입하지 않으며 엄격한 전자기 환경 요구 사항이 있는 의료, 정밀 테스트 및 통신 장소에 특히 적합합니다.

5. 중복 이중 바이패스 보호

수동/자동 이중 바이패스 기능이 통합되어 있습니다. 전압 안정기에 내부 결함이 있거나 정기적인 유지 관리 중에 바이패스 스위치를 통해 직접 전원 공급 모드로 원활하게 전환하여 부하의 전력이 손실되지 않도록 할 수 있습니다. 유지 관리가 완료된 후 3상 50KVA 서보 모터 AVR은 전체 프로세스를 종료할 필요 없이 전압 안정화 모드로 다시 전환할 수 있습니다.

6. 대용량 방열 및 초장수명 설계

50KVA 수준의 열 발생을 위해 대형 방열판과 지능형 온도 제어 속도 조절 팬이 채택되어 최대 부하 온도 상승이 60℃ 미만이 되도록 보장합니다. A등급 고절연 재료와 수입 내마모성 카본 브러시를 선택하여 전체 설계 수명이 15년을 초과하고 전체 수명 주기에 걸친 종합 비용이 유사한 전자 전압 안정기보다 훨씬 낮습니다.

7. 커뮤니케이션의 심층적 통합

표준 구성에는 RS485 통신 인터페이스(Modbus-RTU 프로토콜)와 옵션 Profibus-DP 또는 이더넷 통신 모듈이 포함됩니다. 제어실의 3상 전압, 전류, 온도, 경보 상태를 실시간으로 읽어 무인 운전 및 예측 보전이 가능합니다.

제품 응용

1. 정밀 제조 및 고급 장비: 정밀 금형 가공 센터의 반도체 패키징 및 테스트 라인, SMT 납땜 기계 및 CNC 장비 그룹에 고조파가 없고 매우 안정적인 순수 전원 공급 장치를 제공하여 수율을 향상시킵니다.

2. 대규모 의료 시설용 전원 공급 장치: 3차 병원 방사선과 및 핵의학 부서의 CT 장비, MRI(자기 공명) 시스템, 선형 가속기 등 대형 의료 영상 장비의 프런트 엔드 전압 안정화 및 고조파 절연에 사용되어 영상 품질 및 장비 안전을 보장합니다.

3. 데이터 센터 및 엣지 컴퓨팅 노드: 중소 규모 데이터룸 및 5G 코어 융합 데이터룸의 스위치 전원 공급 장치 및 정밀 공조 시스템에 대한 전압 안정화 및 고조파 제어를 제공하여 UPS 입력 고조파 손실을 줄이고 배터리 수명을 연장합니다.

4. 차량 제조 및 자동차 부품 생산 라인: 용접 로봇 워크스테이션, 페인팅 로봇 및 대형 스탬핑 라인을 위한 제어 캐비닛 및 서보 드라이브 시스템을 제공하여 다축 연결 정확도를 보장하고 전압 변동으로 인한 용접 스플래시 또는 페인팅 결함을 방지합니다.

5. 대형 상업단지 : 쇼핑몰, 5성급 호텔, 대형 전시장 등에 설치되는 주 배전실은 층 전체 또는 건물 전체의 전력 및 조명, 에스컬레이터, 중앙 공조 장치에 대한 중앙 집중식 전력 품질 최적화를 제공합니다.

6. 화학 및 제약 산업: 반응 용기 교반 모터, 원심 분리기 및 공기 압축기 그룹에 전압 안정화 보호 기능을 제공하고 모터 주파수 변환기에서 생성된 고조파가 DCS 제어 시스템 및 현장 장비를 방해하지 않도록 억제합니다.

맞춤화 지원

KTAC는 외관 색상, 패키징 방법, 입출력 전압 범위, 특수 기능 모듈(예: EMI 필터 장치, 낙뢰 보호 장치, RS232/RS485 모니터링 인터페이스) 등을 포함한 3상 50KVA 서보 모터 AVR OEM/ODM 서비스를 제공합니다. 맞춤형 솔루션을 원하시면 문의해 주세요.

FAQ

1. 50KVA 전압 안정기가 실제로 "고조파 절연" 효과를 달성할 수 있습니까?

예. SBW-50KVA는 입력과 출력 사이에 전자기 절연이 있는 보상 변압기의 원리를 기반으로 작동합니다. 고주파 고조파(특히 5차 고조파 이상의 고조파)에 자연스러운 감쇠 효과가 있습니다(일반적으로 30%~50% 감쇠 가능). 동시에 스위칭 주파수 고조파를 생성하지 않으므로(PWM 유형 전자 장치와 달리) 부하 측에서 전력망으로의 고조파 역오염을 크게 줄일 수 있습니다. 보다 철저한 고조파 제어가 필요한 경우 능동 필터(APF) 또는 수동 필터 분기를 미리 추가할 수 있습니다.

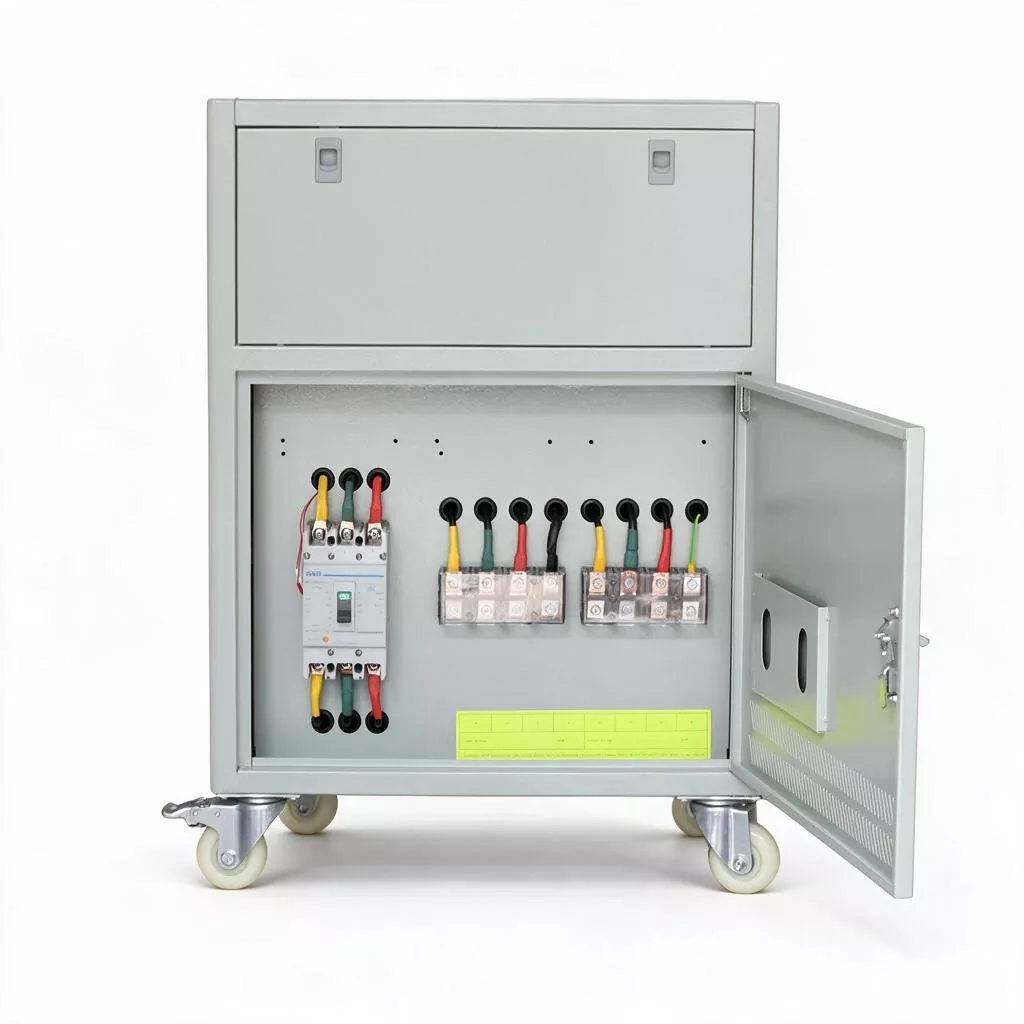

2. 이 장치가 배전 시스템에 연결될 때 프런트 엔드 회로 차단기에 대한 요구 사항은 무엇입니까?

50KVA 모델의 정격 전류는 약 76A(3상 380V)입니다. 모터형 부하의 시동 서지와 일정 용량 여유를 고려하여 전단에 정격 100A~125A의 MCCB(플라스틱 케이스 차단기)를 구성하고 C/D형 트립 곡선을 선택하는 것이 좋습니다. 인입 케이블은 YJV 3×25mm² + 2×16mm² 이상의 사양을 사용하는 것이 좋으며, 구체적인 요구사항은 전압 강하에 대한 실제 선로 길이를 기준으로 계산해야 합니다.

3. 3상 독립 조정으로 불균형 부하로 인한 과도한 총 중성 전류 문제를 해결할 수 있습니까?

전압 불균형 문제를 해결할 수 있지만, 3상 독립 레귤레이션은 각 상의 전류를 강제로 분배하는 것이 아니라 각 상의 전압을 조정하는 방식이다. 부하 측의 3상 전류가 심각한 불균형인 경우(예: 차이가 50A를 초과하는 경우) 전압 안정기는 3상 전압의 대칭성을 보장할 수 있지만 중성선 전류를 줄일 수는 없습니다. 이 경우, 배전단말에서 단상부하를 균등하게 배분하는 것이 권장되며, 부하균형 배분계획에 대한 상담이 가능합니다.

4. 3상 50KVA 서보 모터 AVR은 바이패스 모드에서도 보호 기능을 갖고 있나요?

수동 바이패스 모드에서는 전압 안정기의 과부하 및 과전압 전자 보호 기능이 참여하지 않습니다. 이때 후단 장비는 주전원에서 직접 전원을 공급받으므로 전압 안정화 보호 기능이 손실되지만 연속성은 유지됩니다. 바이패스 작동 중에는 사용자가 가능한 한 빨리 유지보수를 준비하는 것이 좋습니다. 자동 바이패스(오류 전환) 중에도 장비는 주전원 상태를 계속 모니터링합니다. 주전원이 심각하게 비정상이고 안전 임계값을 초과하는 경우 일부 보호 신호는 여전히 경고를 위해 프런트엔드 회로 차단기를 트리거할 수 있습니다.

5. 50KVA 모델용 냉각 솔루션의 특징은 무엇입니까?

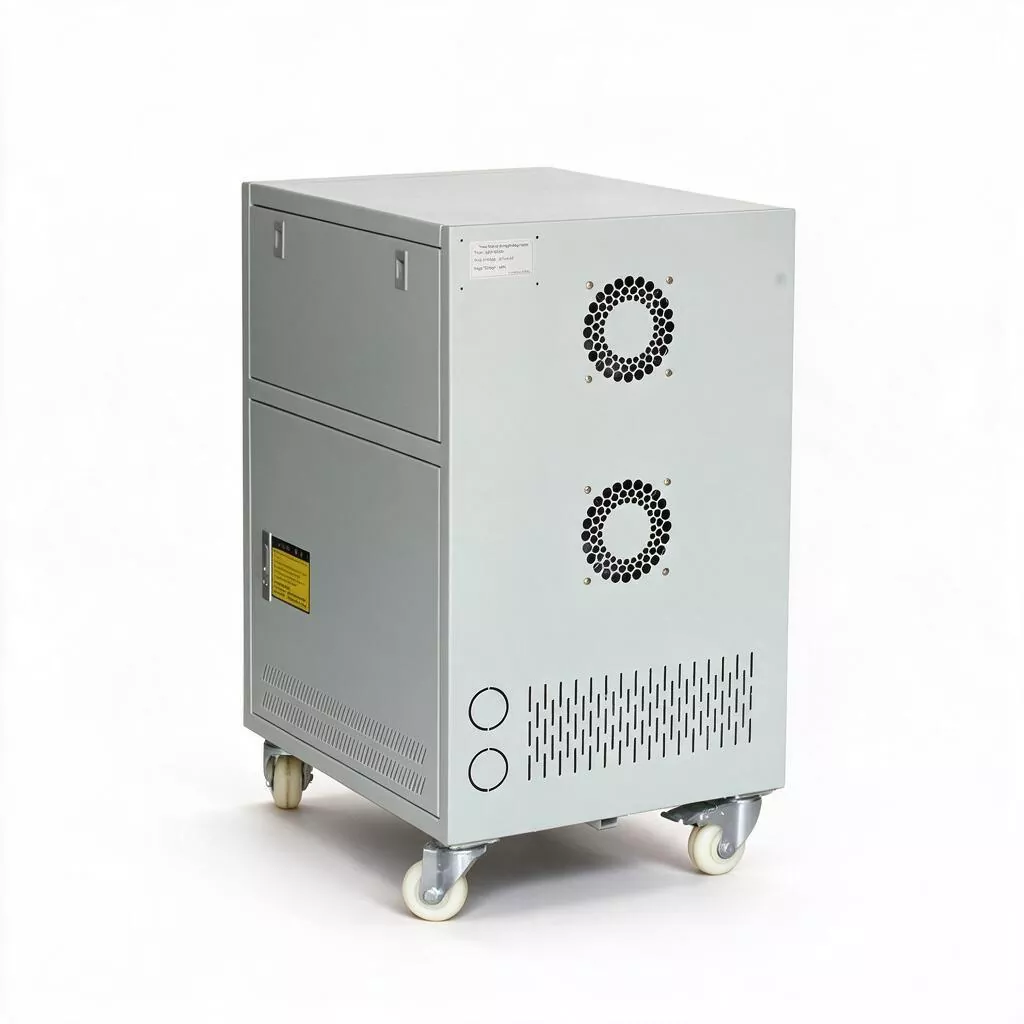

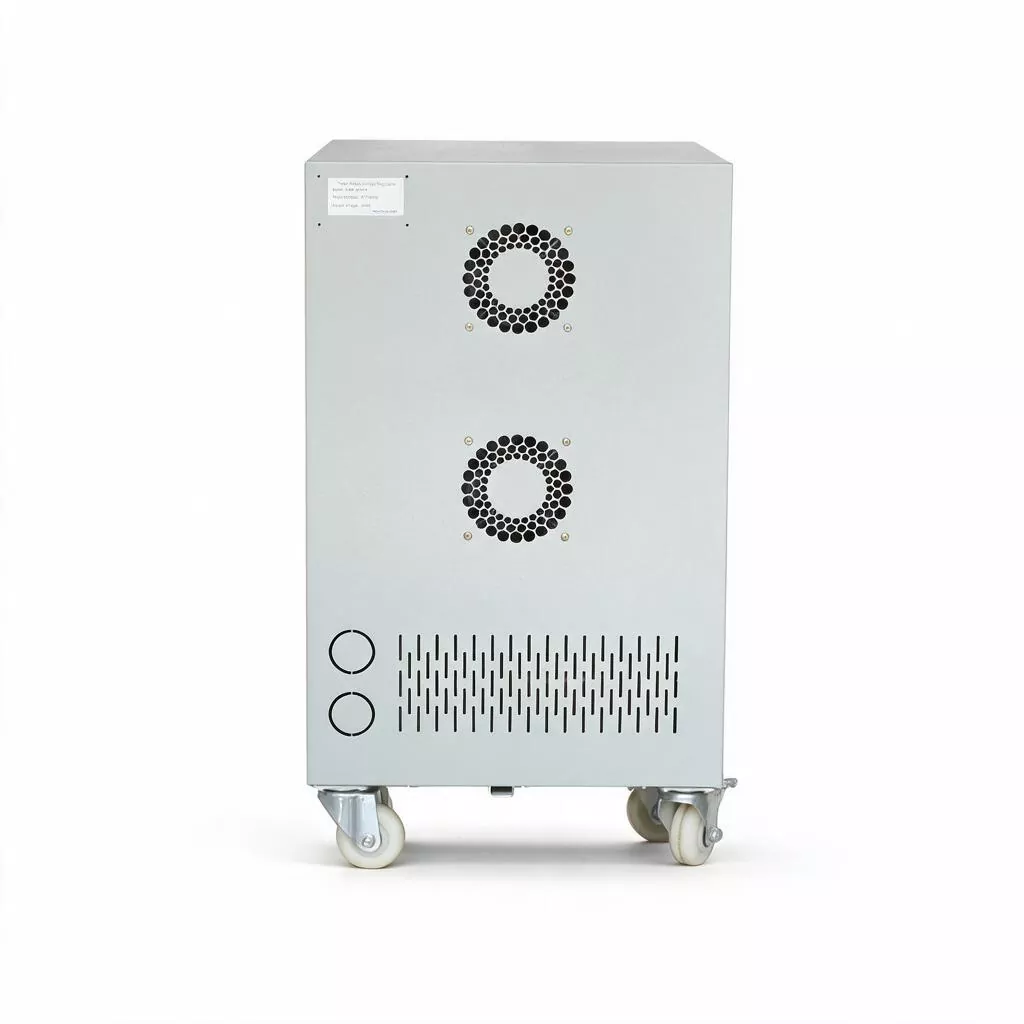

50KVA 모델(약 2KW)의 전력 손실과 발열량은 소전력 모델에 비해 월등히 높다. 내부 온도에 따라 팬 속도가 단계적으로 변경되지 않고 자동으로 조정되는 "구리관 라디에이터 + 지능형 이중 볼 베어링 팬"의 향상된 냉각 솔루션을 채택했습니다. 최대 부하 40℃ 환경에서 내부 온도 상승은 60℃ 이내로 엄격하게 제어됩니다. 설치 시 장비의 전면, 후면, 왼쪽, 오른쪽 측면에 방열 및 통풍을 위해 30cm 이상의 간격을 두는 것이 좋습니다.

6. 카본 브러시의 먼지가 배전 캐비닛의 다른 전기 구성 요소에 영향을 줍니까?

카본 브러시는 장기간 슬라이딩 작동 중에 미량의 흑연 먼지를 생성합니다. 캐비닛 내부에는 전용 먼지 수집통과 분리 가능한 먼지 필터 스크린을 설치했습니다. 대부분의 먼지는 기계 바닥에 모이고 배전 캐비닛으로 빠져나가지 않습니다. 6개월에 한 번씩 진공청소기를 사용하여 바닥 먼지 수집 포트를 청소하는 것이 좋습니다. 이는 작동이 매우 편리합니다.
