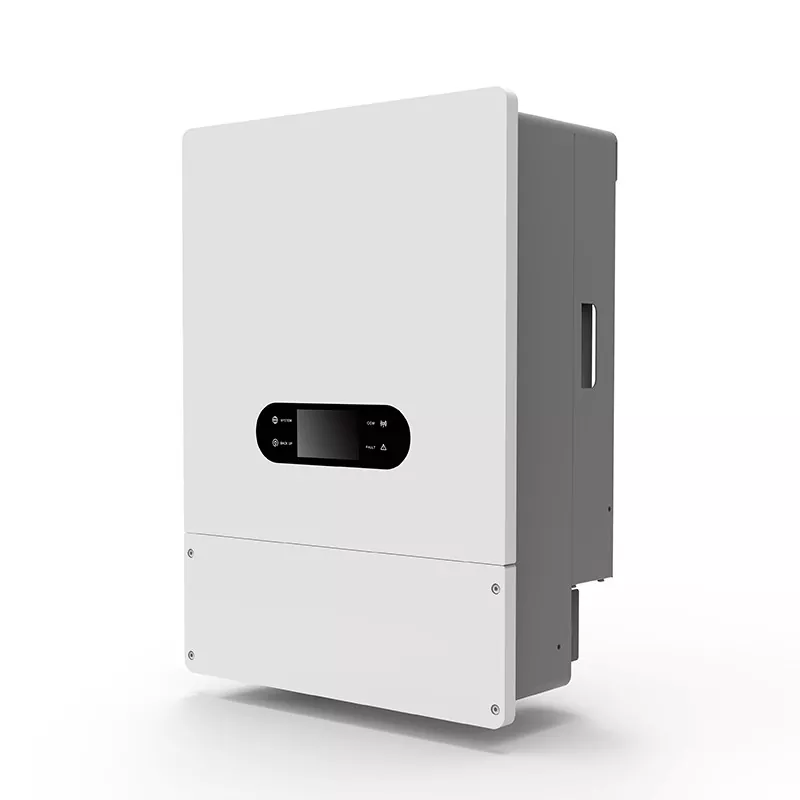

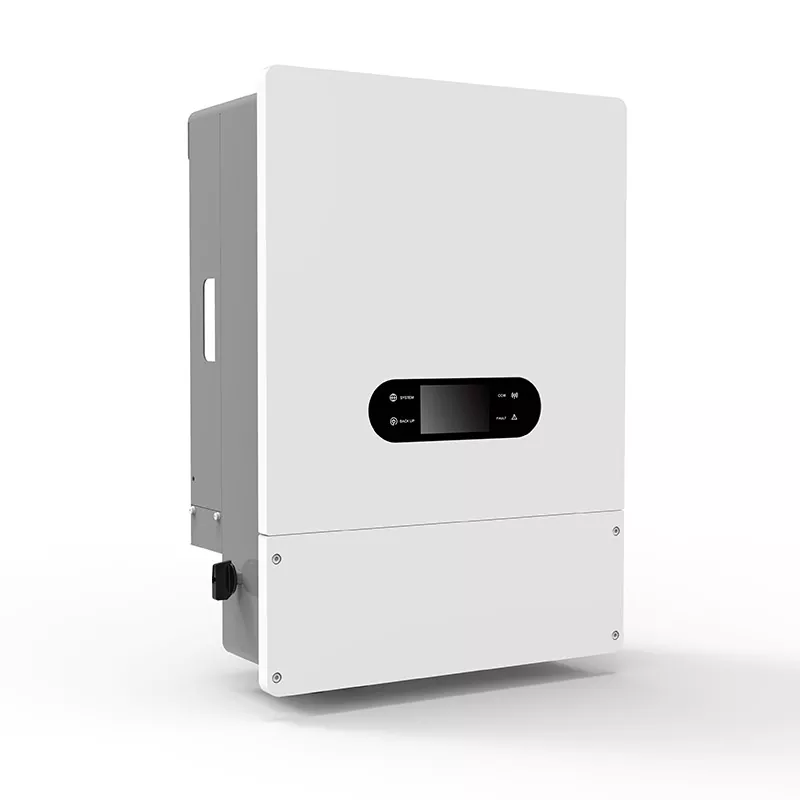

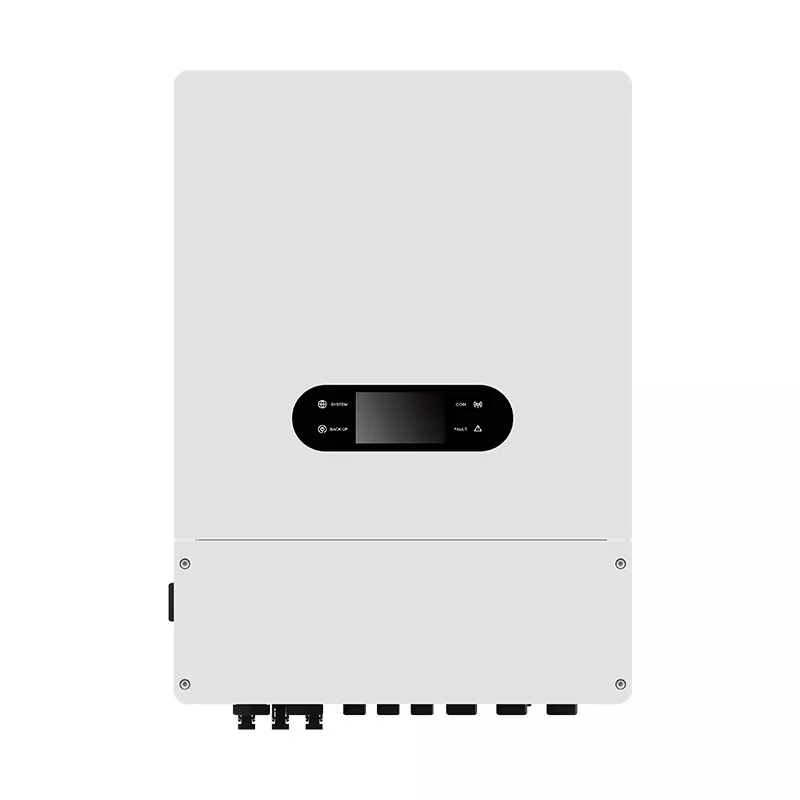

3상 12kW 하이브리드 태양광 인버터

Model:SUN-12KS48P3

KTAC는 상업용, 산업용 및 대규모 주거용 에너지 저장 시스템을 위해 특별히 설계된 고성능 SUN 시리즈 3상 12KW 하이브리드 태양광 인버터를 제공합니다. 이는 온그리드 및 오프그리드 작동 모드를 모두 지원하며 저전압 배터리와 호환됩니다. 각각 최대 36A/18A의 최대 입력 전류를 제공하는 듀얼 MPPT 채널이 장착되어 있어 고전류(18A) PV 모듈에 완벽하게 적합합니다.

문의 보내기

제품 설명

3상 12KW 하이브리드 태양광 인버터(SUN-12KS48P3)는 유럽 및 국제 시장을 위해 설계되었으며 PV 충전, 배터리 저장, 그리드 피드인 및 오프 그리드 백업 기능을 단일 장치에 통합했습니다.

독특한 디자인으로 200% PV 초과 크기 비율을 허용하므로 더 많은 PV 모듈을 연결하여 저조도 조건에서도 배터리 충전을 보장하고 오프 그리드 부하 요구 사항을 충족할 수 있습니다.

이 제품에는 주류 리튬 배터리 시스템(예: Pylontech 및 BYD)과의 원활한 통합을 위한 지능형 BMS 통신 인터페이스가 내장되어 있습니다. 이 제품은 NB/T32004, IEC62109, EN50549-1을 포함한 여러 국제 그리드 연결 표준을 준수하므로 3상 전력이 필요한 공장, 농장, 사무실 건물 및 원격 지역에 적합합니다.

250A의 최대 충전/방전 전류와 200% 과부하(15초 동안)를 지원하는 오프 그리드 피크 전력을 통해 모터 및 압축기의 서지 부하를 처리할 수 있습니다. 98%의 최고 효율을 자랑하고, 발전기 입력 및 원격 모니터링을 지원하며, 3상 부하에 안정적이고 신뢰할 수 있는 에너지 변환을 제공합니다.

제품 매개변수

모델	SUN-12KS48P3
매개변수	값
배터리 입력 데이터
배터리 유형	리튬 또는 납축 배터리
정격 배터리 전압	48V
최대 충전 전압	<60(구성 가능)
최대 충전/방전 전류	250A
PV 입력 데이터
최대 DC 입력 전력	24000W
최대 DC 입력 전압	1000V
MPPT 작동 전압 범위	200~800V
시동 전압	150V
최대 입력 전류	36/18A
MPPT 번호	2
AC 출력 매개변수(On-Grid)
최대 출력 피상 전력	13200W
정격 출력 전압	380/400V
정격 출력 주파수	50/60Hz
최대 출력 전류	20A
출력 역률	1(-0.8 선행~+0.8 후행)
AC 출력 매개변수(오프 그리드)
정격 출력 피상 전력	12000W
최대 출력 피상 전력	>200%,15초
정격 출력 전압	380/400V
정격 출력 주파수	50/60Hz
최대 출력 전류	20A
능률
최대 효율성	98%
최대 효율성	94.5%
유럽 효율성	97.5%
보호
최고 효율성	98%
최대. MPPT 효율성	99.9%
보호
PV 입력 역극성 보호	예
PV 절연 저항 감지	예
잔류 전류 감지	예
과전류 보호 출력	예
과전류 보호 출력	예
과전압 보호 출력	예
기본 데이터
작동 온도	-25°C~60°C(45°C 이상에서는 주파수 감소)
보관온도	-30~65°C
상대습도	0~95%
작업 고도	≤4000m (2000m 이상 주파수 감소)

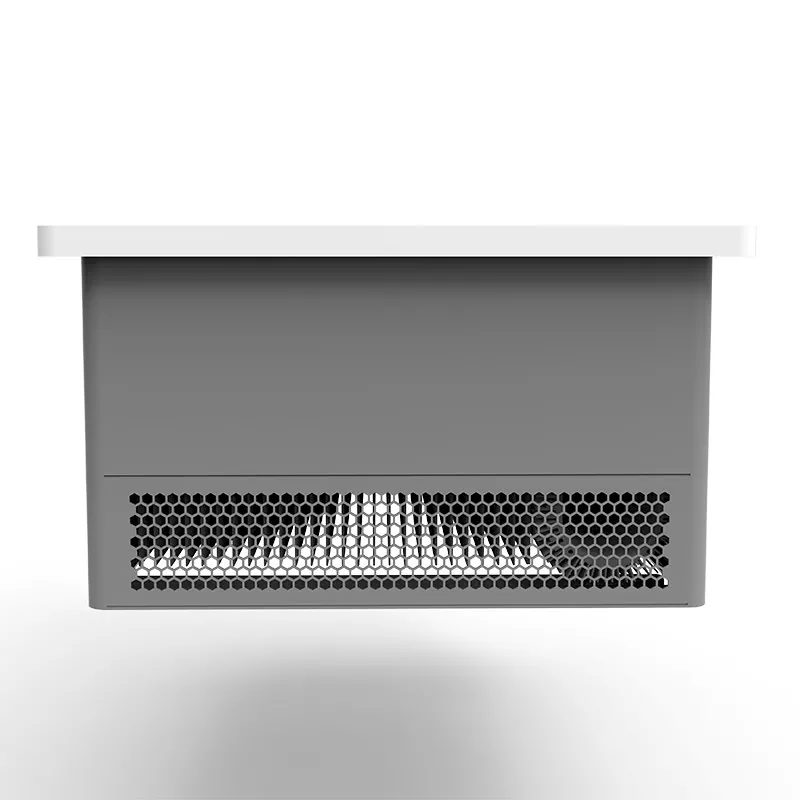

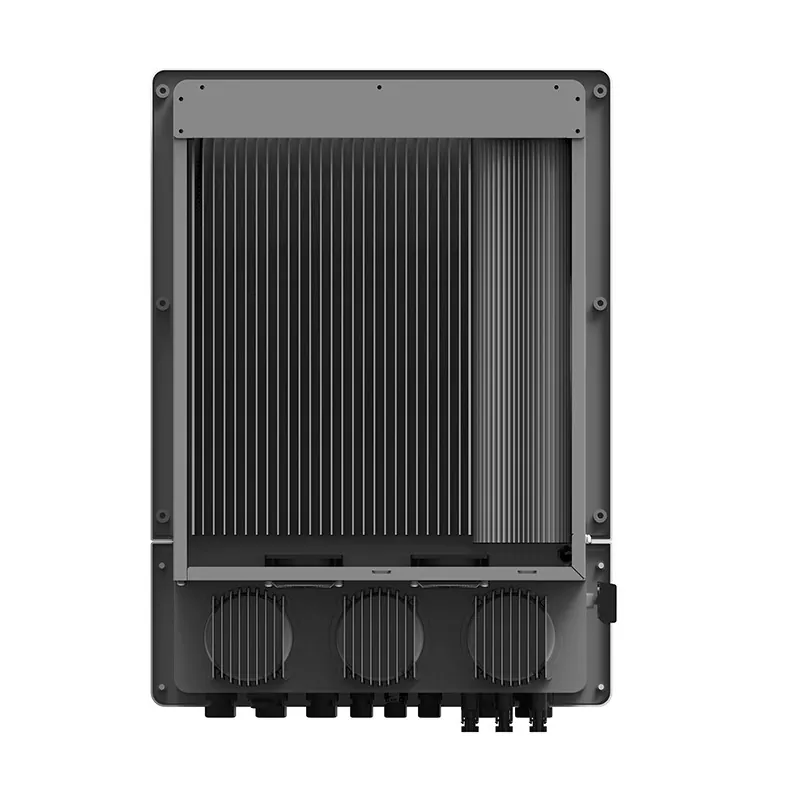

냉각	지능형 강제 공기 냉각
소음	<55db
무게	38kg
치수(WHD)	475683256mm
보호 등급	IP66
토폴로지	HF 절연(배터리 측)
기준
안전 규격/EMC 규격	NB/T32004-2018, IEC62109, IEC61000, IS16169 및 IS16221(BIS)
그리드 연결 표준	IEC61727, EN50549-1, VDE-4105, NRS-097-2-1, OVE-Richtinie R25, UNE217001/2, Ordinace No.140
기타 표준	IEC61683, IEC62116, EN50530, IEC60068

제품 하이라이트

1. 고전류 MPPT 설계

넓은 작동 전압 범위와 낮은 시동 전압을 갖춘 듀얼 MPPT 채널(최대 입력 전류 36A/18A) 고출력 18A PV 모듈과 완벽하게 호환되어 저조도 조건에서 발전 효율을 향상시킵니다.

2. 강력한 배터리 충전/방전 성능

최대 250A의 최대 충전/방전 전류로 빠른 충전 및 방전을 지원하여 높은 에너지 처리량 요구 사항을 충족합니다. 정격 배터리 전압 48V; 리튬 및 납산 배터리와 모두 호환됩니다. 3. 200% 독립형 과부하 용량

오프 그리드 모드에서는 피크 전력이 15초 동안 정격 전력의 200%에 도달할 수 있어 3상 모터, 에어컨, 워터 펌프 등 유도 부하를 쉽게 시작할 수 있습니다.

4. 지능형 그리드 타이 및 오프 그리드 스위칭

3상 12KW 하이브리드 태양광 인버터는 구성 가능한 모드(자체 소비, 피크-밸리 차익거래, 백업 전력 우선 순위)를 통해 그리드 연결 피드인 및 독립적인 오프 그리드 작동을 지원합니다.

5. 높은 호환성과 확장성

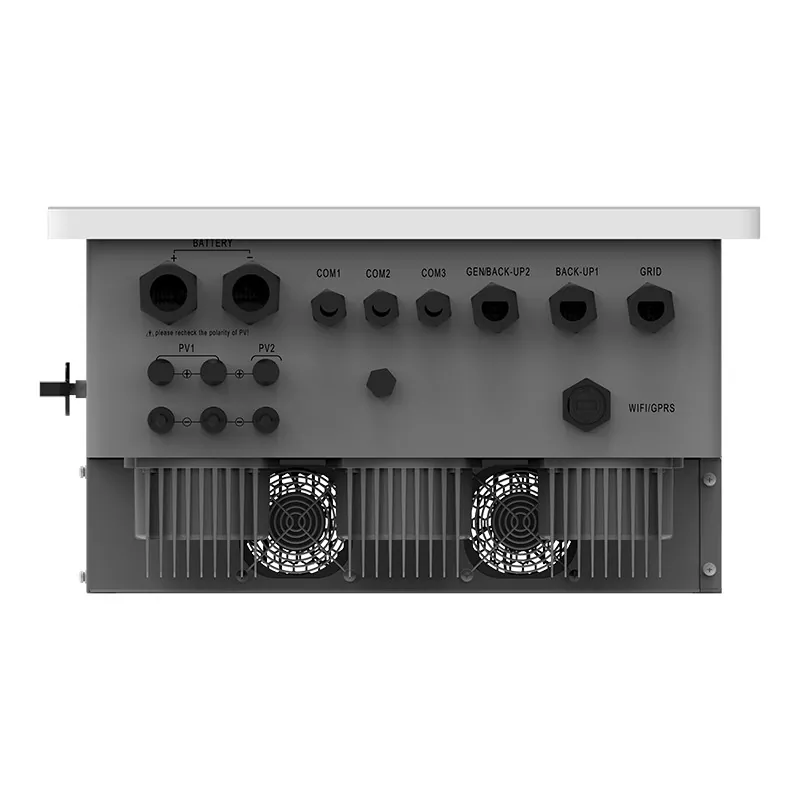

발전기 통합을 지원합니다. 역류 방지 및 단독 운전 방지 기능이 내장되어 있습니다. 실시간 배터리 상태 모니터링을 위해 RS485, CAN 및 기타 인터페이스를 통해 BMS와 통신합니다.

6. 포괄적인 보호 기능

PV 역극성 보호, 절연 임피던스 감지, 누설 전류 감지, 출력 과전압/과전류/단락 보호 기능이 포함되어 높은 수준의 안전성을 보장합니다.

제품 응용

1. 상업 및 산업용 3상 에너지 저장장치

소규모 공장, 상업단지, 사무용 건물에 적합합니다. 피크-밸리 전기 가격 차이를 활용하여 비용을 절감하는 동시에 운영 연속성을 보장하기 위한 백업 전력 역할을 합니다.

2. 대규모 오프그리드 시스템

PV 어레이 및 배터리 팩과 통합하여 그리드 커버리지가 없는 농장, 광산 현장 및 섬에 안정적인 3상 전력을 제공합니다.

3. PV 자체 소비량

3상 PV 시스템을 갖춘 주택이나 사유지에 이상적입니다. 태양광 발전의 사용을 우선시하며, 잉여 에너지는 배터리에 저장되거나 전력망에 공급됩니다.

4. 발전기 통합

장기간 흐리거나 비가 오는 날씨에 전력을 보충하기 위해 발전기를 자동으로 시작하여 독립형 시스템에 중단 없는 24시간 전원 공급을 보장합니다.

맞춤 서비스

KTAC는 다음을 포함하여 GA 시리즈 인버터에 대한 OEM/ODM 서비스를 제공합니다.

1. 맞춤형 인클로저 색상 및 로고 인쇄

2. 타사 배터리에 대한 BMS 프로토콜 튜닝

3. 매개변수 사전 설정(예: 충전 전압, 출력 주파수)

4. 포장 디자인 및 다국어 사용자 매뉴얼

맞춤형 솔루션을 원하시면 당사 기술팀에 문의하세요.

자격 및 인증

당사의 제품은 엄격한 품질 관리 시스템에 따라 제조되며 제3자 권위 있는 기관의 테스트를 거쳐 안전성, 신뢰성 및 글로벌 시장 진입 요구 사항 준수를 보장합니다.

품질경영시스템

GB/T 19001-2016 idt ISO9001:2015 – 인증된 제조 공장

제품 안전 및 EMC 인증

CE - 유럽 시장(LVD 및 EMC 지침)

LVD – 저전압 지침 준수

EMC – 전자파 적합성 준수

IEC62109 - 태양광 발전 시스템 전력 변환기에 대한 안전 표준

IEC61000 - 전자파 적합성 표준

UN38.3 – 리튬 배터리 운송 안전(항공 운송/해상 운송/육상 운송)

산업별 규정 준수

NB/T32004-2018 – 중국의 태양광 그리드 연결 표준

EN50549-1 – 유럽 그리드 상호 연결 요구 사항

VDE-4105 – 독일 그리드 연결 표준

NRS-097-2-1 – 남아프리카 그리드 사양

IS16169 & IS16221 (BIS) – 인도 태양광 인버터 표준

지적재산권

인버터 토폴로지, MPPT 알고리즘, BMS 통신 및 열 관리 기술을 다루는 20개 이상의 유효한 특허

요청 시 모든 인증 및 테스트 보고서를 제공할 수 있습니다. 특정 시장의 규정 준수 요구 사항은 당사 기술팀에 문의하세요.

FAQ

1. 3상 12KW 하이브리드 태양광 인버터를 병렬로 사용할 수 있나요?

예, 이 시리즈는 최대 6개 장치의 병렬 연결을 지원합니다. 자세한 내용은 기술 지원팀에 문의하세요.

2. 3상 380V 전력망에 연결할 수 있나요?

예. SUN-12KS48P3은 정격 출력 전압이 230/400V(50/60Hz)인 3상 인버터로 유럽 및 기타 대부분 국가의 저전압 그리드 표준을 준수합니다.

3. 오프 그리드 모드의 최대 출력 전류는 20A입니다. 10kW 부하를 어떻게 구동합니까?

230V에서 20A는 약 4.6kW에 해당하지만 표에는 독립형 정격 전력이 1200W로 나와 있습니다(12kW에 대한 오타 가능성 있음). 실제로 12KS48P3의 오프 그리드 정격 전력은 12kW이며 이는 약 30A(위상당)의 전류에 해당합니다. 정확한 사양은 명판이나 최신 매뉴얼을 참조하시기 바랍니다.
